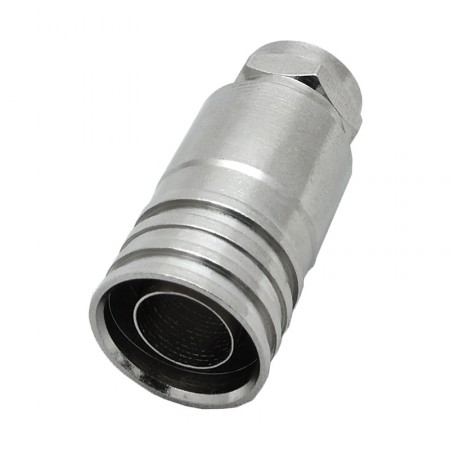

Разъем F-male, обжимной, на кабель RG-11

Телевизионный разъем F-male (вилка) обжимного типа, предназначенный для монтажа на коаксиальный кабель с диаметром внешней оболочки 10 мм. Этот разъем совместим с кабелем марки RG-11 (75 Ом), применяемым в сетях кабельного и спутникового телевидения в качестве магистрального кабеля. Поскольку разъем F-male не предназначен для использования на улице, при установке на уличную кабельную сборку потребуется его дополнительная герметизация.

Сборка разъема и монтаж на кабель осуществляется в следующем порядке: на подготовленную центральную жилу кабеля напаивается комплектный пин-штекер («игла»). Затем в корпус разъема устанавливается пластиковая вставка и кабель с припаянным штырем. Наконец, разъем обжимается.

Для обжима внутри разъема предусмотрена встроенная гильза. Монтаж осуществляется с помощью специального инструмента — обжимных клещей с диаметром 0,475″ (модели Cabelcon CRP 106F, CRP 106J, RTM HT 106F, 106M и аналогичные). Для разных типов кабеля применяются клещи разных типоразмеров, поэтому перед монтажом необходимо убедиться, что имеющийся инструмент совместим с кабелем RG-11.

Данный разъем выпускается компанией Cabelcon под обозначением FM-RG11-ALM 7,6/11,7. Последние цифры в индексе указывают на диаметр внутренней гильзы (7,6 мм) и внешнего отверстия (11,7 мм).

Коннекторы подобного типа также могут использоваться в системах радиосвязи, однако для более качественной и надежной коммутации рекомендуется использовать кабели и разъемы с волновым сопротивлением 50 Ом.
