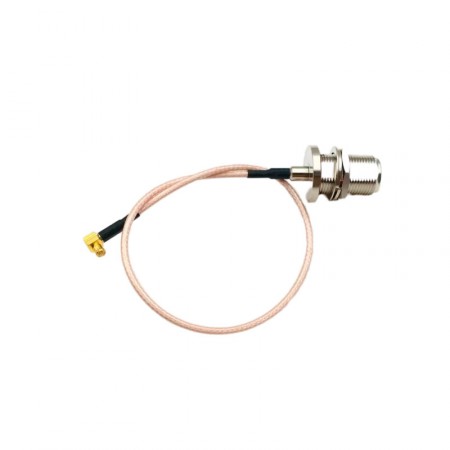

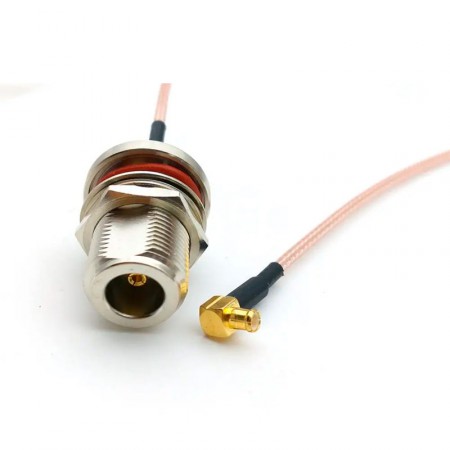

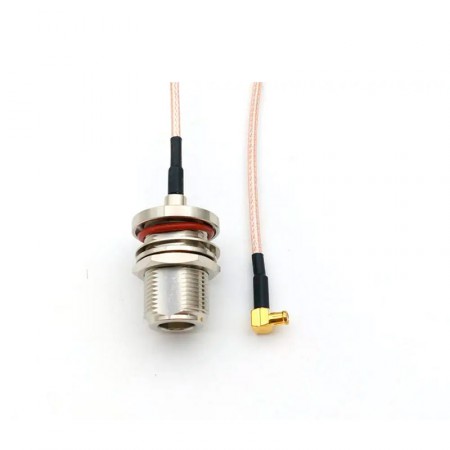

Пигтейл N-female - 30 см RG-316 - MCX-male угловой

Цена: 500 р.
Скидка: По запросу
Категория: Пигтейлы
Наличие: Есть в наличии

Артикул: 3793

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Пигтейл c разъемами N-female и MCX-male предназначен для соединения внешних антенн с радиоаппаратурой и измерительными устройствами. С его помощью передается сигнал в системах сотовой связи, WiFi и GPS, где требуется компактное и гибкое подключение. Разъем N-female снабжен гайкой для фиксации на корпусе, а компактный коннектор MCX имеет угловое исполнение для удобного подвода к платам устройств.

Угловая конструкция MCX-male позволяет использовать адаптер в условиях ограниченного пространства, например, внутри корпусов роутеров или гермобоксов, обеспечивая удобство монтажа и стабильный контакт.

Где использовать пигтейл N-female — MCX?

Пигтейл применяется для коммутации кабельных сборок или антенн с разъемом N-male с радиомодулями, на плате которых расположена компактная розетка MCX. Чаще всего MCX распаивается на платах сотовых модулей, роутеров, GPS-трекеров и на других встроенных решениях. Адаптер востребован в ситуациях, где требуется компактное и надежное соединение.

Основные области применения:

  • Подключение антенн к 3G/4G-модулями и WiFi-картам;
  • Интеграция антенн в GPS-трекеры для навигации;
  • Соединение радиомодулей с антеннами в системах телеметрии или управления дронами;
  • Использование в гермобоксах для подключения антенн к защищенным устройствам.

Пигтейл 30 см для удобной интеграции

Кабель длиной 30 см позволяет гибко разместить адаптер, не создавая лишних петель, что особенно удобно при монтаже в ограниченном пространстве. Подходит для большинства монтажных сценариев.

  • Тонкий кабель RG-316. Гибкий кабель удобен для прокладки в ограниченном пространстве. В отличие от обычных переходников, он не создает излишней нагрузки на ответный коннектор и позволяет соединить приборы на расстоянии. Инертная оболочка устойчива ко многим типа внешних воздействий;
  • Коннектор N-female. Разъем N-типа гарантирует надежное соединение с антенным кабелем. Наличие гайки позволяет зафиксировать коннектор на приборной панели;
  • Общее сопротивление 50 Ом. Все элементы (коннекторы и кабель) имеют общий импеданс, что обеспечивает согласование и минимальный уровень КСВ;
  • Угловой разъем MCX-male. Компактный коннектор соединяется с ответным разъемом на плате или корпусе портативного устройства. Угловая конструкция MCX-male позволяет подключать адаптер в условиях, где прямой разъем может быть неудобен, например, вблизи стенок корпуса. Для прочих подключений доступен вариант пигтейла с прямым MCX.

Пигтейл выступает в роли переходника, передающего радиосигнал от антенны или другого прибора с разъемом N-male к устройству с разъемом MCX-female. Например, антенна принимает сигнал от базовой станции, а кабель RG-316 доставляет его к устройству. Защелкивающийся механизм MCX обеспечивает быстрое подключение.

Пигтейл N-female на MCX-male — это удобное решение для подключения антенн к модемам, роутерам, GPS-трекерам или радиомодулям. Закажите адаптер на сайте или получите консультацию по телефону 8-800-3333-965. Воспользуйтесь функцией «Заказать звонок», чтобы подобрать оптимальное решение для стабильной связи!

Характеристики
Сторона 1 N-female
Сторона 2 MCX-male (угловой)
Покрытие центральных контактов золото
Марка кабеля RG-316
Волновое сопротивление 50 Ом
Вносимые потери 0,5 дБ
Длина кабеля 30 см
Вес 40 г



Доставка и гарантия
Доставка по Москве 375 - 750 руб., 2–3 дня
Доставка по СПб 375 - 750 руб., 1–2 дня
Доставка по России 375 - 750 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
