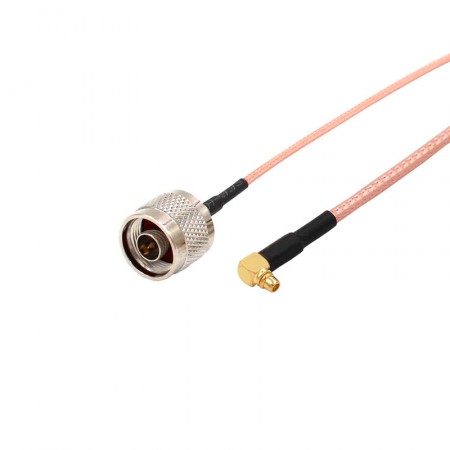

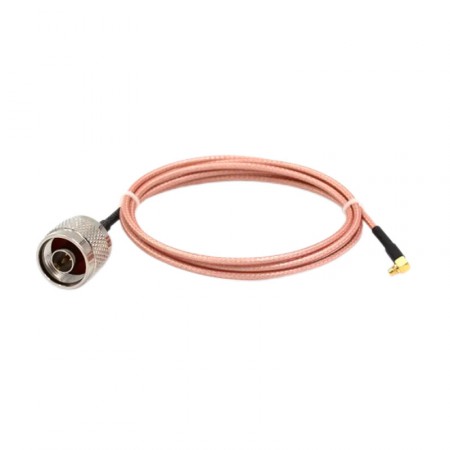

Пигтейл N-male - 30 см RG-316 - MMCX-male угловой

Гибкий переходник для соединения стандартного разъема N-типа с миниатюрным коннектором MMCX. Тонкий кабель длиной 30 см позволяет установить устройство на комфортном расстоянии от антенного разъема. Угловая конструкция MMCX-штекера экономит пространство в корпусе и снижает механическую нагрузку на точку пайки.

Что такое разъем MMCX?

MMCX расшифровывается как Micro Miniature Coaxial — буквально «микроминиатюрный коаксиальный разъем». Это один из самых компактных высокочастотных коннекторов: он имеет диаметр около 2,4 мм, что в полтора раза меньше полноценного MCX и в разы меньше более крупных коннекторов типа SMA.

Особенность коннектора — защелкивающееся соединение вместо резьбы. Штекер вставляется в гнездо до щелчка и фиксируется подпружиненным механизмом. Для отключения достаточно потянуть коннектор — защелка освобождает контакт. Такая схема упрощает многократные переподключения (до 500 циклов) в стесненных условиях, где сложно вращать резьбовой соединитель.

Коннекторы MMCX работают на частотах до 6 ГГц с волновым сопротивлением 50 Ом, покрывая диапазоны сотовой связи, WiFi, GPS, Bluetooth. Их применяют в компактной электронике: USB-модемы, WiFi-адаптеры, GPS-трекеры, измерительные приборы, автомобильные мультимедийные системы, телематические блоки, БПЛА.

Зачем нужен пигтейл N- male на MMCX?

Этот переходник решает конкретную задачу — соединить стандартную антенную линию с миниатюрным устройством. Например:

• Мобильные устройства и дроны. Для подключения внешней антенны к компактным полетным контроллерам или телеметрическим системам, где на плате установлено гнездо MMCX;
• Сетевое и коммуникационное оборудование. Для подключения внешних антенн к миниатюрным WiFi- или LTE-модулям в промышленных роутерах, точках доступа, модемах и другом телеком-оборудовании;
• Измерительная техника и приборы. Для подключения генераторов сигналов или анализаторов спектра к устройствам, имеющим порт MMCX, во время лабораторных измерений и отладки радиоэлектронных схем;
• Адаптация и модернизация. Для подключения нового компактного оборудования (например, GPS-трекера, телематического блока) к существующей, уже проложенной антенной линии с разъемами N-типа.

Преимущества пигтейла с угловым штекером

Благодаря угловому конструктиву разъема (90°), пигтейл не нужно подводить перпендикулярно к плате устройства. Угловой коннектор «прижимается» к плате, а кабель прокладывается параллельно ее поверхности, что позволяет сократить общую толщину устройства или освободить дополнительное пространство в корпусе/гермобоксе.

Во многих случаях угловой разъем также является предпочтительным за счет снижения механической нагрузки. В тесном корпусе прямой разъем может упираться во внутренние элементы, в то время как пигтейл с угловым MMCX легко огибает препятствия. Такая конструкция минимизирует изгиб кабеля у точки пайки и устраняет эффект рычага, повышая надежность соединения при вибрациях или случайных воздействиях.

Пигтейл изготовлен заводским методом на базе кабеля RG-316. Это тонкий гибкий коаксиал Ø2,45 мм с плетеной центральной жилой плотным экраном. Внешняя оболочка из ФЭП-материала выдерживает температуры от -40°C до +200°C и имеет устойчивость к маслам и многим других химическим жидкостям. Длина 30 см дает достаточную свободу размещения при малых потерях сигнала (затухание до 0,5 дБ).

Закажите пигтейл, добавив его в корзину на сайте! Подробности по оплате и доставке смотрите в профильных разделах. Нужна другая длина или иные разъемы? Изготовим кабельные сборки на заказ! Консультации — 8-800-3333-965.
