Пигтейл N-female - MCX

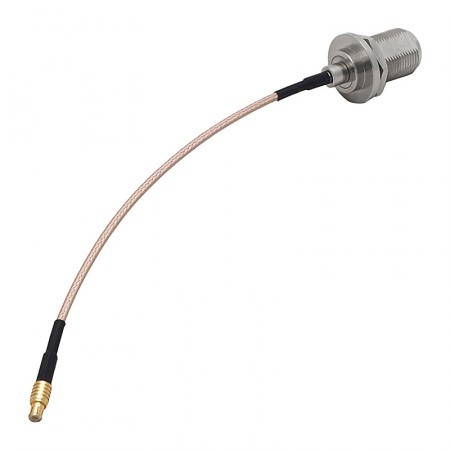

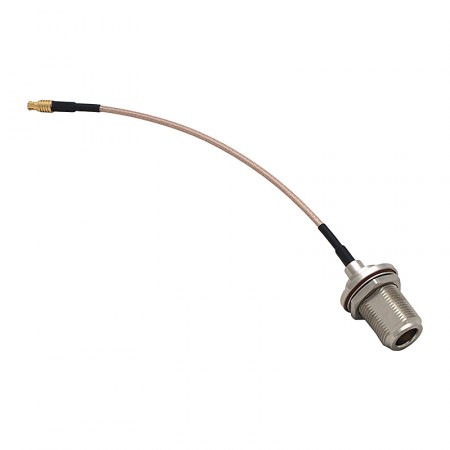

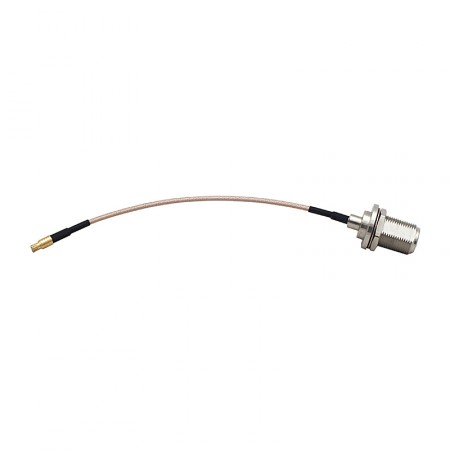

Пигтейл (переходник) с коннекторами N-female (розетка) и MCX (штекер) для соединения ВЧ-устройств с антеннами сотовой связи, WiFi и GPS. Разъем MCX имеет широкий диапазон применения в роутерах, точках доступа WiFi, GPS-трекерах и другом радиооборудовании.

В буквальном переводе с английского языка слово «pigtail» означает «поросячий хвост». Такое «прозвище» в среде радиолюбителей получили переходники, реализованные на тонком коаксиальном кабеле RG-316 светло-розового цвета. Конструктивно пигтейлы являются обычными кабельными сборками, на которые установлены разъемы нужного типа. Благодаря небольшому диаметру, кабель RG-316 является оптимальным решением для монтажа миниатюрных разъемов, таких как MCX.

Большая гибкость пигтейлов способствует их использованию в качестве переходников, в том числе при монтаже внутри корпусов, гермобоксов и других закрытых пространств. Маленькая длина кабеля не вносит сильного затухания, поэтому потерями на пигтейле часто можно пренебречь.

Коннекторы N-типа являются, пожалуй, самыми распространенными разъемами с волновым сопротивлением 50 Ом. Наличие прочного резьбового соединения сводит к минимуму потери сигнала и обеспечивает большое количество циклов соединения-разъединения. Большинство ВЧ-антенн оснащаются именно разъемом типа N. Предлагаемый пигтейл оснащен коннектором N-female с гайкой для крепления на панели.

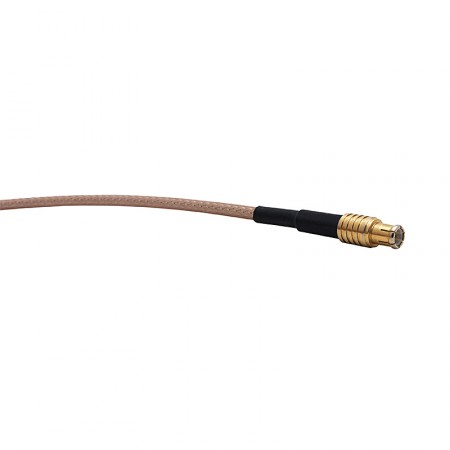

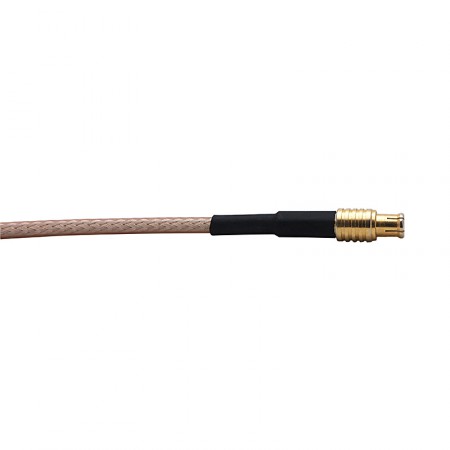

MCX — коннектор небольшого диаметра (всего 3,6 мм), также обладающий волновым сопротивлением 50 Ом и поддерживающий передачу сигнала частотой до 6 ГГц. Благодаря механизму зажима с защелкой, штекер MCX обеспечивает надежный контакт с ответной частью. Разъем MCX можно встретить на различном бытовом и узкоспециализированном оборудовании, в том числе на WiFi-роутерах (некоторые модели Apple Airport Base Station Extreme), GPS-трекерах, головных автомобильных устройствах и др. Чаще всего коннектор MCX используется там, где важно сэкономить место: соединитель MCX занимает на 30% меньше места, чем SMB и другие аналогичные коннекторы!
