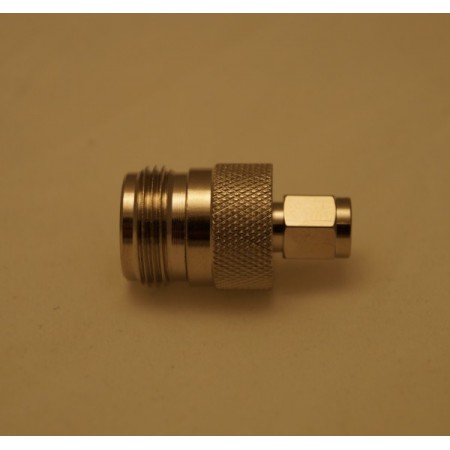

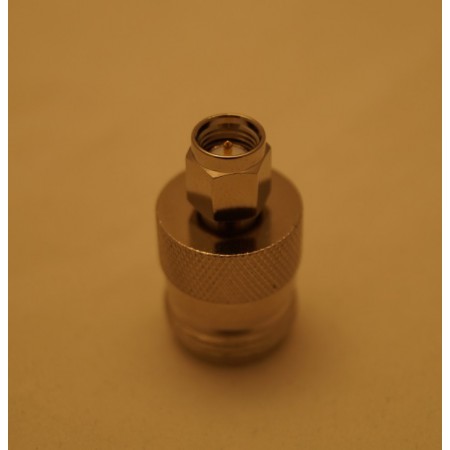

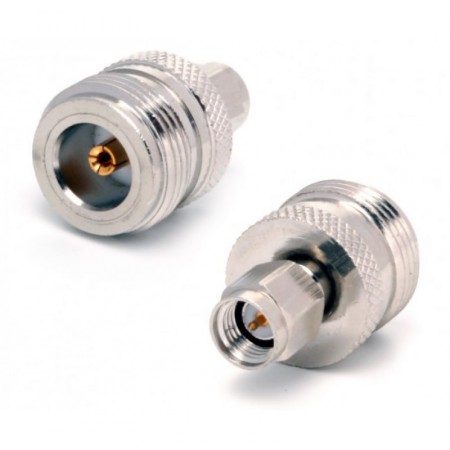

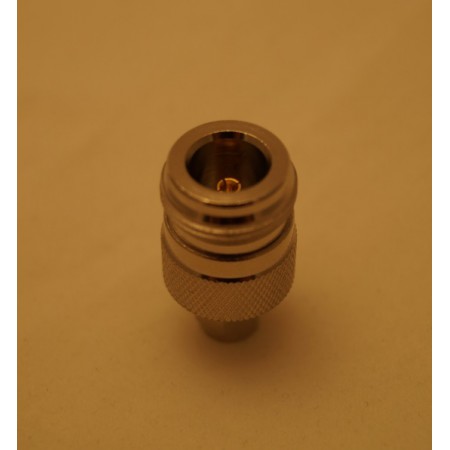

Переходник SN-312 SMA-male - N-female

Прямой переходник для согласования разъемов двух разных серий — SMA и N. Одна сторона — SMA-male (вилка), другая — N-female (розетка). Корпус никелированный, центральный контакт с позолоченным покрытием, диэлектрик — тефлон. Обе серии разъемов рассчитаны на сопротивление 50 Ом, поэтому адаптер не нарушает согласование тракта, не вносит заметных отражений и не ухудшает качество сигнала. Устройство работает в широком диапазоне частот, что делает его пригодным для сотовых диапазонов и других СВЧ-применений.

Обозначение SN-312 описывает конструкцию адаптера:

• S — серия SMA (сторона А);
• N — серия N (сторона Б);
• 3 — переходник;
• 1 — male на стороне А (SMA-вилка);
• 2 — female на стороне Б (N-розетка).

Где применяется переходник SMA на N ?

SN-312 решает распространенную задачу: большинство кабельных сборок для репитеров, антенн и делителей оканчиваются разъемом N-male (вилка). В то же время на компактных устройствах: роутерах, усилителях и измерительных приборах — устанавливается розетка SMA. Напрямую такое подключение невозможно, а переходник помогает состыковать разнотипные комплектующие.

Типичные сценарии использования:

• Подключение кабельной сборки с разъемом N-male к роутеру или модему с портом SMA-female;
• Соединение антенного кабеля с портативным измерительным прибором (анализатором спектра, генератором сигналов или тестером);
• Подключение прочего радиооборудования с коннекторами разных серий;
• Временная коммутация при настройке и тестировании радиосистем.

Простая прямая конструкция

Адаптер выполнен в прямом конструктиве — оба разъема расположены на одной оси. Центральный контакт покрыт золотом, которое не окисляется при многократных подключениях и сохраняет надежный электрический контакт на весь срок службы.

Корпус никелированный — никель дает достаточную твердость поверхности, чтобы выдерживать механические нагрузки при завинчивании и откручивании гайки. По центру корпуса расположены насечки, упрощающие закрутку руками.

Обе серии разъемов изначально проектировались под одно волновое сопротивление — 50 Ом. Это означает, что на стыке SMA и N не возникает рассогласования, сигнал проходит сквозь переходник без значительных отражений и дополнительного затухания. Частота передачи ограничена эффективностью самих разъемов (11 ГГц для N-серии).
