Переходник 4.3-10-female - N-male

Переходник с разъемами 4.3-10-female (сторона 1) и N-male (сторона 2) служит для смены типа интерфейса на радиоустройствах и кабельных сборках. При помощи адаптера вы можете соединить оборудование с разными видами коннекторов, не меняя оригинальные разъемы на устройствах. Переходник является простым пассивным аксессуаром, который устанавливается на антенный порт прибора или между участками кабельной трассы

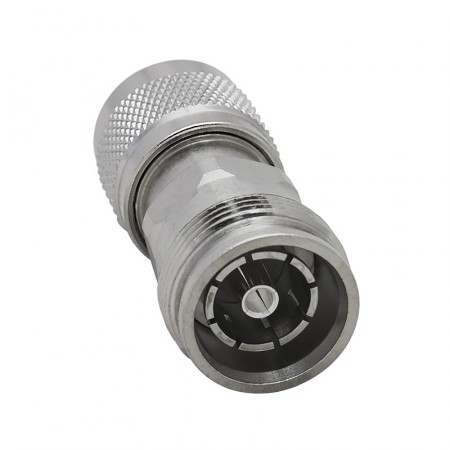

Сторона 1. Разъем нового поколения 4.3-10-female

Серия разъемов 4.3-10 была спроектирована с целью упростить соединение оборудования и одновременно повысить производительность профессиональных радиосистем. По своему назначению этот тип разъемов призван заменить промышленные соединители 7/16 DIN, одновременно привнеся в их конструкцию ряд усовершенствований:

• Меньший вес (на 60% легче) снижает общую нагрузку на опоры, где устанавливается оборудование;
• Меньший размер (на 40% меньше) упрощает подвод кабелей и делает возможным более плотное размещение разъемов на приборных панелях;
• Переработанная конструкция контакта снижает требования по плотности закрутки (усилию, которое необходимо приложить для надежного сопряжения);
• Низкие показатели интермодуляционных помех повышают общую производительность радиосистемы;
• Совместимость с распространенными фидерными кабелями и оборудованием для сотовой связи (50 Ом).

Серия 4.3-10 уже получила признание в инженерном сообществе и активно применяется производителями промышленного радиооборудования. Коннекторы этого типа встречаются на модулях базовых станций, также с ними выпускаются разнообразные пассивные устройства, такие как антенны, делители, диплексеры и т. п.

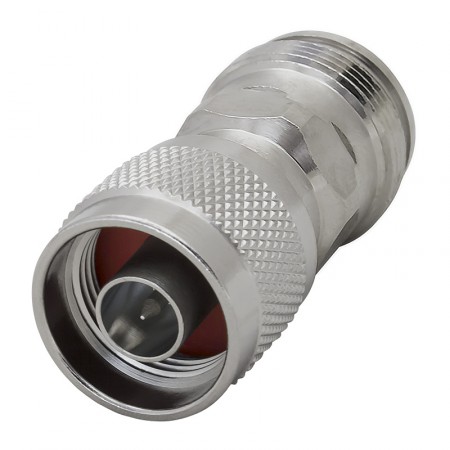

Сторона 2. Старый-добрый N-male

На второй стороне переходника расположен коннектор N-male, который имеет широкое распространение в системах усиления сотовой связи и другом оборудовании беспроводных сетей. Этот тип соединителей был разработан еще в 1940-е годы, и с тех пор продолжает использоваться для передачи радиосигнала в бытовой и профессиональной радиоаппаратуре.

Коннектор также имеет сопротивление 50 Ом, соединение вилки и розетки происходит посредством резьбы. По своим электрическим параметрам N-тип уступает серии 4.3-10, однако продолжает использоваться из-за низкой цены, широкой совместимости с коаксиальными кабелями и обширного парка совместимого оборудования.

Когда нужен этот адаптер?

При помощи этого переходника можно соединить устройства, оснащенные коннекторами разных серий. Часто адаптеры такого типа применяются, чтобы обеспечить совместимость между новым ВЧ-устройством и уже имеющейся кабельной сборкой с разнотипным разъемом. Использование переходника помогает избежать покупки нового или сложной модификации существующего оборудования (замены разъема).

Заказать переходник с разъема 4.3-10-female на разъем N-male можно сейчас на нашем сайте. Поместите товар в корзину и пройдите к оформлению заявки. Для консультации об оборудовании сотовой связи и WiFi, позвоните по телефону 8-800-3333-965 или закажите обратный звонок!
