Переходник BU-311 BNC-male - UHF-male

Цена: 300 р.
Скидка: По запросу
Категория: Переходники UHF для раций
Наличие: Есть в наличии

Артикул: 3537

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

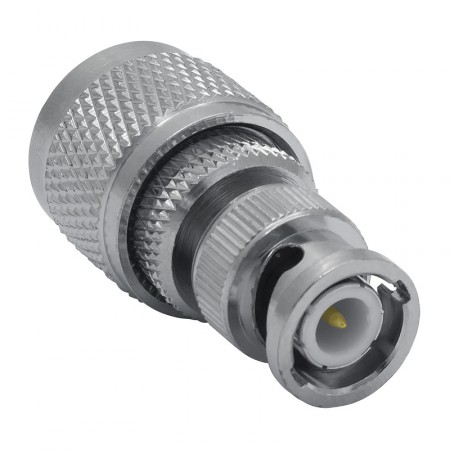

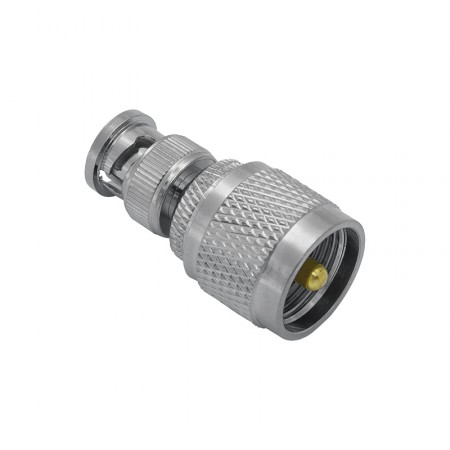

Адаптер с прямым конструктивом для соединения оборудования, антенн и кабелей с разъемами разного типа. На первой стороне переходника находится BNC-вилка (-male), а на второй — UHF-вилка (-male). Такой адаптер предназначен для коммутации радиооборудования с волновым сопротивлением 50 Ом и комплектующих радиостанций VHF-диапазона (0–300 МГц).

BNC-разъем с байонетным соединением

Разъемы серии BNC получили свое название от типа соединения и фамилий своих разработчиков (англ. Bayonet Neill–Concelman). Вилка и розетка соединяются при помощи пазов (штыковое соединение, или байонет). Это обеспечивает максимально быструю и простую стыковку, не требующую закручивания резьбы.

Классические BNC-коннекторы имеют сопротивление 50 Ом и исторически используются для широкого спектра применений, включая радиотехнику, телевизионное оборудование, измерительные ВЧ-приборы и системы видеонаблюдения (камеры, рекордеры). Обычно на аппарате устанавливается розетка BNC, а вилка крепится на соединительной кабельной сборке. Дизайн серии BNC рассчитан на передачу сигнала частотой до 4 ГГц.

UHF-вилка для радиостанций

Коннектор UHF был разработан еще в 1930-е гг. Основное назначение соединителя — передача сигнала между антенной и радиостанцией, работающей в УКВ-диапазоне до 300 МГц. В этом диапазоне обычно функционируют любительские и профессиональные рации, например, для автомобилей и плавсредств.

Конструкция разъема включает резьбу, однако его волновое сопротивление не отличается высокой стабильностью. Тесты показывают, что импеданс коннекторов может «плавать» между 30 и 50 Ом, а прочие электрические показатели сильно отличаются от производителя к производителю. Связано это с устаревшим дизайном разъема, а также отсутствием жесткой стандартизации.

Типично на стационарном оборудовании (радиостанциях) монтируется розетка UHF, которая также носит обозначение SO-239. В свою очередь, на подключаемых кабелях чаще монтируется UHF-вилка (PL-259). Этот коннектор сохраняет популярность среди радиолюбителей, а также пользователей классических радиостанций.

Чтобы купить переходник BU-311, нажмите «В корзину», а затем перейдите на страницу формирования заказа. На нашем сайте вы можете заказать нужное количество товара, а проконсультироваться об оборудовании для усиления сотовой связи и интернета — по номеру телефона 8-800-3333-965!

Характеристики
Сторона 1 BNC-male
Сторона 2 UHF-male
Конструктивное исполнение прямое
Покрытие центрального контакта золото
Волновое сопротивление 50 Ом
Вес 30 г



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Серия
Разъёмы UHF Переходники UHF
Разъемы BNC Переходники BNC
