Облучатель 3G/4G UMO-3 MIMO BOX (LTE1800/DC-HSPA+/LTE2600)

Цена: 3600 р.
Категория: Облучатели 3G/4G/WiFi
Наличие: В наличии

Артикул: 2722

Купить
В сравнение

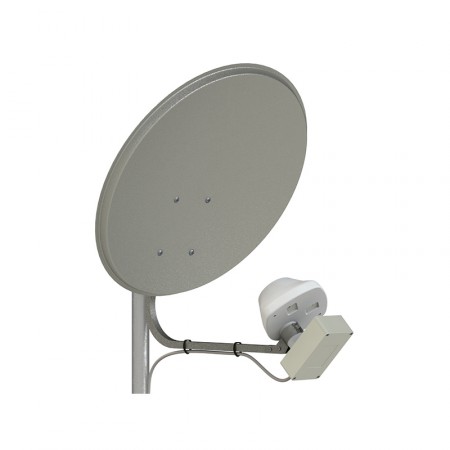

UMO-3 MIMO BOX — облучатель с боксом для 4G-модема, предназначенный для установки на обычные спутниковые тарелки (рефлекторы). Новинка поддерживает наиболее распространенные в России стандарты мобильного интернета 3G/4G в диапазоне частот от 1700 до 2700 МГц. Итоговая производительность облучателя зависит от диаметра используемого рефлектора и может достигать значения 30 дБи!

4G-облучатель с боксом для модема

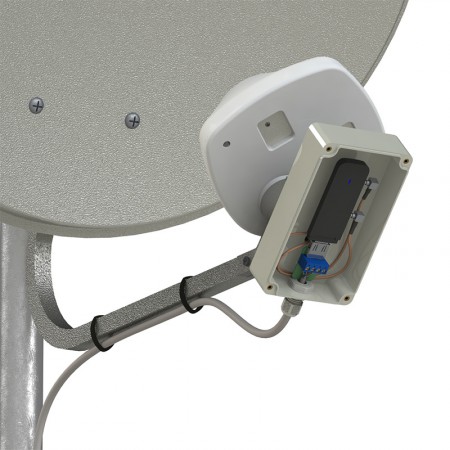

В отличие от обычных облучателей, имеющих ВЧ-выход для кабеля снижения, UMO-3 MIMO BOX поставляется с герметичным контейнером для установки 4G-модема. В комплект входит USB-удлинитель (10 м), с помощью которого модем может быть соединен с конечным устройством пользователя (компьютером, ноутбуком) или совместимым WiFi-роутером.

Модем подсоединяется к антенне при помощи двух комплектных пигтейлов (гибких переходников) с разъемами CRC9. Такой тип коннектора широко представлен на привычных USB-модемах, в том числе на популярной модели Huawei E3372.

Установка модема в непосредственной близости к антенной части помогает избежать нежелательного «затухания» сигнала на длинных трассах коаксиального кабеля и передать весь полезный сигнал на сотовый модуль без существенных искажений. Такой тип монтажа рекомендуется, когда требуется обеспечить максимальную скорость и стабильность мобильного интернета.

Поддержка популярных 4G-стандартов и режима MIMO

Облучатель UMO-3 MIMO BOX поддерживает широкий диапазон рабочих частот (1700–2700 МГц) и может работать с самыми скоростными стандартами мобильного интернета, включая UMTS-2100, LTE Band 3, LTE Band 7.

Поддержка технологии MIMO гарантирует высокую стабильность и скорость мобильного интернета за счет параллельной передачи данных в двух плоскостях поляризации. Для работы MIMO-режима требуется использовать совместимое оборудование связи (4G-модем с двумя антенными входами).

Какой рефлектор нужен для облучателя UMO-3 MIMO BOX?

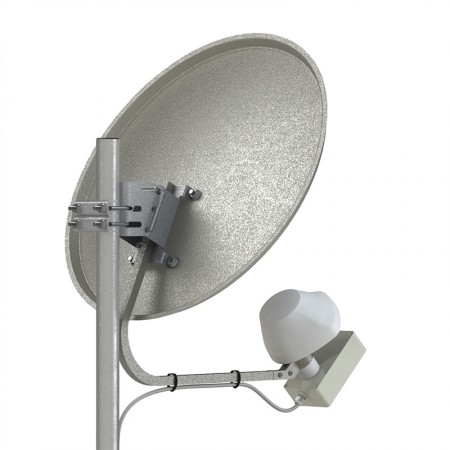

Облучатель UMO-3 MIMO BOX адаптирован для работы с офсетными короткофокусными рефлекторами Ø0,55–1,5 м. Производитель рекомендует использовать «тарелки» с отношением фокусного расстояния к диаметру F/D = 0,5. Также допустимо использование рефлекторов с отношением F/D = 0,75.

Поскольку гермобокс для модема закреплен позади облучателя, он не мешает корректной установке UMO-3 MIMO BOX в фокусе антенны. Пластиковый корпус и малый вес обеспечивают необходимую простоту монтажа. Благодаря герметичности устройства, достигается защита активных элементов и модема от пыли, влаги и солнечного света.

В каких ситуациях рекомендуется использовать UMO-3 MIMO BOX?

Важным условием для эффективного использования UMO-3 MIMO BOX является наличие прямой видимости между излучателем и базовой станцией, а также необходимость точной настройки положения антенны. Безусловное преимущество представленного решения — высокий коэффициент усиления, который практически не достижим при использовании антенн других типов.

Чтобы купить облучатель UMO-3 MIMO BOX, оформите заказ на этой странице. Требуется помощь в выборе оборудования? Позвоните нам по телефону 8-800-3333-965 и получите профессиональную консультацию!

Характеристики
Частотный диапазон 1700–2700 МГц
Собственный коэффициент усиления 2 x 8,5–10 дБи
Результирующий коэффициент усиления и ширина диаграммы направленности при различных диаметрах офсетной параболической антенны (на частотах 1700–2700 МГц) Диаметр офсетной антенны Коэффициент усиления Диаграмма направленности
0,55 м 15–20 дБи 16–25°
0,6 м 18–22 дБи 13–18°
0,9 м 20–25 дБи 9–12°
1,3 м 24–28 дБи 6–9°
1,5 м 25–30 дБи 5–7°
Поляризация вертикальная + горизонтальная / X-pol
Ширина ДН облучателя в плоскости вектора Е по уровню -10 дБ 88–130°
Ширина ДН облучателя в плоскости вектора Н по уровню -10 дБ 103–116°
Волновое сопротивление 50 Ом
КСВн в рабочем диапазоне частот ≤ 1,6
Максимальная подводимая мощность 10 Вт
Материал защитного кожуха поликарбонат + ABS
Материал облучателя оцинкованная сталь
Защитное покрытие порошковая краска
ВЧ-разъемы 2 x CRC9 (для подключения модема к облучателю)
Длина USB-удлинителя 10 м
Размер 145 х 145 х 145 мм

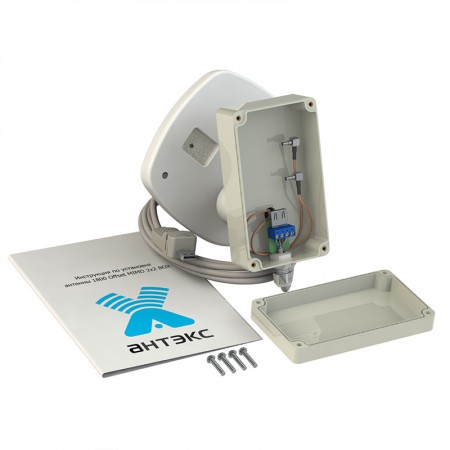

Комплектация Облучатель, два пигтейла CRC9, USB-удлинитель 10 м, инструкция по установке



Доставка и гарантия
Доставка по Москве 400 руб., 1–2 дня
Доставка по СПб 400 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
