Облучатель 3G/4G UMO-3 MIMO 2x2 (LTE1800/DC-HSPA+/LTE2600)

Цена: 1400 р.
Категория: Облучатели 3G/4G/WiFi
Наличие: В наличии

Артикул: 2117

Купить
В сравнение
Описание

UMO-3 MIMO 2x2 — универсальный двойной облучатель для параболического рефлектора, работающий на частотах 1700–2700 МГц и используемый совместно с 3G/4G-модемами и роутерами. Представленная модель облучателя поддерживает стандарты беспроводной связи UMTS-2100, LTE1800, LTE2600 и WiFi 2,4 ГГц.

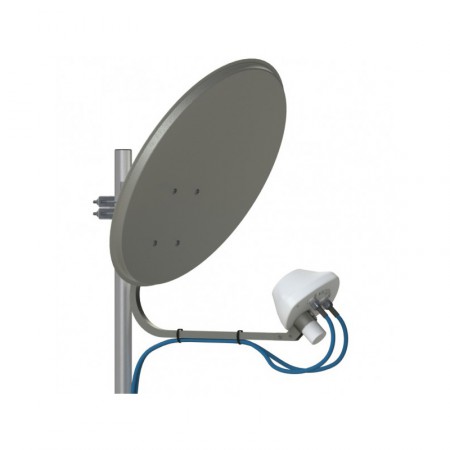

Облучатель устанавливается на кронштейн антенны-тарелки. Конечный результат усиления принимаемого радиосигнала напрямую зависит от диаметра рефлектора. Например, при использовании антенны диаметром 0,6 м в стандарте LTE2600 можно достичь коэффициента усиления 22 дБи, а при диаметре 1,5 м — целых 30 дБи! Столь высокий показатель труднодостижим при использовании панельных и круговых 3G/4G-антенн.

Слабая сторона системы из облучателя и антенны — необходимость точной настройки на вышку оператора сотовой связи. Более того, вышка должна находиться в прямой видимости от точки монтажа антенны. Узкая направленность параболических антенн значительно затрудняет прием отраженного сигнала и в большинстве случаев позиционирование на отраженный сигнал затруднительно.

UMO-3 MIMO 2x2 поддерживает технологию MIMO, что и вынесено в наименование модели. Технология MIMO позволяет существенно повысить качество связи за счет использования двух антенн в разных плоскостях поляризации сигнала. Поддержка данной технологии должна осуществляться не только антенной (облучателем), но и модемом.

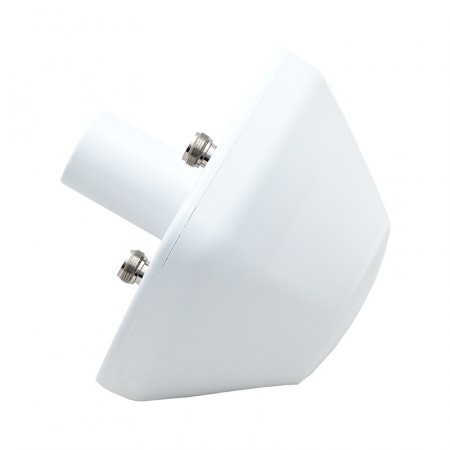

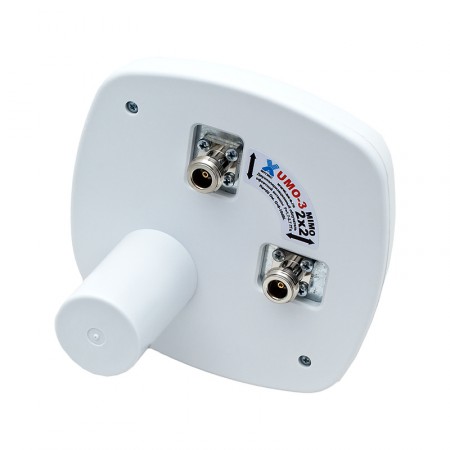

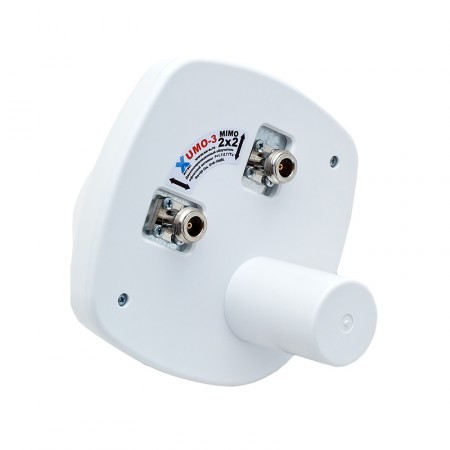

На корпусе UMO-3 MIMO 2x2 установлены 2 разъема N-female для подключения к модему с поддержкой MIMO.

Коммутация между модемом и облучателем должна осуществляться с помощью кабелей с волновым сопротивлением 50 Ом, использовать телевизионные кабели 75 Ом в системах усиления сотовой связи и мобильного интернета не рекомендуется. Высококачественные кабели со стандартным показателем сопротивления позволяют минимизировать потери («затухание») сигнала и избежать рассогласований между различными элементами системы.

Параболический рефлектор, кабельные сборки и переходники в комплект поставки не входят и приобретаются отдельно.

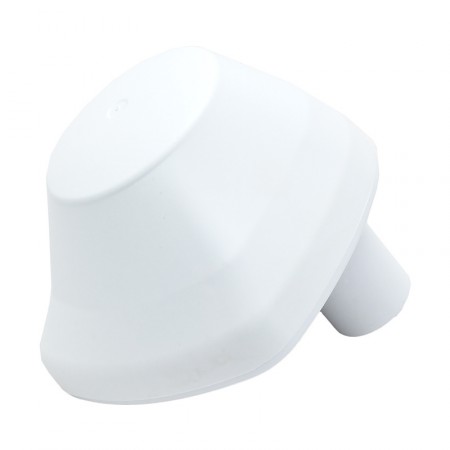

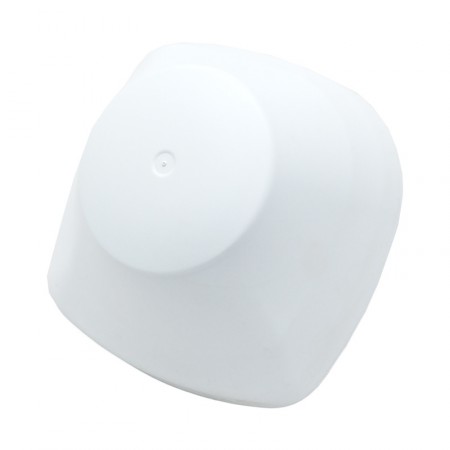

Легкий пластиковый корпус UMO-3 MIMO 2x2 обеспечивает простоту монтажа и отсутствие лишних нагрузок на кронштейн антенны. Облучатель поставляется во всепогодном исполнении и может использоваться круглогодично. Простой монтаж и подробная инструкция на русском языке позволяют установить и подключить представленный облучатель самостоятельно без привлечения квалифицированного персонала.

Подбор оборудования и коммутационных элементов для усиления сотовой связи и мобильного интернета — достаточно сложная тема для самостоятельного изучения. Позвоните нам по номеру 8-800-3333-965, и мы поможем с выбором: порекомендуем подходящие модели антенн, модемов, конфигурации кабельных сборок и переходников!

Характеристики
Частотный диапазон 1700–2700 МГц
Результирующее усиление и ширина ДН при различных диаметрах офсетной параболической антенны в стандартах UMTS-2100 и LTE1800 Диаметр офсетной антенны Коэффициент усиления Диаграмма направленности
0,55 м 15–17 дБи 17–20°
0,6 м 17,5–18,5 дБи 16–18°
0,9 м 23–24 дБи 10–12°
1,3 м 26–27 дБи 8–9°
1,5 м 28–29 дБи 6–7°
Результирующее усиление и ширина ДН при различных диаметрах офсетной параболической антенны в стандарте LTE2600 Диаметр офсетной антенны Коэффициент усиления Диаграмма направленности
0,55 м 20,5 дБи 14°
0,6 м 21,5–22 дБи 13°
0,9 м 25,5 дБи
1,3 м 28 дБи
1,5 м 30 дБи
Поляризация вертикальная + горизонтальная / X-pol
Ширина ДН облучателя в плоскости вектора Н по уровню -10 дБ 104–116°
Ширина ДН облучателя в плоскости вектора Е по уровню -10 дБ 86–130°
Волновое сопротивление 50 Ом
КСВ ≤ 1,8
Максимальная подводимая мощность 10 Вт
Материал защитного кожуха поликарбонат + ABS
Материал облучателя оцинкованная сталь
Защитное покрытие порошковая полимерная краска
Разъем 2 x N-female
Температура эксплуатации от -40°С до +50°С
Размер 140 х 140 х 140 мм
Вес 350 г
Комплектация облучатель, инструкция по установке
