Облучатель 3G/4G Mona MIMO 2x2 Offset (LTE800/LTE1800/LTE2600)

Цена: 3000 р.
Категория: Облучатели
Наличие: В наличии

Артикул: 2877

Купить
В сравнение

Mona MIMO 2x2 Offset — широкополосный облучатель 3G/4G для офсетной антенны (спутниковой тарелки). Такие антенны помогают усилить мобильный интернет на экстремальных расстояниях от базовой станции. Устройство поддерживает два диапазона частот (790–960 МГц и 1700–2700 МГц) и может принимать сигнал всех распространенных стандартов сотовой связи.

Облучатель оснащен двумя выходами и предназначен для подключения к модемам и роутерам в двухканальном режиме MIMO. Благодаря широкому диапазону рабочих частот, Mona MIMO 2x2 Offset также применяется в 4G-сетях с агрегацией частот.

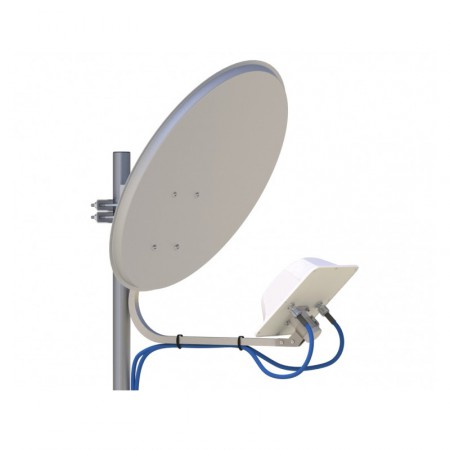

Универсальный облучатель Mona MIMO 2x2 Offset для параболической антенны

Производитель рекомендует устанавливать Mona MIMO 2x2 Offset на короткофокусные спутниковые тарелки (отражатели с отношением F/D=0,4–0,5). Итоговый коэффициент усиление антенны с облучателем Mona MIMO 2x2 Offset зависит от диаметра офсетного рефлектора и частоты сигнала.

  • Наибольшее усиление (23,5 дБи) достигается при использовании рефлектора Ø0,9 м в частотном диапазоне 2600 МГц (LTE Band 7).
  • При установке облучателя на рефлектор Ø0,6 м аналогичный показатель для диапазона 2600 МГц составит 19,5–20 дБи.
  • Наименьший коэффициент усиления (9,5–11,5 дБи) наблюдается при работе в нижнем диапазоне 800 МГц (LTE Band 20).
  • Более подробно коэффициент усиления при различных сочетаниях диаметра и рабочей частоты приведен в таблице характеристик в нижней части страницы.

Поддержка режима MIMO 2x2 и совместимость с модемами и роутерами

Mona MIMO 2x2 Offset поддерживает двухканальный режим передачи данных MIMO (двойная наклонная поляризация, X-pol). Обмен данными с базовой станцией оператора происходит в двух независимых потоках, каждый из которых содержит уникальную информацию. Этот режим активно используется в 4G-сетях и обеспечивает высокую скорость и стабильность мобильного интернета.

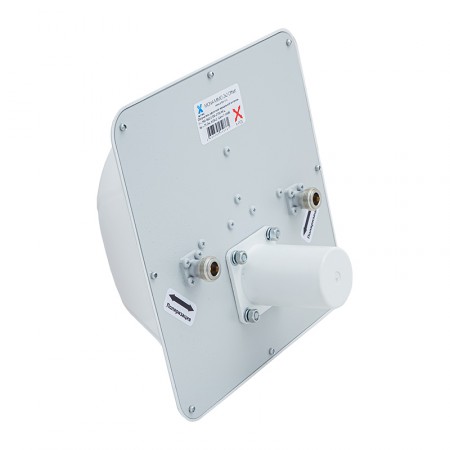

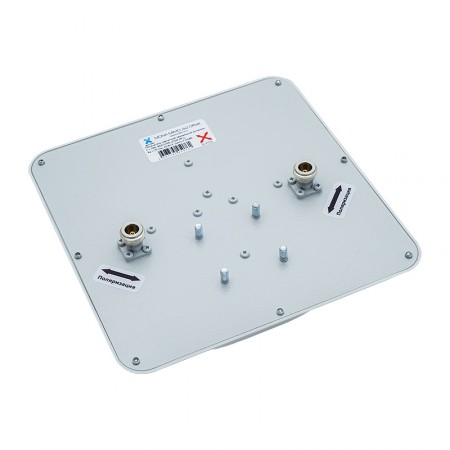

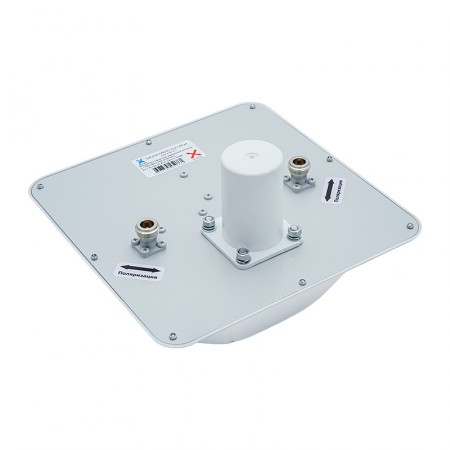

Для подключения к модему или роутеру с поддержкой MIMO 2x2 на корпусе облучателя размещены два разъема N-female («кабельная розетка»).

Усиление 3G/4G-интернета с помощью офсетной антенны

Одним из главных достоинств параболических антенн с офсетными облучателями является высокий коэффициент усиления и способность принимать сигнал с большого расстояния. Однако с ростом коэффициента усиления происходит сужение диаграммы направленности, что усложняет поиск оптимального положения антенны для приема сигнала.

Из всех типов антенн сотовой связи спутниковые «тарелки» имеют самую узкую диаграмму направленности. Например, при использовании отражателя Ø0,9 м на частоте 2600 МГц сектор излучения составит всего 9°. Из-за сложности настройки параболические антенны рекомендуется использовать только при наличии источника сигнала (базовой станции оператора) в зоне прямой видимости. Рекомендуется монтаж таких антенн на крыше зданий или высоких выносных мачтах.

Купить облучатель Mona MIMO 2x2 Offset для офсетной антенны

Помимо облучателя, в комплект поставки Mona MIMO 2x2 Offset входит только краткая инструкция по установке и настройке антенны. Отражатель (тарелка) и необходимые соединительные элементы (кабели, переходники) приобретается отдельно.

Заказать облучатель Mona MIMO 2x2 Offset можно прямо сейчас на нашем сайте. Чтобы получить квалифицированную консультацию по способам усиления сотовой связи и мобильного интернета, позвоните по номеру 8-800-3333-965. Наши специалисты подберут лучшее решение специально для вас!

Характеристики
Частотный диапазон 790–960 МГц 1700–2700 МГц
Собственный коэффициент усиления 2 x 7–10 дБи
Результирующее усиление и ширина диаграммы направленности при различных диаметрах офсетного рефлектора (F/D=0,5) Рабочая частота Диаметр отражателя Коэффициент усиления Ширина ДН
800 МГц 0,6 м 9,5–11,5 дБи 36°
1800 МГц 0,6 м 16–17 дБи 17°
2600 МГц 0,6 м 19,5–20 дБи 13°
800 МГц 0,9 м 13–15 дБи 25°
1800 МГц 0,9 м 20–21 дБи 12°
2600 МГц 0,9 м 23–23,5 дБи
Поляризация двойная наклонная (X-pol)
Ширина ДН облучателя в плоскости вектора Е по уровню -10 дБ 114–115° 47–87°
Ширина ДН облучателя в плоскости вектора Н по уровню -10 дБ 159–163° 54–81°
Волновое сопротивление 50 Ом
Развязка между входами > 28 дБ
КСВ в рабочем диапазоне частот < 2
Максимальная подводимая мощность 10 Вт
ВЧ-разъемы 2 x N-female

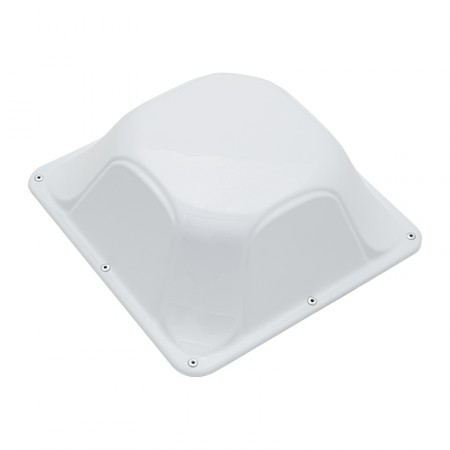

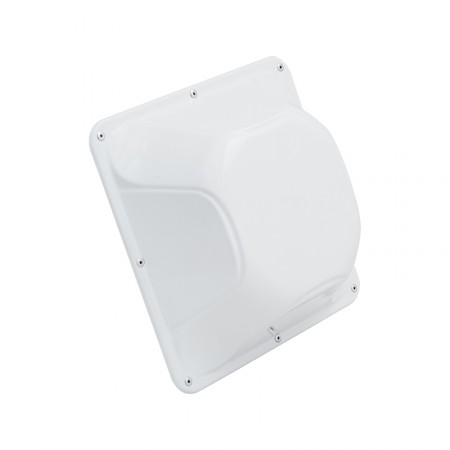

Материал защитного кожуха поликарбонат
Материал облучателя оцинкованная сталь, FR-4
Размер 200 х 200 х 80 мм
Вес 560 г
Комплектация облучатель, инструкция по установке
Доставка и гарантия
Доставка по Москве 400 руб., 1–2 дня
Доставка по СПб 400 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
