Модем GSM iRZ ATM21.A RS232, RS485 Dual-Sim

iRZ ATM21.A — беспроводной промышленный модем с двумя слотами для SIM-карт, обеспечивающий передачу данных по стандартам сотовой связи GSM-900 и GSM-1800. Как и другие специализированные модемы компании iRZ, данная модель предназначена для работы в телеметрических системах сбора данных и опроса внешних устройств и датчиков. Модемы iRZ часто используются в банкоматах, платежных терминалах, вендинговых аппаратах и разнообразных решениях межмашинного взаимодействия.

В отличие от предыдущих моделей iRZ линейки ATM (например, ATM2-485), ATM21.A параллельно работает в режиме клиента и сервера и поддерживает до 5 одновременных подключений. В режиме клиента модем соединяется с удаленным сервером и передает данные с внешних устройств. В свою очередь, режим сервера позволяет собирать данные, подключаясь к модему напрямую, без дополнительной серверной архитектуры. Каждое из 5 подключений может быть клиентским или серверным и может быть настроено для работы с конкретным интерфейсом. Таким образом, ATM21.A позволяет нескольким организациям независимо друг от друга опрашивать подключенные к модему устройства удобным для них образом.

В качестве серверной архитектуры может использоваться фирменное решение iRZ Collector, позволяющее централизованно опрашивать и настраивать десятки и сотни совместимых модемов iRZ.

Поскольку отказоустойчивость и надежность являются приоритетными факторами для промышленных модемов, ATM21.A поддерживает отправку SMS-сообщений при потере соединения с сервером, автоматическое подключение к резервному серверу, а также удаленное управление по SMS.

Также ATM21.A отслеживает состояние мобильного подключения и в случае разрыва связи пытается его восстановить. Использование двух SIM-карт повышает надежность системы в случае сбоя в работе одного из операторов сотовой связи. Наличие аппаратного сторожевого таймера гарантирует корректную перезагрузку GSM-модуля в случае зависания модема. Функция ждущего режима позволяет уменьшить потребление сетевого трафика и электроэнергии в случаях, когда не требуется постоянное нахождение модема на связи.

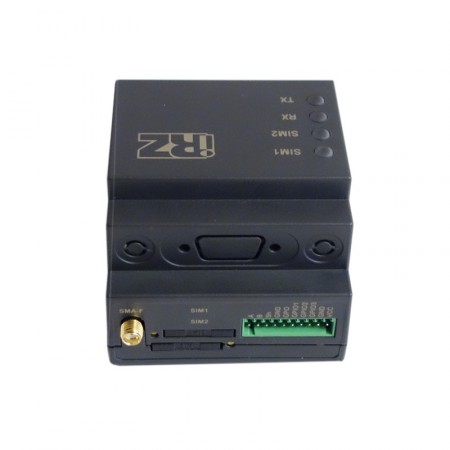

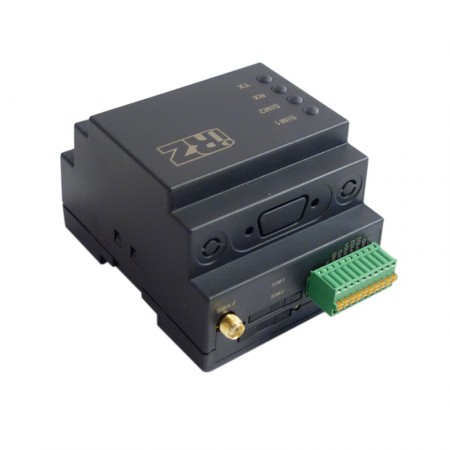

Модель ATM21.A оснащена портом DB9 для подключения внешних устройств по интерфейсу RS232 и клеммным разрывным коннектором, предоставляющим доступ к интерфейсу RS485,  одному силовому выходу GPO, трем входам/выходам GPIO и питанию модема (7–40В). Адаптер для подключения питания через клеммный разъем в комплект поставки не входит.

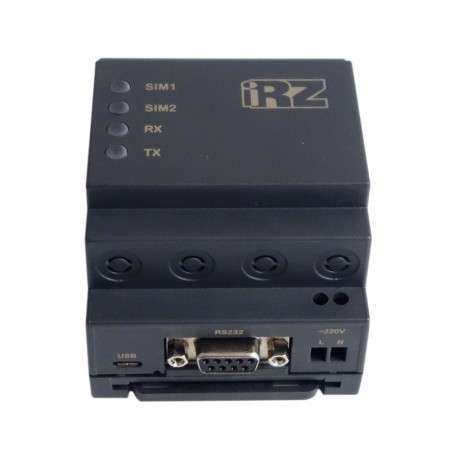

Рядом с разъемом DB9 расположен порт Micro-USB, используемый в служебных целях для протоколирования работы модема и его предварительной настройки. Обратите внимание, что GSM-модуль через USB-порт не питается и, как следствие, использовать модем для выхода в интернет по USB-кабелю невозможно. Для настройки модема через USB-порт требуется установить драйверы и бесплатное приложение ATM Control SE.

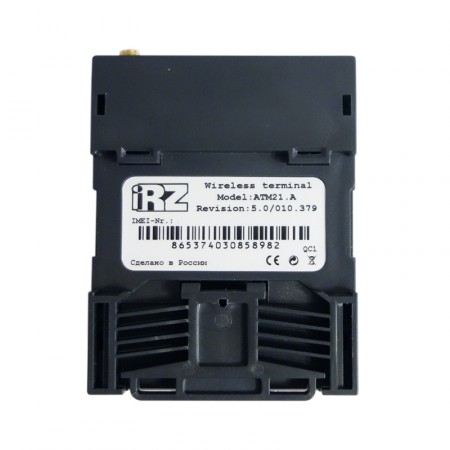

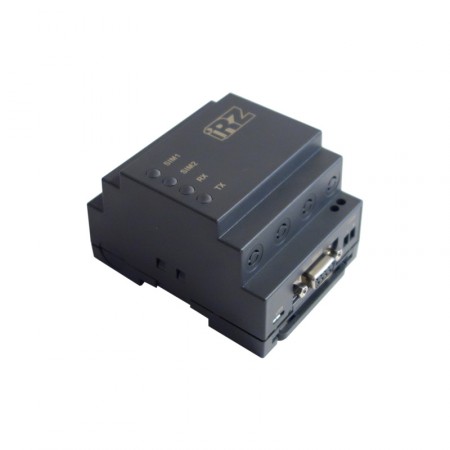

Четыре светодиодных индикатора, расположенных на передней панели, позволяют узнать о текущем состоянии модема и мобильного подключения, а также проверить уровень сигнала сотовой связи (для этого достаточно однократно нажать на кнопку перезагрузки). Предусмотрена возможность установки модема на DIN-рейку для монтажа в различных промышленных решениях.

Модем GSM iRZ ATM21.A — краткое описание [PDF, ~7Mb]

Модем GSM iRZ ATM21.A — краткое руководство [PDF, ~7,4Mb]

Модем GSM iRZ ATM21.A — руководство пользователя [PDF, ~907Kb]
