Бустер PicoCell 2000/2600 BS33

Двухдиапазонный бустер PicoCell для современных видов мобильной связи и интернета 3G и LTE. Модель 2000/2600 BS33 применяется с репитерами для увеличения площади охвата в многокомнатных или многоэтажных помещениях. Магистральный усилитель позволяет увеличить мощность сигнала до требуемого уровня, даже если в системе используются длинные кабельные трассы или большое число разветвлений. Прибор имеет выходную мощность 33 дБм и ориентировочную зону покрытия 2000 м².

Усилитель для расширения систем с репитером 3G/4G

Бустер — особый вид усилителей, в задачи которого входит восстановление уровня мобильного сигнала после его прохождения по кабелям большой длины. По отношению к репитеру прибор выступает дочерним усилителем, который используется для масштабирования системы.

Использование бустеров более предпочтительно, чем наращивание мощности основного усилителя. Такая схема подключения позволяет передать сигнал по радиокабелю в отдаленные помещения, на другой этаж или в соседнее строение. Обычно это более эффективно, чем замена репитера на более мощную модель, поскольку характеристики репитера имеют естественные ограничения.

Дополнительный усилитель всегда встраивается между репитером и сетью раздающих антенн, при этом в одной системе может присутствовать несколько таких устройств. Схема соединения выбирается индивидуально в зависимости от планировки здания и необходимого покрытия:

• В простейшем случае один бустер подключается к репитеру и служит дополнительным усилителем, с помощью которого сигнал доставляется вглубь помещения или изолированную часть здания;
• Несколько бустеров могут соединяться последовательно, чтобы увеличить дистанцию между репитером и раздающими антеннами;
• К одному репитеру можно подключить несколько бустеров, чтобы доставить сигнал сразу в несколько удаленных точек. Такая топология «звезда» позволяет организовать сложную систему усиления для крупных объектов;
• Последовательное подключение и «звезда» могут совмещаться в комплексных и сложных системах, чья задача — организация сплошного покрытия в офисах, крупных торговых центрах, общественных заведениях, паркингах и т. п.

Совместимость с усилителями диапазонов 2100/2600 МГц

Модель 2000/2600 BS33 от Пикоселл работает в двух диапазонах частот, которые обеспечивают поддержку трех видов связи и мобильного интернета:

• UMTS-2100 — основной вид 3G-связи, поддерживаемый всеми операторами в России. Стандарт работает на частоте 2100 МГц и долгие годы остается основным для базовых коммуникаций;
• LTE-2100 (Band 1) — стандарт 4G-интернета и связи VoLTE, запускаемый параллельно с 3G на освобождаемых частотах диапазона 2100 МГц. В связи с ростом популярности 4G, операторы постепенно переводят базовые станции на новые стандарты, оставляя 3G в качестве «запаски»;
• LTE-2600 (Band 7) — основной 4G-стандарт с широкой полосой частот. Сети на частоте 2600 МГц запускаются по преимуществу в крупных городах, поскольку требуют плотного размещения базовых станций.

Бустер должен использоваться с репитером диапазонов 2100 и 2600 МГц! Перед покупкой устройства проверьте, что частотные характеристики всех устройств совпадают. В противном случае система может не работать или отдельные стандарты связи будут недоступны.

Средства управления и особенности монтажа

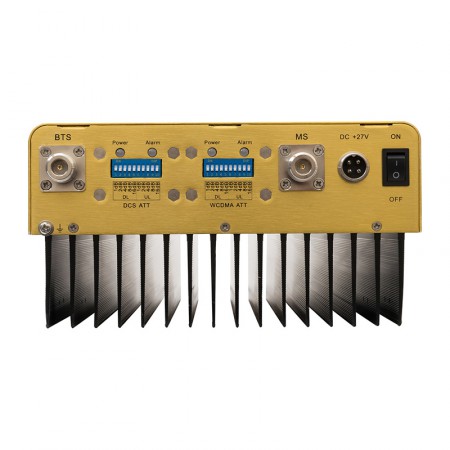

Бустер оснащен индикаторами, которые помогают определить состояние усилителя, а также средствами ручной регулировки. Индикаторы предупредят, если возникнет перегрузка по уровню входного сигнала, а переключатели аттенюаторов позволят снизить мощность на 31 дБ. Регулировка производится раздельно для двух диапазонов, при этом каналы Downlink и Uplink настраиваются независимо друг от друга.

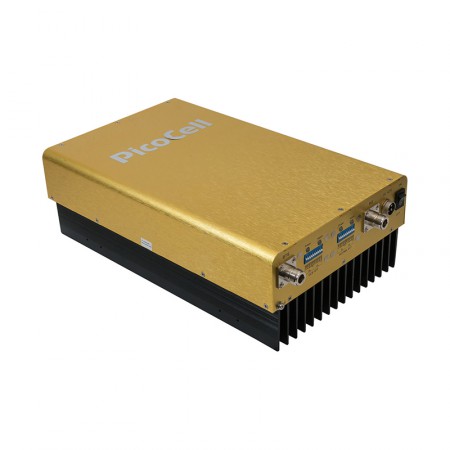

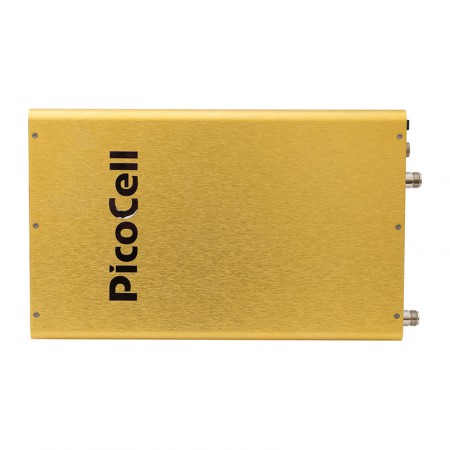

Головной репитер и последующие раздающие антенны подсоединяются к бустеру через разъемы N-female (розетки 50 Ом). Прибор имеет металлический корпус с радиаторной решеткой, отводящей излишки тепла. Бустер легко крепится к стене: необходимые детали для монтажа входят в комплект поставки.

Система усиления с бустером обычно нуждается в детальной проработке. Наши инженеры всегда готовы подготовить индивидуальный проект с учетом особенностей вашего помещения. Позвоните по телефону 8-800-3333-965, чтобы узнать подробности!
