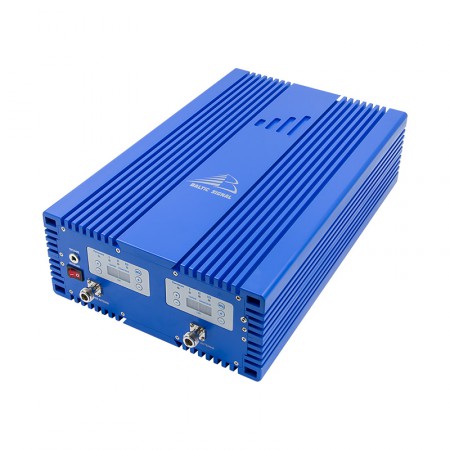

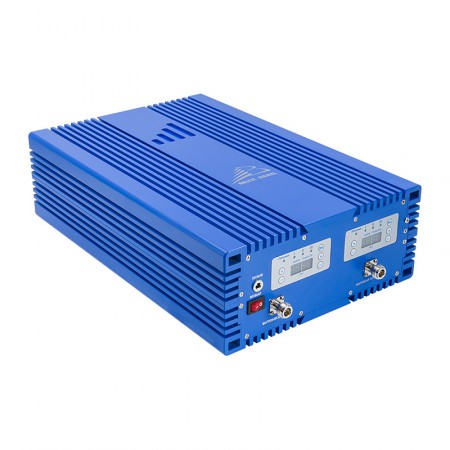

Бустер 900/1800/2100/2600 Baltic Signal BS-GSM/DCS/3G/4G-40-33 (40 дБ, 2000 мВт)

Магистральный усилитель BS-GSM/DCS/3G/4G-40-33 используется совместно с 4-диапазонными репитерами для расширения системы усиления. С помощью бустера можно увеличить зону сотовой связи, не устанавливая дублирующую систему с уличной антенной и репитером. Эта модель имеет выходную мощность 2 Вт и может распространять усиленный сигнал на площади 1000–2000 м².

Что такое магистральный усилитель и для чего он используется?

Площадь действия системы с репитером ограничена выходной мощностью усилителя. Во многих случаях производительности одного ретранслятора недостаточно, чтобы обеспечить стабильное покрытие в многоэтажном здании, помещении со сложной планировкой или на объекте очень большой площади. Чтобы не устанавливать несколько репитеров, каждый из которых требует подключения дополнительной уличной антенны, используются бустеры — вспомогательные устройства, которые размещаются между основным репитером и раздающими антеннами.

• Бустер увеличивает мощность сигнала после репитера. Чаще всего он используется, чтобы восстановить уровень сигнала, который прошел по длинной кабельной трассе и растерял часть мощности;
• Если расстояние слишком велико, можно установить несколько бустеров цепочкой, чтобы повысить мощность сигнала несколько раз на пути к раздающим антеннам;
• Бустеры позволяют спроектировать сложную многоуровневую систему с несколькими узлами дополнительного усиления. В такой системе может присутствовать множество разветвлений на бустеры и кластеры сервисных антенн.

Модель BS-GSM/DCS/3G/4G-40-33 поддерживает 4 диапазона частот (900/1800/2100/2600 МГц) и, таким образом, реализует поддержку всех ключевых стандартов мобильной связи GSM, UMTS (3G) и LTE (4G). Этот бустер используется с репитерами, которые имеют соответствующий набор диапазонов и подходящую мощность. Рекомендуемая модель — BS-GSM/DCS/3G/4G-80 PRO от Baltic Signal.

Бустер с современными средствами управления

Серия бустеров 40-33 имеет высокое усиление и повышенную мощность, что позволяет использовать их в требовательных системах на промышленных и производственных объекта

• Усиление 40 дБ, мощность 2000 мВт. Бустер «поднимает» слабый сигнал и обеспечивает его распространение через сеть раздающих антенн. Максимальная мощность 2 Вт позволяет распределить мобильный сигнал на площади вплоть до 2000 м² на открытых пространствах (в помещениях площадь может быть меньше). По сравнению с репитерами, линейные усилители имеют пониженную мощность в направлении Uplink — это защищает основной усилитель (репитер) он перегрузки и выхода из строя;

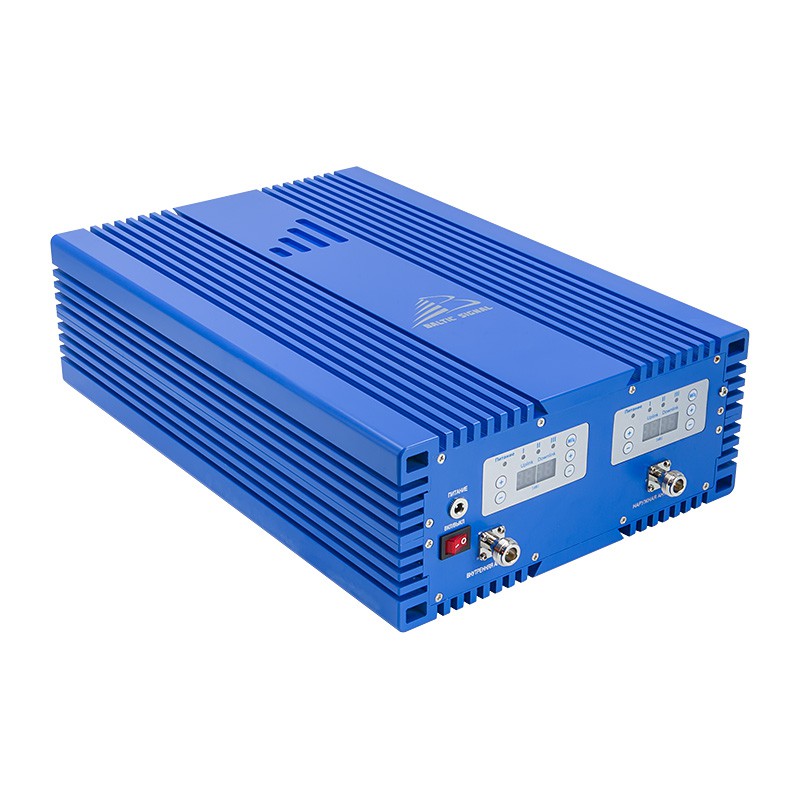

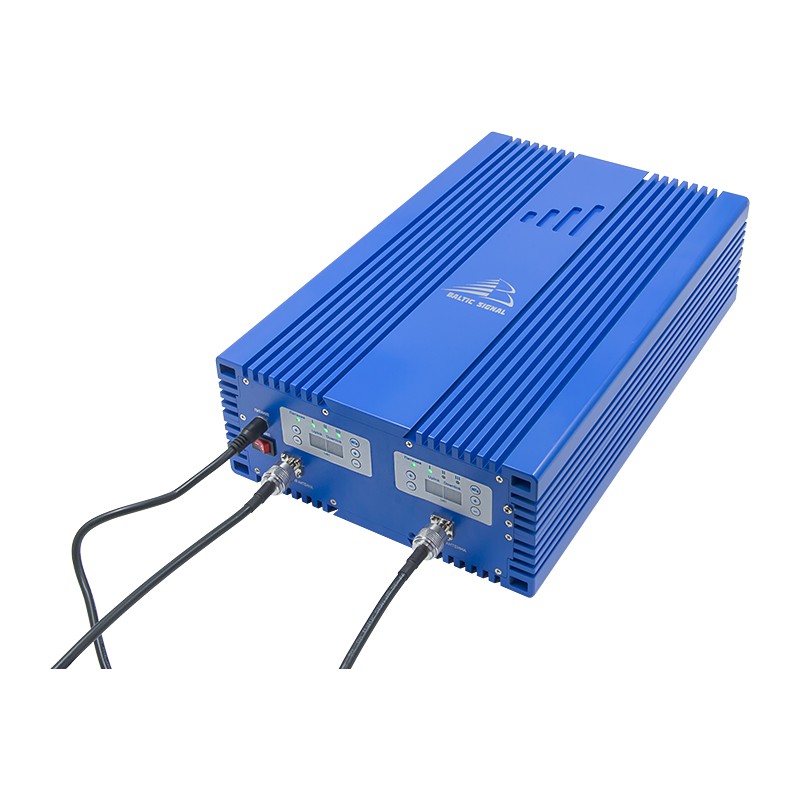

• Ручная регулировка мощности. Как и все промышленные усилители, эта модель поддерживает детальную настройку. Текущее усиление отображается на экранчиках, а боковые управляющие клавиши позволяют снизить максимальный показатель на 31 дБ. Шаг настройки — 1 дБ, настройка в каналах Uplink (к репитеру) и Downlink (к антеннам) — раздельная;
• Сигнализация о перегрузке. Лампочки на передней панели уведомляют о перегрузке на одном или нескольких диапазонах частот. Обычно выходная мощность превышается, когда с репитера поступает слишком мощный сигнал;

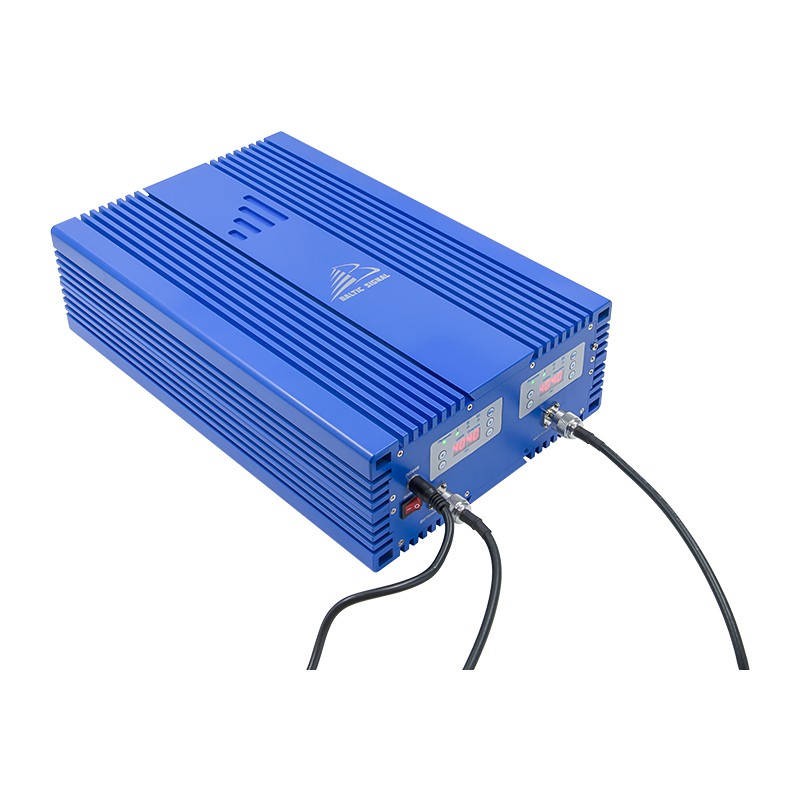

• Стандартные разъемы 50 Ом. Для подключения кабелей репитера и антенн на панели размещены ВЧ-розетки N-типа. Это привычные разъемы, которые обеспечивают надежный контакт и качественное согласование с оборудованием мобильной связи;

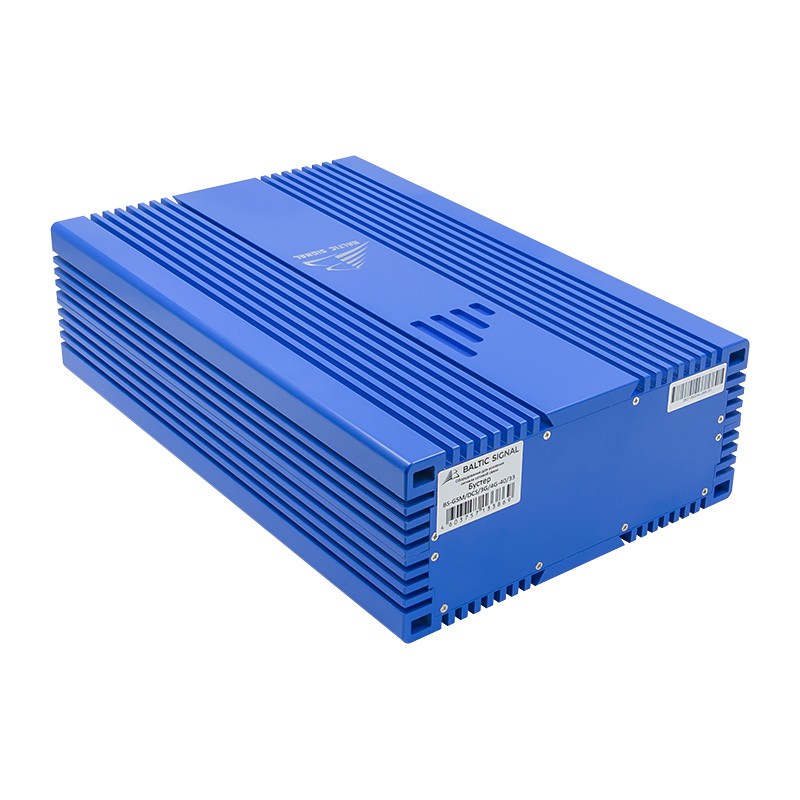

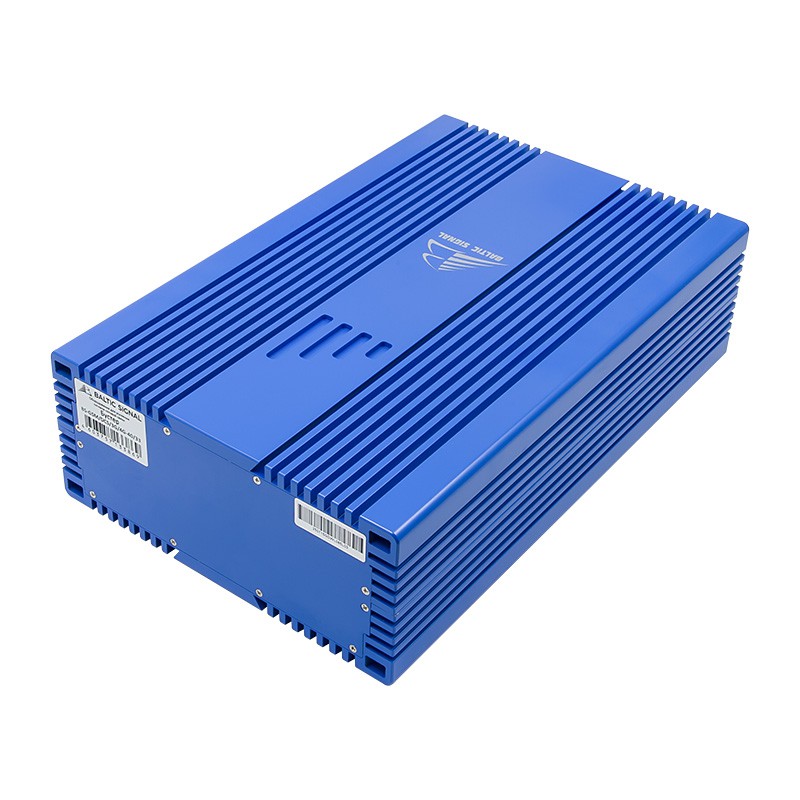

• Теплоотводящий корпус. Металл корпуса рассеивает тепло. Эффективность теплоотвода повышается за счет ребристых выступов. Устройство работает при температуре от -10°С до +55°С. В конструкции отсутствуют вентиляторы, прибор полностью бесшумен;

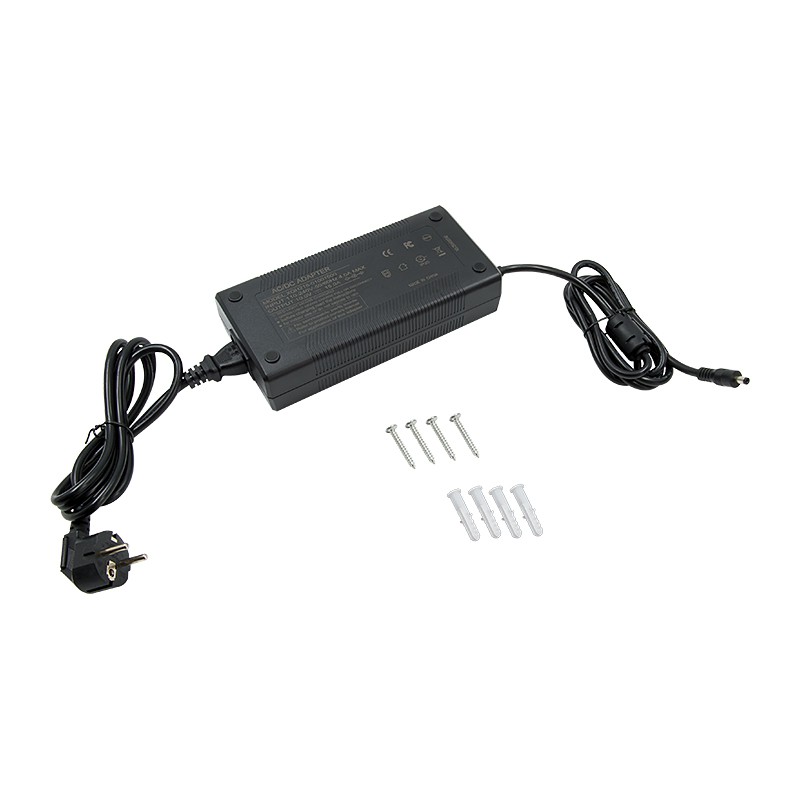

• Монтаж на стену. Несмотря на существенный вес (12,5 кг), бустер можно закрепить на стене при помощи комплектных болтов и дюбелей.

Бустер — важный элемент, который увеличивает гибкость и масштабируемость системы усиления. Однако использование таких устройств требует предварительного расчета мощности сигнала, а также точного учета потерь на кабелях и соединениях. Чтобы сделать такой расчет, обратитесь к нашим инженерам: мы подготовим план усиления для объекта любой сложности! Задать вопрос или заказать разработку индивидуального проекта можно по телефону 8-800-3333-965!
