Бустер GSM/LTE1800 Baltic Signal BS-DCS-35-30 (35 дБ, 1000 мВт)

BS-DCS-35-30 — бустер мобильной связи, выпускаемый российским предприятием Baltic Signal для расширения площади покрытия репитера в частотном диапазоне 1800 МГц. Данная модель поддерживает стандарты сотовой связи GSM-1800 и LTE Band 3 и предназначена для распространения сигнала на площади до 1500 м².

Для чего нужен линейный усилитель GSM/LTE-сигнала?

BS-DCS-35-30 применяется на средних и крупных объектах, когда мощности одного репитера оказывается недостаточно для покрытия сигналом всей площади помещения. Чаще всего бустеры устанавливаются в бизнес-центрах, торгово-развлекательных комплексах, частных домах, а также на заводах и крупных предприятиях. Мощность устройства составляет 30 дБм (1000 мВт), а его коэффициент усиления — 35 дБ.

В отличие от репитеров, бустеры имеют сравнительно невысокий коэффициент усиления и повышенную мощность. BS-DCS-35-30 подключается между репитером и внутренними антеннами. Необходимость в установке одного или нескольких дополнительных усилителей может быть обусловлена как планировкой помещения, так и особенностями монтажа системы усиления. Основные задачи, решаемые с помощью бустера, включают:

• Компенсация мощности сигнала после участка кабельной трассы. Проходя по длинному кабелю, соединяющему репитер и сервисную антенну, сигнал теряет мощность. Чтобы восстановить уровень сигнала и обеспечить стабильную связь в зоне раздающей антенны, в разрыв кабеля устанавливается усилитель-бустер;
• Организация мобильного покрытия в здании со сложной планировкой. Если система усиления устанавливается на нескольких этажах или помещение имеет комплексную планировку с несущими стенами и перекрытиями, мощности одного репитера будет недостаточно. Подключение дополнительных бустеров помогает увеличить мощность на отводах к дополнительным раздающим антеннам и создать равномерное покрытие;
• Масштабирование системы усиления. Бустеры используются, когда уже установленную систему усиления необходимо расширить на соседние помещения. Применение этих вспомогательных устройств экономит средства, поскольку вам не требуется устанавливать полностью дублирующую систему с репитером.

К одному репитеру может быть подключено несколько бустеров последовательно друг с другом (по цепочке) или посредством топологии «звезда». Точный план системы усиления с бустерами обычно нуждается в индивидуальной проработке: для его составления необходимо учесть мощность входного сигнала, количество раздающих антенн и длину кабельных трасс.

Дополнительный усилитель диапазона 1800 МГц

Частотный диапазон 1800 МГц используется операторами для доступа к 2G-сетям в городах, где более привычная частота 900 МГц перегружена или недоступна. Оператор Tele2, появившийся на российском рынке позже остальных, предоставляет GSM-связь только в диапазоне 1800 МГц (кроме Москвы, где голосовая связь Tele2 работает в стандарте 3G).

Также частота 1800 МГц применяется операторами для предоставления услуг интернета в стандарте LTE (Band 3). В этих современных сетях доступна загрузка данных на больших скоростях параллельно с работой голосовой связи VoLTE. Мобильные сети LTE-1800 постепенно вытесняют GSM и занимают превалирующее положение в частотном диапазоне 1800 МГц.

Ручное управление, индикация перегрузки, удобный монтаж

Бустер соединяется с репитером и раздающей антенной посредством стандартных разъемов N-типа (сопротивление 50 Ом). При помощи делителей и ответвителей к BS-DCS-35-30 может быть подключено несколько антенн, размещенных в разных комнатах.

Обратите внимание, что бустер не является самостоятельным решением для усиления связи и может функционировать только в связке с репитером. Для корректной работы BS-DCS-35-30 должен быть подключен к репитеру частоты 1800 МГц.

BS-DCS-35-30 имеет современные средства управления и регулировки:

• Система АРУ защищает оборудование от перегрузки, вызванной повышением мощности входного сигнала со стороны репитера. При перегрузке индикатор диапазона на передней панели меняет цвет с зеленого на красный;
• Ручная регулировка (РРУ) позволяет отрегулировать мощность сигнала, чтобы устранить перегрузку. Настройка доступна как в направлении репитера (Uplink), так и в сторону раздающих антенн (Downlink). Шаг регулировки — 1 дБ, максимальное снижение мощности — на 31 дБ в каждом направлении;
• Настройка осуществляется с использованием удобного дисплея и клавиш на передней приборной панели.

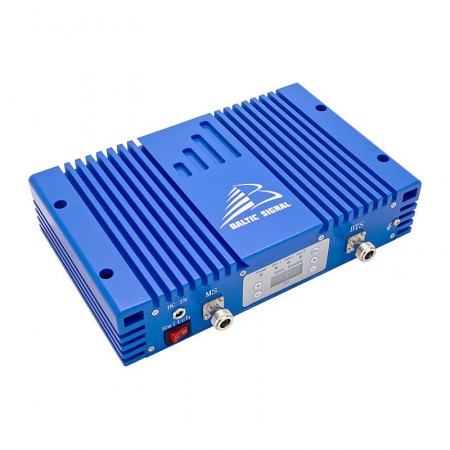

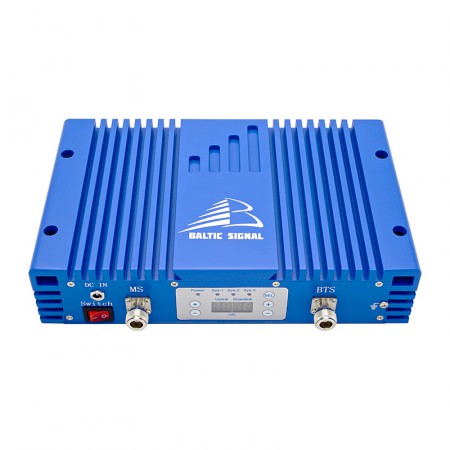

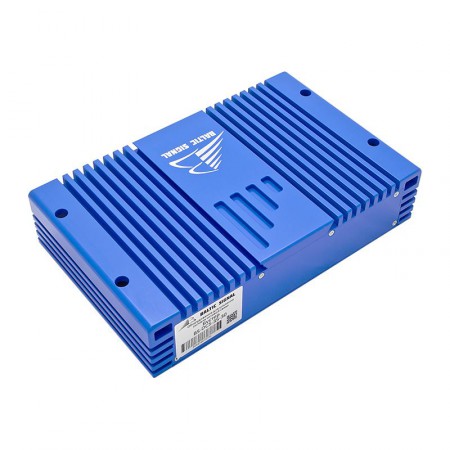

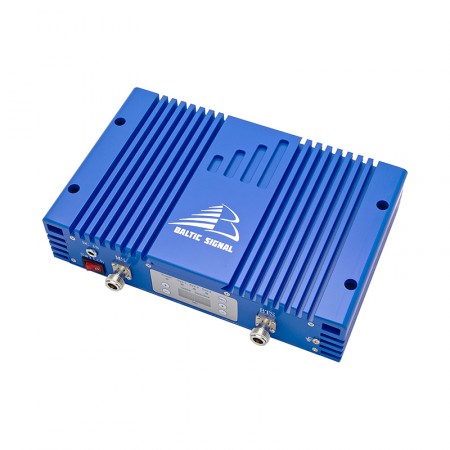

Все электронные компоненты BS-DCS-35-30 укрыты массивным металлическим корпусом фирменного синего цвета. Прибор качественно собран и долговечен. Особая ребристая форма корпуса обеспечивает эффективный отвод тепла и противодействует перегреву. Прибор монтируется на стену с использованием комплектных шурупов и дюбелей. Процесс установки и настройки описан в сопроводительной документации на русском языке.

Чтобы купить бустер 1800 МГц от Baltic Signal, добавьте товар в корзину и оформите покупку онлайн. Заказать разработку индивидуального проекта с бустером можно по телефону 8-800-333-965 — наши менеджеры проанализируют особенности вашего объекта и составят оптимальную и эффективную систему усиления!
