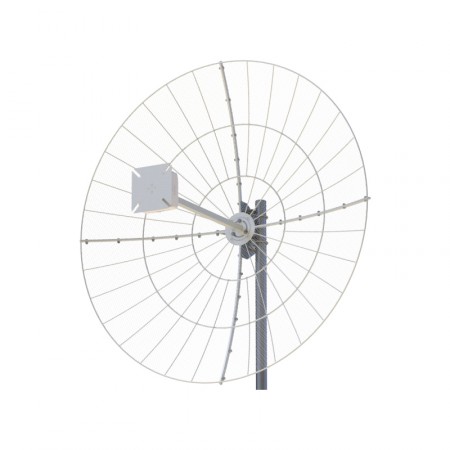

Антенна VIKA-1.1-800/2700S MIMO (параболическая, 2х26дБ, 2хSMA-M)

Цена: 13 500 р.
Скидка: По запросу
Категория: Антенны SMA
Наличие: Есть в наличии

Артикул: 4060

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Параболическая широкополосная антенна от компании Антэкс с поддержкой технологии MIMO подключается к модемам и 4G-маршрутизатором для усиленного приема сигнала. Мощные «параболики» позволяют ускорить мобильный интернет в районах ослабленного покрытия, например, вдалеке от базовых станций. Усиление Vika-1.1/800/2700S MIMO достигает 26 дБи, что является одним из самых высоких показателей для антенн мобильного интернета.

Антенна параболического типа имеет узконаправленную конструкцию, поэтому очень важно располагать ее на высоте и настраивать в сторону сотовой вышки оператора. При правильной настройке она способна существенно «поднять» уровень сигнала, обеспечив быстрый и бесперебойный интернет!

Vika 1.1 — версия антенны для всех стандартов 4G

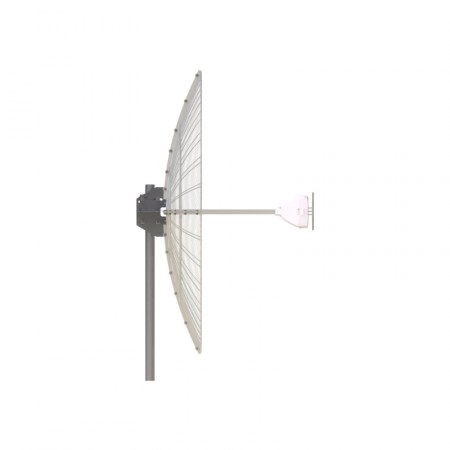

Параболические антенны состоят из отражателя (зеркала) и облучателя на штанге. Сигнал оператора отражается от зеркала и сосредоточивается в одной точке. В случае с Vika-1.1/800/2700S MIMO сигнал сосредоточивается в центре, поэтому такая модель называется «прямофокусной» (в отличие от офсетных спутниковых антенн со смещенным размещением облучателя).

Большой диаметр «зеркала» (более 1 м в диаметре) обеспечивает высокий коэффициент усиления, однако одновременно приводит к сужению диаграммы направленности. В результате антенна «улавливает» даже слабый сигнал, обеспечивая усиление во всех диапазонах 4G/LTE:

  • Поддерживаемые частоты включают «нижний» диапазон (790–960 МГц) и «верхний» (1700–2700 МГц). Таким образом, антенна может принять как сигнал типичных городских 4G-стандартов (B1, B3, B7, B38, B40), так и стандарты, актуальные преимущественно за городом (B8, B20). Именно широкополосной конструкцией облучателя Vika-1.1 MIMO отличается от модели Vika-27 MIMO;
  • Высокое усиление помогает принять даже слабый сигнал на удалении 10–15 и более километров от БС оператора. Для нижних частот усиление составляет 15–18 дБи, а для верхнего (и наиболее производительного) диапазона — 24–26 дБи. Другие конструкции (панельные, «пушки», волновые каналы) не могут похвастаться даже близкими характеристиками;
  • Работа в двухканальном режиме (MIMO) обеспечивает совместимость с устройствами LTE-категории 4 и выше. Для этого антенна имеет два ВЧ-выхода (разъема), по которым передается сигнал разной поляризации. Режим MIMO 2x2 сегодня по умолчанию используется в 4G-сетях, делая соединение более быстрым и надежным;
  • ЭтаРазРазъем SMA-male с сопротивлением 50 Ом позволяет соединить антенну с модемом или роутером кабельными сборками 5D-FB или более качественными. Также возможно применение с гермобоксами SMA для интеграции роутеров. Компания Антэкс выпускает антенну Vika-1.1 в нескольких исполнениях, в том числе с разъемами N-типа.

Использование коннекторов 50 Ом гарантирует согласованность с сотовыми модулями, которые имеют аналогичный импеданс. При использовании всех комплектующих с общим сопротивлением удается добиться минимальных потерь и отражения сигнала.

Удобный монтаж и перевозка

В готовом виде параболическая антенна занимает много места, поэтому инженеры Антэкс пошли на ухищрение и сделали Vika-1.1 разборной. Круглый отражатель состоит из 4 секций, которые легко крепятся друг к другу при помощи комплектных метизов. Размер в сборе — 1102 x 540 мм, но в разобранном виде изделие умещается в небольшой коробке (610 x 610 x 150 мм).

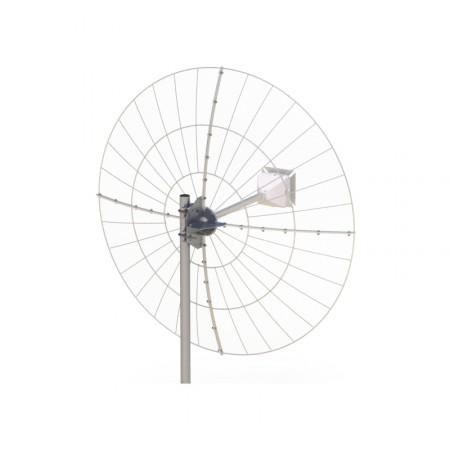

«Зеркало» состоит из сетки, которая отражает сигнал в двух поляризациях и позволяет использовать технологию MIMO 2x2. Благодаря пустым ячейкам, Vika-1.1 гораздо легче цельных «спутниковых» тарелок: вес с креплением не превышает 5,8 кг. Сборка по инструкции проста, ведь вам просто нужно соединить между собой секции и прикрутить стойку облучателя!

Установить антенну можно на столб, мачту и настенный Г-образный кронштейн. Место установки должно учитывать узкую диаграмму направленности (желательно минимальное количество препятствий до БС оператора). Конструкция крепежа позволяет отрегулировать антенну по направлению и углу наклона. Стойку облучателя можно повернуть на 45°, чтобы сменить поляризацию на наклонную (X-pol).

Наиболее чувствительные элементы защищены кожухом из пластика. «Зеркало» имеет покрытие порошковой краской, некоторые элементы оцинкованы. Для Vika-1.1 не страшны загрязнение, запыление или влага: антенна выдерживает осадки и не меняет своих свойств при температуре от -50°С до +80°С.

Чтобы купить Vika-1.1 с разъемами SMA-male, нажмите «В корзину» и пройдите оформление заказа. Наши менеджеры свяжутся с вами для подтверждения доставки (отправляем по всей России!). Задать вопрос об усилении связи и доступных решениях всегда можно по телефону 8-800-3333-965!

Характеристики
Рабочий диапазон частот 790–960 МГц 1700–2700 МГц
Коэффициент усиления 2 x 15–18 дБи 2 x 24–26 дБи
Ширина диаграммы направленности (ДН) 18–21° 7–11°
Уровень боковых лепестков ≤ -8,5 дБ ≤ -16 дБ
Отношение вперед/назад ≥ 16 дБ ≥ 23 дБ
Входное сопротивление 50 Ом
КСВ в рабочем диапазоне частот   ≤ 2,5
Развязка между портами 25–30 дБ
Допустимая мощность 10 Вт
Поляризация вертикальная+горизонтальная, X-pol
ВЧ-разъемы 2 x SMA-male
Крепление на мачту Ø20–52 мм
Материал антенны оцинкованная сталь, алюминий
Материал защитной коробки поликарбонат
Температура эксплуатации от -50°С до +80°С
Размер антенны 1102 x 1102 x 540 мм
Размер упаковки 610 x 610 x 150 мм
Вес (с креплением) 5800 г
Комплектация антенна, узел крепления на мачту, инструкция по установке
