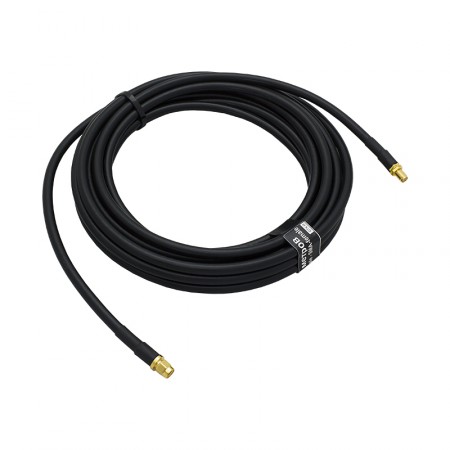

Кабельная сборка SMA-male - 7 метров 5D-FB - SMA-female

Цена: 1 200 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 2576

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Семиметровая кабельная сборка марки 5D-FB с коннекторами SMA-male и SMA-female применяется в системах усиления сотовой связи и мобильного интернета для соединения антенн и ВЧ-оборудования (модемов, роутеров). Обычно кабель подключается на отрезке между уличной антенной и основным устройством приема и передачи сигнала GSM/3G/4G или WiFi.

Небольшие потери сигнала в кабеле и достаточная протяженность (7 метров) делают эту кабельную сборку востребованной как при домашнем использовании, так и во время монтажа оборудования в крупных офисах и производственных зданиях.

Для чего нужна кабельная сборка с разъемами SMA-female и SMA-male?

Данный кабель находит применение в следующих случаях:

  • подключение внешней антенны с разъемом SMA-male к модемам и роутерам. В частности, эта кабельная сборка рекомендуется для параболических антенн с выносным разъемом SMA-male;
  • подключение уличной или комнатной антенны к оборудованию, оснащенному коннектором SMA-male;
  • удлинение кабельных сборок без использования переходников.

Сборка может применяться внутри зданий и на улице.

Кабель 5D-FB для минимального затухания сигнала

Производительность решений на базе кабеля 5D-FB в несколько раз выше, чем у коммутационных элементов на основе более дешевых марок кабеля. Так, для обычного GSM-сигнала затухание на участке кабеля 5D-FB длиной 7 метров составит всего 1,4 дБ. При работе с 4G-сигналом на частоте 2600 МГц снижение мощности составит около 2,5 дБ.

Жила кабелятолщиной 1,8 мм сделана из алюминия, покрытого медью. Для изоляции центрального проводника от остальных компонентов применяется физически вспененный полиэтилен. Экранирующий слой состоит из тонкого листа алюминия (фольги) и медной луженой оплетки. Верхний слой кабель изготовлен из ПВХ. Общая толщина — 7,5 мм.

Кабельная сборка длиной 7 метров с наконечниками SMA-male и SMA-female используется в системах усиления с частотой радиосигнала до 3 ГГц. Сборка подходит для оборудования с волновым сопротивлением 50 Ом.

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-female
Длина 7 метров
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
5D-FB 5D-FB
Длина
7 м 7 м
Разъёмы
SMA-SMA SMA-SMA
Импенданс
50 Ом 50 Ом
