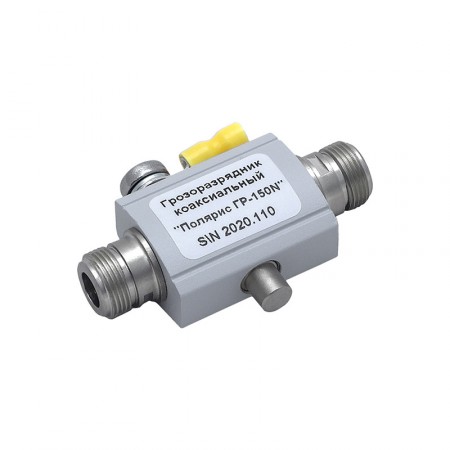

Грозозащита Полярис 150N

Устройство для защиты радиооборудования от статического напряжения, накапливаемого во время грозы. При достижении порогового значения грозозащита перенаправляет заряд на контур заземления. Основная область применение грозоразрядника Полярис 150N — антенны и кабельные сборки радиостанций, модемов и репитеров, работающих с сигналом в диапазоне 10–1000 МГц.

Когда используется грозозащита Полярис 150N?

Грозовые разряды в атмосфере провоцируют возникновение в антенно-фидерном тракте электрических потенциалов, способных нанести ущерб конечному оборудованию. Полярис 150N, как и аналогичные устройства других производителей, защищает приборы пользователя от накапливаемого заряда. Обратите внимание, что данное устройство не поможет при прямом попадании молнии в уличную антенну.

Стандартные N-разъемы обеспечивают совместимость с типовыми кабельными сборками. Благодаря двум разъемам N-female (розетка), грозоразрядник может быть установлен в разрыв кабельного тракта, соединяющего антенну с приемником/передатчиком сигнала (модемом, репитером). Место наиболее эффективной установки — вблизи защищаемого оборудования.

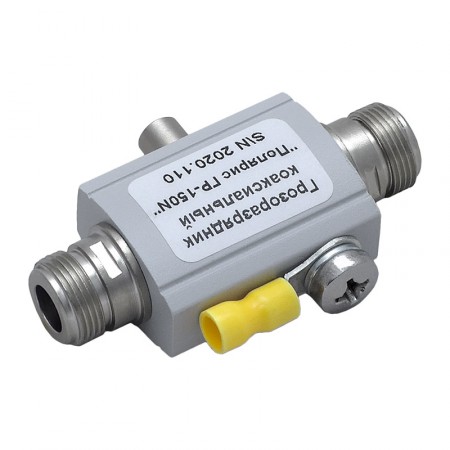

Отдельная клемма на корпусе Полярис 150N предназначена для подключения устройства к контуру заземления. Эксплуатация грозоразрядника без подключения к заземлению недопустима, поскольку при возникновении опасного электрического потенциала устройство не сможет работать в штатном режиме. Заземление в частном доме или на коммерческом объекте должно быть выполнено в соответствии с действующими правилами электробезопасности.

Как устроен модуль грозозащиты Полярис 150N?

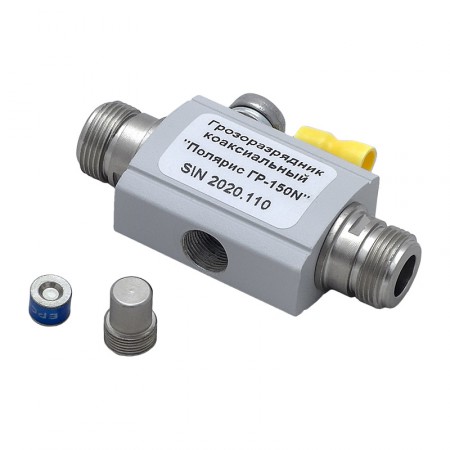

Полярис 150N представляет собой пассивный (не требующий внешнего питания) автоматический переключатель. Когда в системе отсутствуют токи предельных значений, грозоразрядник пропускает ВЧ-сигнал «насквозь» от одного N-разъема к другому, практически не влияя на мощность сигнала. При возникновении в кабеле опасного напряжения Полярис 150N перенаправляет ток на клемму заземления. В качестве замкового механизма используется сменный газонаполненный капсюль. Корпус грозоразрядника выполнен из металла, что обеспечивает прочность и долговечность устройства, а также высокие экранирующие свойства.

Диапазон рабочих частот грозоразрядника ограничен порогом 1 ГГц, поэтому представленная модель не подходит для систем усиления сотовой связи, охватывающих сотовые сети на частотах 1,8–2,6 ГГц.
