Диплексер BS-900/1800/2100

Диплексер BS-900/1800/2100 — пассивное устройство для разделения и объединения высокочастотных сигналов трех диапазонов: 900, 1800 и 2100 МГц. Один широкополосный вход принимает сигнал со всеми частотами сразу, а три выхода раздают отфильтрованные диапазоны по отдельным устройствам. В обратном направлении прибор объединяет разнородный сигналы в один тракт. Обновленный корпус с влагозащитой IP67 и креплением для мачты или столба открывает возможность уличного монтажа.

Чем диплексер отличается от простого делителя?

Обычный делитель мощности 1/3 просто разводит сигнал на несколько выходов с потерями около 5 дБ на каждое деление — вне зависимости от частоты. Триплексер работает иначе: он фильтрует сигнал по частоте и направляет каждый диапазон на отдельный выход без снижения мощности. Вносимые потери при этом не превышают 0,3 дБ на любом из трех выходов — значительно меньше, чем при простом делении.

Такой подход используется в случаях, где важно не просто разветвить линию, а точно распределить сигналы разных стандартов между частотно-чувствительными устройствами.

Где применяется эта модель диплексера?

BS-900/1800/2100 охватывает три наиболее распространенных диапазона российских операторов, на которых функционируют частоты сотовой связи и мобильного интернета: 698–960 МГц, 1710–1880 МГц и 1920–2170 МГц. На широкополосный вход поступает сигнал от одной антенны или передатчика, а три выхода позволяют гибко выстроить систему связи.

Например, диплексер используется в таких задачах:

• Подключение нескольких репитеров к одной наружной антенне — каждый репитер работает со своим диапазоном без взаимного влияния;
• Разводка сигналов разных стандартов по разным помещениям: например, GSM-900 (голосовая связь) в подвал, 4G — на верхние этажи здания;
• Объединение сигналов от нескольких узкополосных антенн в один тракт для передачи по общему кабелю;
• Совместная работа репитеров и 3G/4G-роутеров от одной наружной антенны.

Высокая развязка, защита от влаги и монтаж на мачту

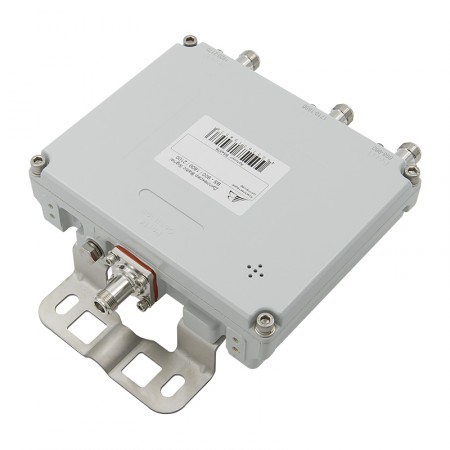

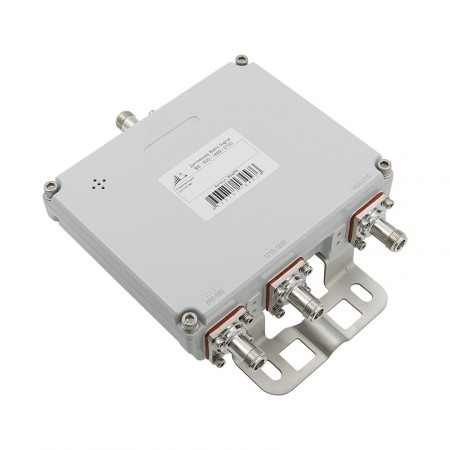

Новая версия диплексера BS-900/1800/2100 получила корпус с высоким уровнем защиты от внешних воздействий и универсальный крепеж на столб или мачту. Прибор готов к работе в требовательных проектах, где важен низкий уровень помех и высокая развязка:

• Максимальная подводимая мощность 300 Вт. Диплексер совместим с профессиональными радиомодулями и промышленными репитерами;
• Уровень изоляции между трактами — более 50 дБ. Сигналы с соседних выходов практически не проникают друг в друга, что позволяет объединять в одну систему мощные передатчики и усилители;
• Минимальная интермодуляция и потери. Уровень пассивной интермодуляции (PIM3) не превышает -155 дБн при двух несущих по 43 дБм — один из лучших показателей среди устройств этого класса, который гарантирует чистоту сигнала в многодиапазонных системах с несколькими одновременными несущими. Уровень вносимых потерь находится на отметке 0,3 дБ;

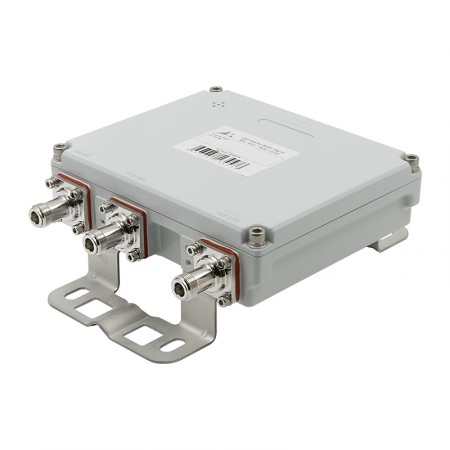

• Типовые коннектор N-female. Все ВЧ-входы на устройстве — розетки N-серии с волновым сопротивлением 50 Ом. Увеличенная длина коннектора упрощает накручивание ответных разъемов кабельных сборок;
• Металлический корпус с защитой IP67. Разъемы и стыки уплотнены прокладками, корпус герметичен. Это открывает возможность монтажа на улице и в неотапливаемых помещениях без дополнительных защитных боксов при температурном режиме от -40°С до +65°С;

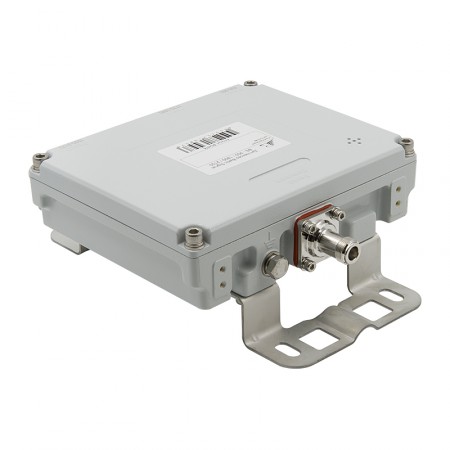

• Заземление и грозозащита. На корпусе прибора предусмотрена клемма заземления для отвода опасных токов электростатики во время грозовой ситуации (до 3 кА при импульсе 10/350 мкс);

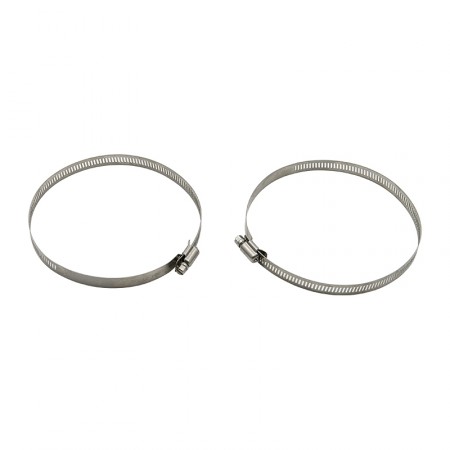

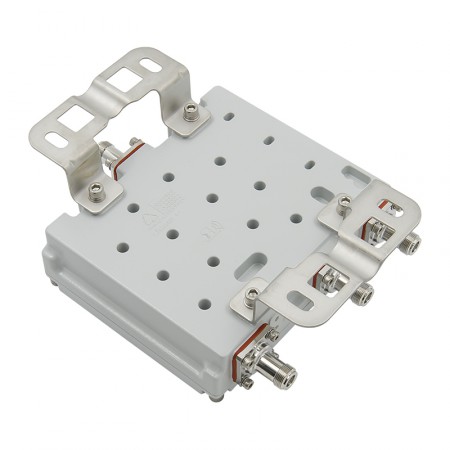

• Монтаж на мачту или столб большого диаметра. В комплект входят два червячных хомута и специальные кронштейны, присоединенные к корпусу. Диплексер можно сразу закрепить на трубостойке или столбе ⌀118–140 мм. При монтаже внутри помещения хомуты не используются — корпус можно зафиксировать на стене.

Чтобы купить триплексер BS-900/1800/2100, положите товар в корзину и оформите заказ на онлайн-доставку. По вопросам подбора и проектирования системы усиления с звоните по номеру 8-800-3333-965.
