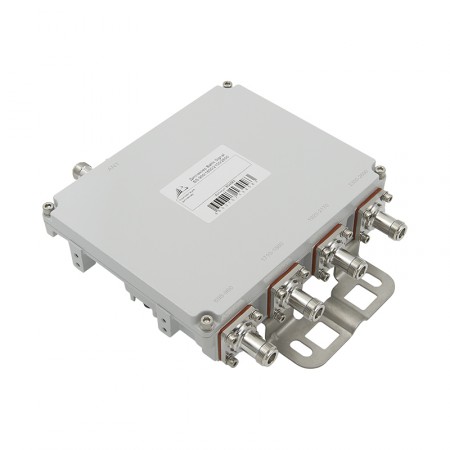

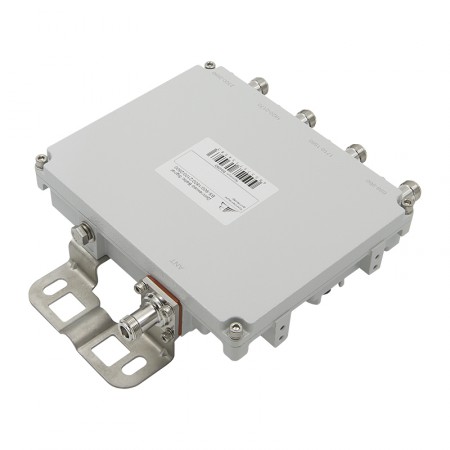

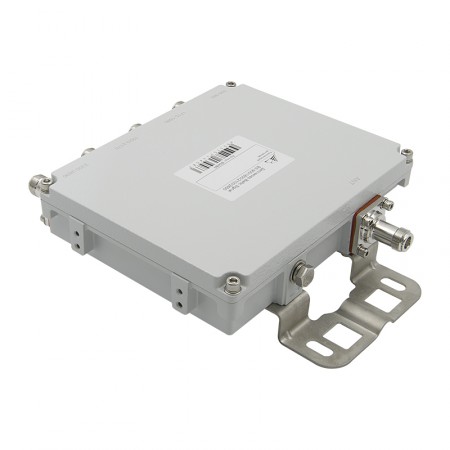

Диплексер BS-900/1800/2100/2600

Четырехпортовый диплексер для разделения и объединения сигналов сотовой связи в диапазонах 900/1800/2100/2600 МГц. Один широкополосный порт принимает все четыре диапазона одновременно, четыре частотных выхода раздают отфильтрованные сигналы по отдельным устройствам. По числу каналов такие устройства также называют квадплексерами. Герметичный корпус с защитой IP67, встроенной грозозащитой и универсальным креплением открывает возможность круглогодичной работы на улице без дополнительных боксов.

Какие диапазоны охватывает устройство?

Диплексер работает с четырьмя полосами частот, которые несут основную нагрузку в российских мобильных сетях. Каждая полоса направляется на отдельный выход:

• Разъем 1: 698–960 МГц. Стандарт GSM-900, UMTS-900, LTE B8 и B20. Самый «дальнобойный» диапазон: волны хорошо проникают сквозь стены и перекрывают большие площади, поэтому операторы используют его для базового покрытия за городом;
• Разъем 2: 1710–1880 МГц. Стандарты GSM-1800 и LTE B3. Одна из основных полос частот для голоса и 4G-данных в плотной городской застройке, пригородных и промышленных зонах;
• Разъем 3: 1920–2170 МГц. Стандарты UMTS-2100 и LTE B1. Полоса для 3G-сетей и один из диапазонов 4G у всех крупных операторов;
• Разъем 4: 2300–2690 МГц. Производительные сети LTE B7/B38/B40. Скоростной интернет четвертого поколения и звонки VoLTE в зонах с развитой мобильной инфраструктурой.

Чем диплексер отличается от делителя?

Обычный делитель мощности теряет около 6 дБ при разделении сигнала на четыре части и не разбирает его по частотам. Диплексер фильтрует входящий поток и направляет каждый диапазон на отдельный выход с вносимыми потерями менее 0,3 дБ — мощность на выходах почти не отличается от входной.

Развязка между трактами — более 50 дБ: сигналы соседних диапазонов не проникают друг в друга, что важно при одновременной работе нескольких радиомодулей, репитеров или сотовых модулей от одной антенны. Пассивная интермодуляция третьего порядка не превышает -155 дБн при двух несущих по 43 дБм — сигнал остается чистым даже при высокой мощности в системах с несколькими операторами и стандартами на общей магистрали.

Где применяется?

BS-900/1800/2100/2600 востребован там, где нужно разнести четыре высокочастотных диапазона по разным устройствам или помещениям без потери мощности на коммутации. Характерные сценарии:

• Подключение четырех однодиапазонных репитеров к одной уличной антенне: каждый усилитель получает свой диапазон и не влияет на соседние;
• Совместная работа репитера и LTE-роутера от единой антенны: например, диапазон 2600 МГц поступает на роутер, а прочие диапазоны — на усилитель связи в помещении;
• Объединение сигналов от нескольких приемных антенн: несколько наружных антенн сообщаются с одним и тем же оборудованием;
• Разводка разных стандартов по отдельным помещениям: диапазон 900 МГц — в подвал или на нижние этажи, остальные — в офисные зоны.

Производительность, грозозащита и монтаж

Квадплексер BS-900/1800/2100/2600 разработан для использования в промышленных условиях и подходит для интеграции в базовые станции, радиорелейные системы или системы усиления сигнала.

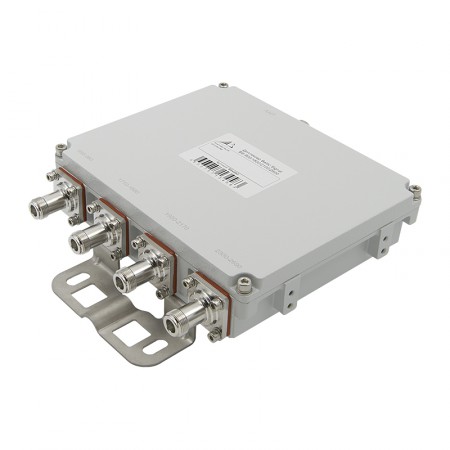

• Стандартные N-порты. Все пять портов выполнены в типоразмере N-female с волновым сопротивлением 50 Ом. Это один из индустриальных стандартов, под который выпускаются типовые кабельные сборки, антенны и прочие комплектующие;
• Вносимые потери — менее 0,3 дБ на каждом из четырех выходов. Снижение мощности сигнала при прохождении через прибор минимально, поэтому он подходит для требовательных систем;
• Максимальная подводимая мощность — 300 Вт. Выдерживает сигналы от промышленных ВЧ-источников, включая оборудование операторов связи;
• Развязка между трактами — более 50 дБ. Тракты изолированы и не влияют друг на друга, что позволяет задействовать несколько мощных и чувствительных активных устройств (например, репитеров) в общей системе;
• PIM3 — не выше -155 дБн. Низкая интермодуляция обеспечивает чистоту сигнала при работе с несколькими несущими (частый случай при работе разных стандартов мобильной связи);
• Защита от осадков IP67. Корпус весом 2,5 кг выполнен из металла с уплотнителями на разъемах и крышке. Степень защиты IP67 означает высокую герметичность и неограниченную работу под атмосферными осадками. Рабочий диапазон температур — от -40°С до +65°С;
• Встроенная грозозащита. Выдерживает импульс 3 кА с формой 10/350 мкс — это полноценная защита оборудования от электростатики, а не просто клеммный ввод. Наличие грозозащиты позволяет сэкономить на установке отдельного газоразрядника. Для работы защиты обязательно подключение клеммы к подходящему контуру/шине заземления!

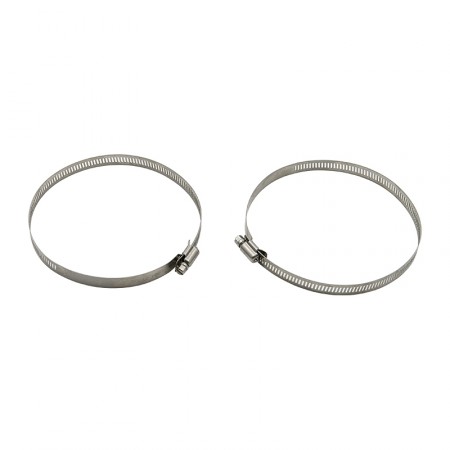

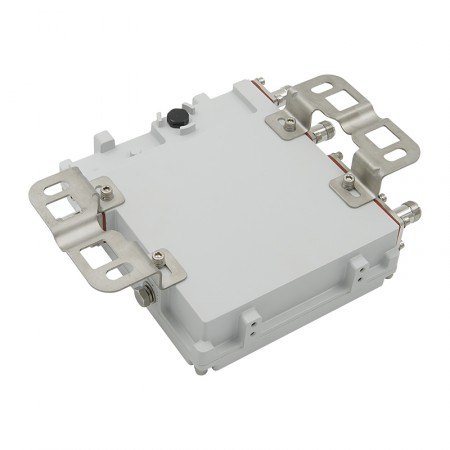

• Удобный крепеж на мачту. Корпус крепится на мачту или столб диаметром 118–140 мм с помощью хомутов и штатного крепежа. При установке в помещении тот же кронштейн фиксируется к стене напрямую.

Для подключения потребуются кабельные сборки с разъемами N-типа — подобрать нужные варианты можно в разделе каталога. По вопросам проектирования системы с диплексером звоните 8-800-3333-965.
