Диплексер BS - 900 / 1700-2700

Диплексер производства Baltic Signal для частотного разделения ВЧ-сигнала. Устройство оснащено тремя портами, один из которых является широкополосным, а два — частотно-избирательными. Применение диплексера BS - 900 / 1700 - 2700 позволяет «разложить» исходный сигнал на диапазоны 720–960 МГц и 1700–2700 МГц или, наоборот, «объединить» сигнал указанных диапазонов в общий высокочастотный тракт.

В каких случаях применяются ВЧ-диплексеры?

По сравнению с дешевыми делителями (сплиттерами), которые осуществляют деление сигнала по мощности, диплексеры выполняют фильтрацию сигнала и практически не влияют на выходную мощность. Диплексеры являются пассивными элементами, которые не требуют питания и могут использоваться с любыми ВЧ-устройствами: усилителями сотовой связи, приемопередатчиками базовых станций, приборами для измерений и др.

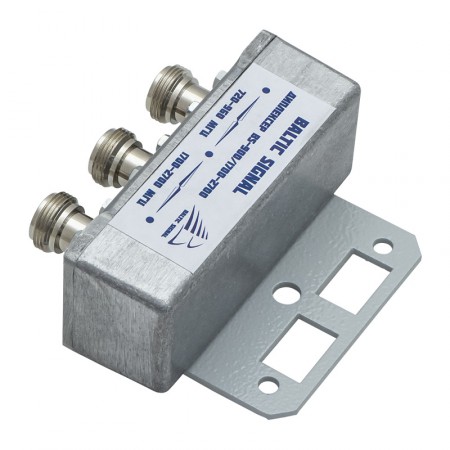

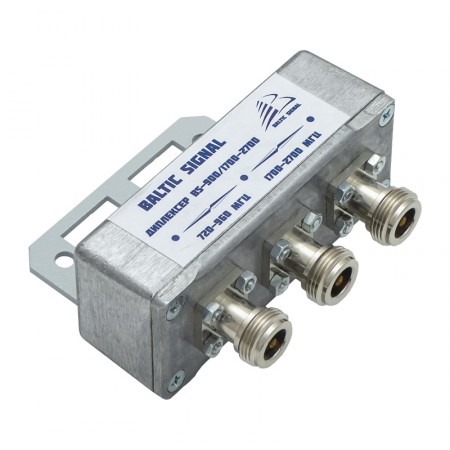

На корпусе диплексера BS - 900 / 1700 - 2700 размещены три коннектора N-female. Центральная розетка является широкополосной, боковые — фильтрующими. Наклейка на корпусе указывает распределение каждого порта по диапазонам: левый разъем «пропускает» частотный диапазон 720–960 МГц, а правый — 1700–2700 МГц.

Типовые сценарии применения:

• Два узкодиапазонных приемопередатчика подключаются к общей широкополосной антенне. Каждое устройство получит сигнал только «своего» частотного диапазона, при этом исходная мощность сигнала будет сохранена;
• Две узкодиапазонные антенны подключаются к общему приемопередатчику. Такое подключение обеспечивает распределение сигнала от устройства к антеннам с минимальными потерями;
• Возможно использование двух диплексеров для передачи сигнала от двух источников к двум приемникам по обще кабельной линии.

Качественная фильтрация ВЧ-сигнала для различных сценариев

В составе диплексера BS - 900 / 1700 - 2700 используются высокочастотные фильтры, которые гарантируют развязку до 35 дБ между отводами и минимальную потерю сигнала. Диплексер может применяться как в бытовых, так и в профессиональных сценариях:

• В системах усиления сотовой связи диплексер обычно используется для подключения одной уличной антенны к двум репитерам, установленным в разных помещениях. Например, репитер 3G-связи и интернета может быть установлен в зоне обслуживания клиентов, а репитер GSM-связи — в подсобном помещении, где не требуется доступ к интернет-сервисам;
• Возможно подключение нескольких уличных антенн к одному мультидиапазонному репитеру, 4G-модему или роутеру при необходимости «собрать» сигнал разной частоты или разных операторов;
• Также диплексеры — важный компонент базовых станций, измерительных систем и лабораторных тестовых стендов, где применяется частотно-чувствительное оборудование.

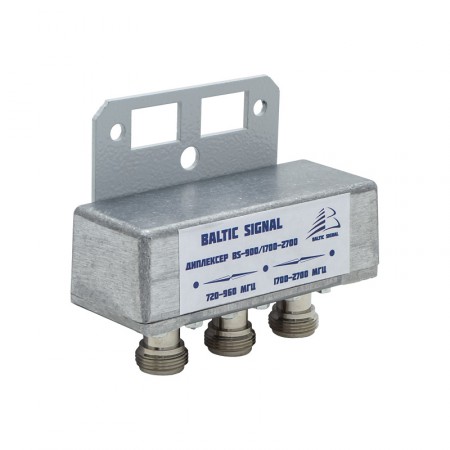

Устройство оснащено монтажной площадкой с отверстиями для метизов. Также предусмотрено крепление к фасадному кронштейну или мачте с помощью пластиковой стяжки или металлического хомута.
