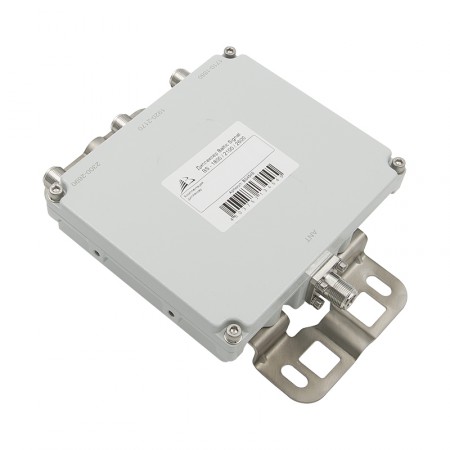

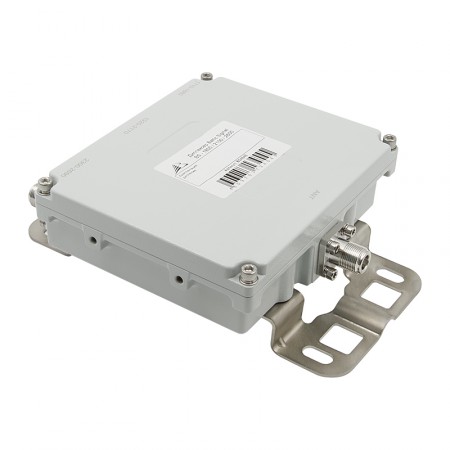

Диплексер BS-1800/2100/2600

Диплексер — прибор для разделения и объединения сигналов в поддиапазонах 1800, 2100 и 2600 МГц. Один широкополосный порт принимает все три диапазона одновременно, а три частотных выхода перенаправляют отфильтрованные сигналы по отдельным устройствам. Герметичный корпус с защитой IP67 и креплением под мачту открывает возможность уличного монтажа без дополнительных боксов.

Какие стандарты охватывает прибор?

Диплексер работает с тремя диапазонами, которые сегодня несут основную нагрузку по передаче мобильных данных в России:

• 1710–1880 МГц — мобильные сети GSM-1800 и LTE-1800 (B3). Диапазон широко задействован всеми операторами для голосовой связи и 4G-интернета в плотной городской застройке и пригородных районах;
• 1920–2170 МГц — UMTS-2100 и LTE-2100 (B1). Основная полоса для 3G-сетей и один из ключевых диапазонов 4G у всех операторов;
• 2300–2690 МГц — три стандарта LTE на высоких частотах (B7/B38/B40). Скоростной интернет четвертого поколения в крупных городах и населенных пунктах с развитой инфраструктурой.

Диплексер или делитель: в чем разница?

Обычный делитель мощности теряет 5 дБ при разветвлении сигнала на три части и не разбирает его по частотам. Диплексер (триплксер) фильтрует входящий поток и направляет каждый диапазон на отдельный выход с вносимыми потерями менее 0,3 дБ. Мощность сигнала на выходах практически не отличается от входной — потери на коммутации неизбежны, но они минимальны.

Развязка между трактами составляет не менее 50 дБ: сигналы соседних портов не мешают друг другу, что критично при одновременной работе нескольких радиомодулей или усиливающих репитеров.

Где применяется?

Модель BS-1800/2100/2600 востребована там, где нужно разнести три высокочастотных диапазона по разным устройствам или помещениям без потери мощности. Характерные сценарии:

• Подключение трех репитеров к общей наружной антенне: каждый усилитель получает свой диапазон и не оказывает влияния на соседние тракты;
• Совместная работа репитера и LTE-роутера от единой антенны: например, «верхние» LTE-частоты направляются на роутер, а нижние — на репитер для усиления голосовой связи;
• Подключение трех узкополосных антенн к общему передатчику без нежелательных потерь на делении;
• Разводка разных стандартов по отдельным помещениям с минимальным затуханием на магистрали.

Современное промышленное исполнение

Диплексеры Baltic Signal имеют высокие радиочастотные характеристики и заключены в современные всепогодные корпуса.

• Вносимые потери менее 0,3 дБ. Низкое затухание на каждом из трех выходов означает, что сигнал поступает на противоположный разъем практически с исходной мощностью;
• Высокая производительность. Пассивная интермодуляция (ПИМ) третьего порядка — не выше -153 дБн при двух несущих по 43 дБм. Высокая чистота сигнала принципиальна в системах, где по одной линии одновременно передаются сигналы нескольких видов связи;
• Максимальная подводимая мощность — 300 Вт. Такая мощность перекрывает требования любой коммерческой системы усиления;

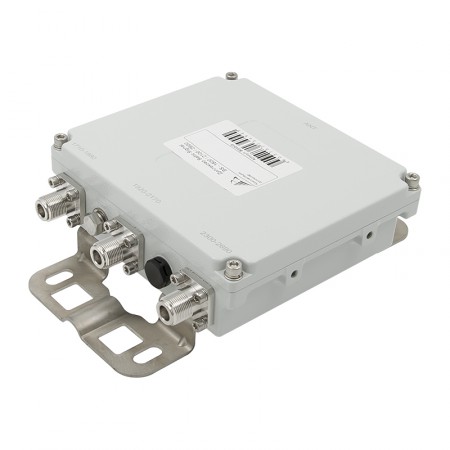

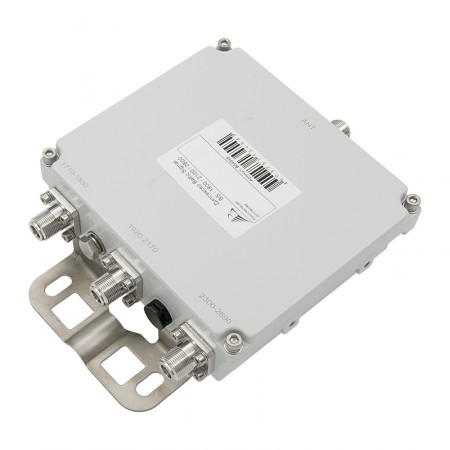

• Классические ВЧ-разъемы N-type. Все четыре порта — N-female с волновым сопротивлением 50 Ом. Это стандартные разъемы для промышленной радиотехники, включая репитеры;
• Защита оболочки по классу IP67. Модель BS-1800/2100/2600 оснащена прочным металлическим корпусом с уплотнителем на крышке, который обеспечивает степень защиты IP67 — устройство выдерживает интенсивные осадки и может без ограничений работать под дождем, снегом, в условиях высокой влажности или запыленности. Рабочий диапазон температур — от -40°С до +65°С;
• Встроенная защита от электростатики. На корпус триплексера выведена клемма заземления, которая отводит импульсы до 3 кА (10/350 мкс). Это повышает защиту оборудования во время грозы, когда в линии передачи могут возникать опасные токи;

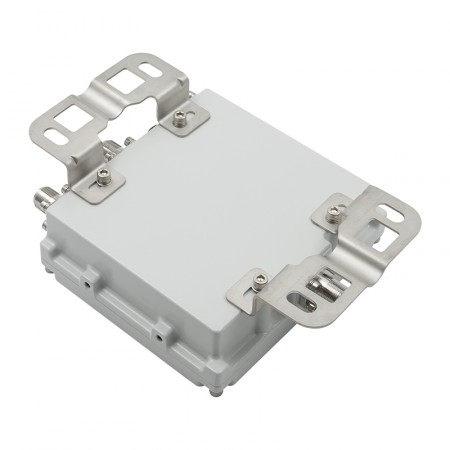

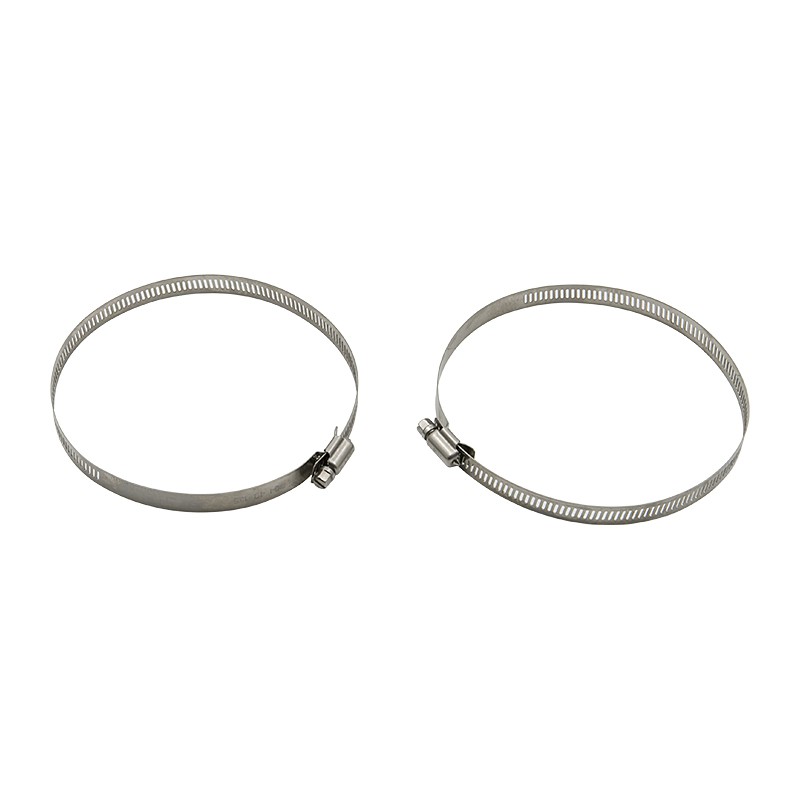

• Установка на стену или мачту. В комплект входят два червячных хомута большого диаметра, а корпус снабжен Г-образными крепежными элементами. Диплексер монтируется на мачту или столб ⌀118–140 мм или привинчивается к стене/ровной поверхности.

Для подключения потребуются кабельные сборки с разъемами N-типа — подобрать нужные варианты можно в каталоге. По вопросам проектирования системы с диплексером звоните 8-800-3333-965 — наши инженеры проанализируют ваш проект связи и предложат оптимальные комплектующие!
