Готовый набор оборудования от компании ДалСвязь для усиления сигнала мобильной связи стандартов GSM-1800, UMTS-2100 и LTE Band 3. В состав готового решения включен двухдиапазонный репитер сотового сигнала, комплект антенн и переходник для обеспечения совместимости компонентов по конфигурации разъемов. Выходная мощность репитера 50 мВт в сочетании с коэффициентом усиления 70 дБ позволяет ретранслировать усиленный сотовый сигнал в помещениях площадью до 200 м2.
Комплект усиления ДалСвязь DS-1800/2100-17C1 показывает высокую эффективность при установке в городских квартирах, дачных домах, кафе и магазинах. Для успешной работы комплекта необходимо наличие хотя бы слабого входящего сигнала в месте установки уличной антенны.
Поддержка сетей крупнейших операторов связи
Двухдиапазонный репитер ДалСвязь DS-1800/2100-17 поддерживает работу в частотных диапазонах 1800 и 2100 МГц и повышает качество сотовой связи и мобильного интернета в популярных стандартах GSM-1800, UMTS-2100 и LTE1800. Комплект успешно усиливает сигнал всех крупнейших операторов, включая МегаФон, МТС, Билайн и Tele2. Высокий коэффициент усиления 70 дБ позволяет успешно применять эту систему на границе действия сотовых сетей (например, в пригородах).
Выходная мощность 50 мВт достаточна для ретрансляции сигнала в помещениях площадью 200 м2. Обратите внимание, что на фактическую эффективность системы усиления будет влиять ряд внешних факторов, которые могут снизить площадь покрытия или дальность действия оборудования. В частности, на производительность системы может повлиять планировка помещения, наличие и качество экранирующих перекрытий, препятствия на пути распространения радиоволн, особенности ландшафта, исходная мощность передатчика и сторонние помехи.
Простое и понятное управление ДалСвязь DS-1800/2100-17
На корпусе репитера расположена панель управления, представляющая собой ЖК-экран и три клавиши. Номинальный коэффициент усиления может быть снижен в ручном режиме на 31 дБ. Ручная настройка усиления позволяет обеспечить оптимальный уровень мощности как в сторону абонентских устройств, так и в сторону оборудования базовых станций. Для пользователя доступна независимая настройка диапазонов 1800 и 2100 МГц.
Для подключения антенн на торцах корпуса DS-1800/2100-17 размещены разъемы N-female. Подключение и монтаж антенн должны производиться в строгом соответствии с инструкциями, изложенными в документации комплекта и усилителя. Подключение репитера к бытовой сети 220В осуществляется с помощью комплектного блока питания.
Комплект антенн для приема и ретрансляции сигнала
В качестве уличной (внешней) антенны для комплекта выбрана широкополосная модель DL-800/2700-8 с коэффициентом усиления 8–9 дБи. Характеристики антенны обеспечивают стабильный канал связи между репитером и оборудованием операторов. Диаграмма направленности DL-800/2700-8 требует точной настройки положения антенны относительно ближайших базовых станций.
Антенна DL-800/2700-8 оснащена встроенным кабелем длиною 10 м с разъемом SMA-male («папа»). Подключение кабеля уличной антенны к репитеру осуществляется с использованием переходника SN-321. Такое решение избавляет от необходимости сверлить большое отверстие в стене.
DO-900/2100-3L — штыревая комнатная антенна, которая распространяет усиленный репитером сигнал в помещении. Круговая диаграмма направленности позволяет охватить 360° пространства от точки установки DO-900/2100-3L и не требует позиционирования в сторону абонентов. Внутренняя антенна оснащена разъемом N-male и устанавливается на разъем репитера без использования кабельной сборки.
Комплект усиления ДалСвязь DS-1800/2100-17C1 — недорогое и практичное решение для улучшения качества связи и мобильного соединения. Компоненты системы хорошо сочетаются друг с другом и гарантируют соответствие заявленным техническим характеристикам.
Чтобы купить набор ДалСвязь DS-1800/2100-17C1, оформите заказ онлайн на нашем сайте. Если вы сомневаетесь, что представленное решение подойдет для ваших задач, воспользуйтесь бесплатной консультацией по номеру 8-800-3333-965!

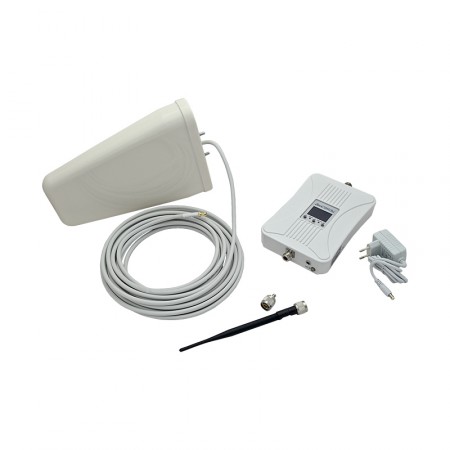

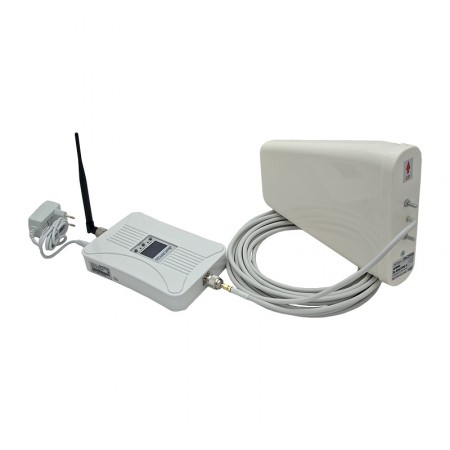

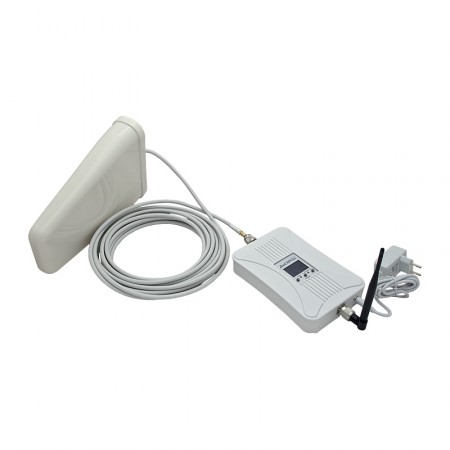

Состав комплекта:
- Репитер ДалСвязь DS-1800/2100-17
- Уличная антенна DL-800/2700-8 (направленная, 8–9 дБи)
- Комнатная антенна DO-900/2100-3L (штыревая, 2,5 дБи)
- Переходник SMA-female — N-male
Характеристики репитера | ||
Стандарты связи | GSM-1800, UMTS-2100, LTE1800 | |
Uplink | Downlink | |
Рабочий диапазон частот |
1710–1785 МГц 1920–1980 МГц |
1805–1880 МГц 2110–2170 МГц |
Максимальный коэффициент усиления | 65 дБ | 70 дБ |
Максимальная выходная мощность | 13 дБм (20 мВт) | 17 дБм (50 мВт) |
Диапазон регулировки коэффициента усиления | 31 дБ (с шагом 1 дБ) | |
Волновое сопротивление | 50 Ом | |
Неравномерность АЧХ | ≤ 12 дБ | |
Интермодуляционные составляющие |
9 кГц – 1 ГГц: < -36 дБм 1 ГГц – 12,75 ГГц: < -30 дБм |
|
Коэффициент шума | ≤ 8 дБм | |
КСВн входа и выхода | ≤ 2,5 | |
Питание (адаптер) | 5В, 2А | |
Потребляемая мощность | ≤ 10 Вт | |
Диапазон рабочих температур | от -10°С до +55°С | |
ВЧ-разъемы | N-female | |
Степень защиты корпуса | IP40 | |
Размер | 238 x 140 x 48 мм | |
Вес (нетто) | 1,3 кг | |
Вес (брутто) | 1,6 кг |
Характеристики антенны DL-800/2700-8 | ||
Рабочие диапазоны частот | 800–960 МГц | 1710–2700 МГц |
Коэффициент усиления | 8 дБи | 9 дБи |
Диаграмма направленности в горизонтальной плоскости | 75° | 60° |
Диаграмма направленности в вертикальной плоскости | 60° | 55° |
Волновое сопротивление | 50 Ом | |
КСВн | ≤ 1,5 | |
Поляризация | вертикальная / горизонтальная | |
Максимальная подводимая мощность | 50 Вт | |
Отношение вперед/назад | ≥ 15 дБ | |
Ветровая нагрузка | 40 м/с | |
ВЧ-разъем | SMA-male | |
Длина кабеля | 10 м | |
Тип крепления | на трубу Ø20–50 м | |
Материал корпуса | АБС, алюминий | |
Диапазон рабочих температур | от -40°С до +60°С | |
Размер (без крепления) | 300 x 210 x 65 мм | |
Размер (с креплением) | 420 x 210 x 65 мм | |
Вес | 1,16 кг |
Характеристики антенны DO-900/2100-3L | ||
Рабочие диапазоны частот | 800–960 МГц | 1710–2170 МГц |
Коэффициент усиления | 2,5 дБи | |
Диаграмма направленности в горизонтальной плоскости | 360° | |
Диаграмма направленности в вертикальной плоскости | 65° | 45° |
Волновое сопротивление | 50 Ом | |
КСВн | ≤ 1,5 | |
Поляризация | вертикальная / горизонтальная | |
Максимальная подводимая мощность | 50 Вт | |
ВЧ-разъем | N-male | |
Материал корпуса | пластик | |
Диапазон рабочих температур | от -40°С до +60°С | |
Размер | 220 x Ø20 мм | |
Вес | 45 г |
