Кабельная сборка N-male - 5 метров 8D-FB - SMA-male

Цена: 1 500 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3001

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

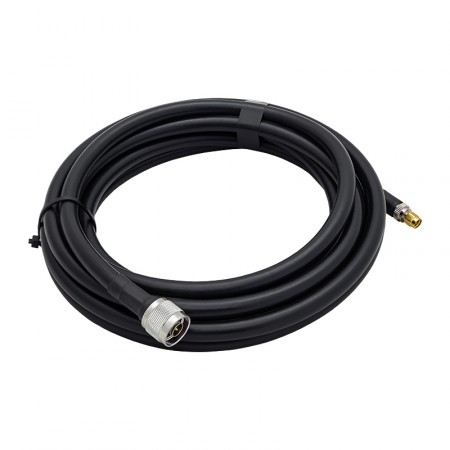

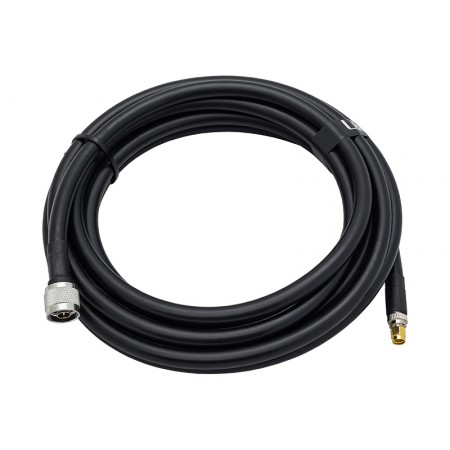

Соединительный кабель длиною 5 метров из качественного «коаксиала» 8D-FB с установленными разъемами N-male (вилка) и SMA-male (вилка). Эта кабельная сборка обычно используется для подключения уличных антенн к мобильным устройствам, таким как 4G-роутеры и стационарные GSM-телефоны. Благодаря минимальному коэффициенту затухания, это изделие может использоваться для передачи слабого сигнала.

Ключ к качественной связи

Марка 8D-FB отличается от более дешевых аналогов большим диаметром — 10,15 мм. В центре кабеля располагается центральная жила Ø2,56 мм, выполненная из омедненного алюминия. Вокруг проводника находится слой диэлектрика из вспененного полиэтилена. Внешний проводник (экран) состоит из фольги и плотной оплетки. Внешняя ПВХ-оболочка защищает изделие от УФ-излучения, влаги и других внешних воздействий.

Благодаря большому диаметру, кабель обладает низкими потерями. Его рекомендуется использовать, когда необходимо передать на устройство ослабленный сигнал оператора.

Для каких устройств?

Чаще всего это кабельная сборка используется для подключения внешней (уличной) антенны к абонентским устройствам с коннектором SMA. К таким приборам относятся:

  • 4G-роутеры, промышленные модемы, GSM-шлюзы;
  • Стационарные GSM-телефоны;
  • Антенные усилители;
  • Автомобильные репитеры.

Также возможно применение кабеля для соединения нескольких ВЧ-устройств друга с другом или в качестве удлинителя (при совместимости разъемов).

Преимущества:

  • Установка разъемов выполнена методом обжима. Игла коннектора припаяна к центральной жиле, а металлическая гильза опрессована кримпером (щипцами). Разъем плотно установлен на проводе, не болтается и не сползает;
  • Применение обжимных разъемов гарантирует, что кабельная сборка может быть подключена и отключена многократно;
  • После установки разъемов проводится обязательная процедура тестирования;
  • Кабель имеет низкие потери и подходит для использования в сложной радиочастотной обстановке.

Если вы не нашли подходящие коммутационные комплектующие в нашем каталоге, вы можете оформить заказную позицию. Наши инженеры изготовят соединительный кабель нужной длины с необходимыми коннекторами!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 5 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
