Кабельная сборка N-male - 7 метров 8D-FB - SMA-male

Цена: 1 540 р.
Скидка: По запросу
Наличие: Под заказ

Артикул: 4185

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

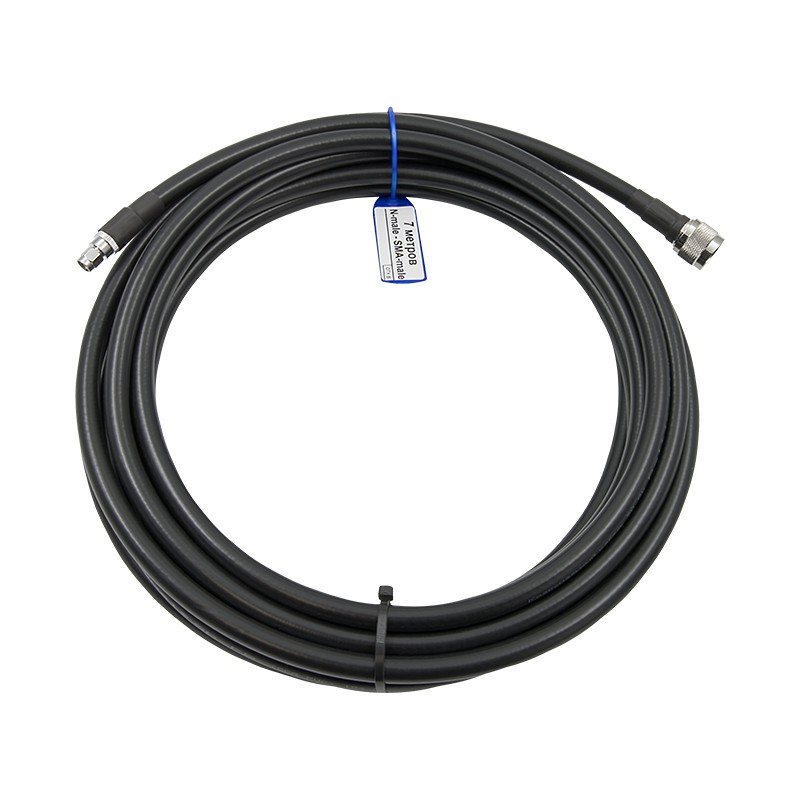

Кабельная сборка длиной 7 м выполнена на базе коаксиального кабеля типа 8D-FB и оснащена разъемами N-male и SMA-male. Она предназначена для подключения различных радиочастотных устройств, например, уличных антенн к LTE-роутерам или GSM-шлюзам.

Ключевая часть системы передачи сигнала

Хотя часто можно услышать мнение, что кабель — лишь вспомогательная составляющая в высокочастотных системах, на практике он играет первостепенную роль. Качество линий соединения непосредственно влияет на стабильность и мощность передаваемого сигнала. Поэтому применение надежных кабельных сборок — это важное условие для корректной работы ВЧ-систем. Точный выбор соединительных элементов обеспечивает минимальные потери и устойчивую связь.

Прочность и гибкость в одном решении

Основой сборки служит кабель 8D-FB с диаметром 10,15 мм и центральной жилой диаметром 2,56 мм. Материал жилы — алюминий с медным покрытием (CCA). Между сердечником и внешней изоляцией располагается слой диэлектрического материала, а также двойной экран, включающий металлическую оплетку и алюминиевую фольгу. Несмотря на крупное сечение, кабель остается достаточно эластичным, что позволяет удобно укладывать его как внутри помещений, так и на открытом воздухе.

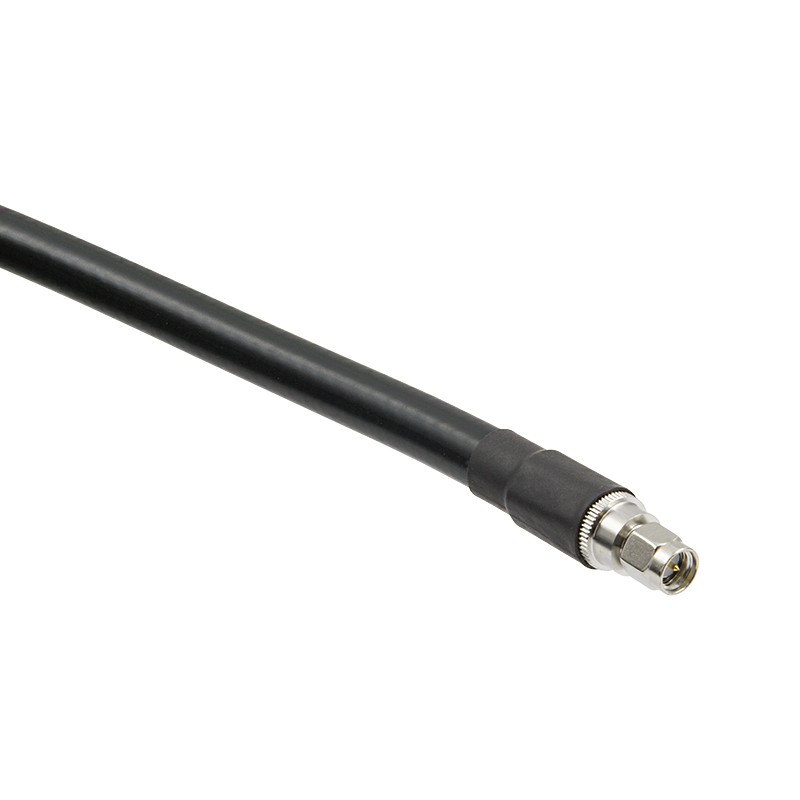

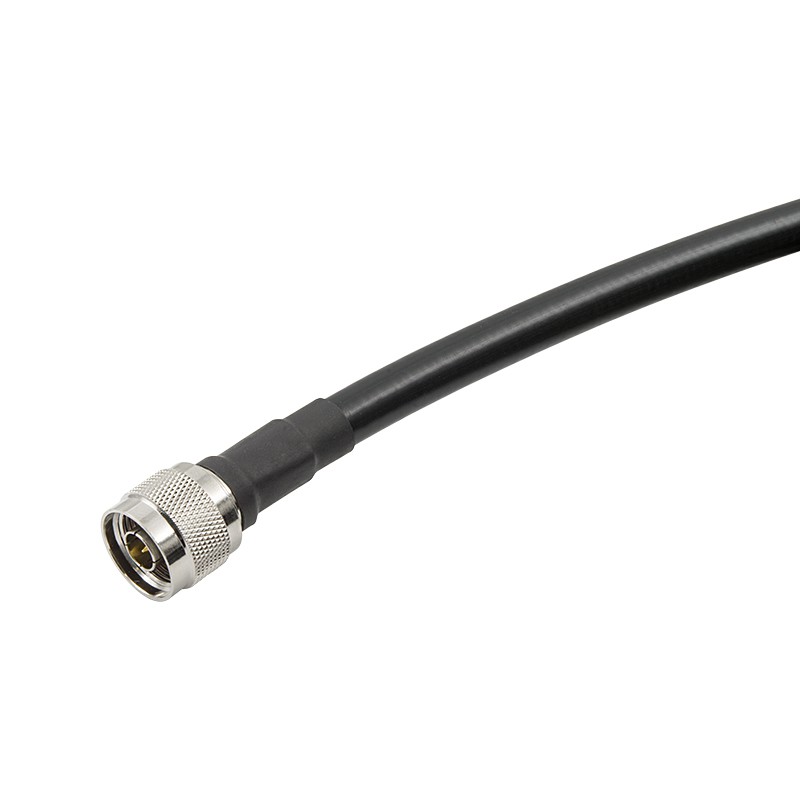

Оба конца кабеля оборудованы разъемами N и SMA типа «папа», поэтому эта сборка подходит для соединения оборудования с разными интерфейсами. Этот тип кабеля часто используют при установке:

  • LTE-маршрутизаторов, GSM-модемов и терминалов;
  • Настольных радиотелефонов стандарта GSM;
  • Усилителей сигнала, в том числе автомобильных и антенных;
  • Портативных измерительных приборов, таких как анализаторы спектра.

Кроме того, изделие может использоваться как удлинительный сегмент для уже смонтированных антенно-фидерных линий.

Надежная сборка и защита

Монтаж разъемов осуществляется методом механического обжима, что обеспечивает прочность соединений и предотвращает повреждение даже при частом подключении и отключении. В месте соединения кабеля с коннекторами предусмотрена термоусадочная изоляция — она препятствует проникновению пыли и влаги, позволяя использовать изделие как внутри зданий, так и на улице. Эксплуатация изделия возможна при температуре от -40°C до +75°C, в том числе при солнечном воздействии.

Каждый экземпляр проходит обязательную проверку на целостность и работоспособность, что исключает наличие скрытых дефектов и брака. Наши инженеры тестируют устойчивость коннекторов, а также «прозванивают» кабельную сборку, чтобы удостовериться, что отсутствуют обрывы или короткие замыкания.

В продаже представлена кабельная сборка длиной 7 метров с разъемами N-male и SMA-male. Если вам требуется кабель с другими характеристиками или длиной — в каталоге доступен широкий выбор вариантов, а также осуществляется изготовление под заказ по вашим параметрам. Наши специалисты ответят на ваши вопросы и предоставят всю информацию о товарах и системах усиления связи по телефону 8-800-3333-965!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 7 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C



Доставка и гарантия
Доставка по Москве 375 - 750 руб., 2–3 дня
Доставка по СПб 375 - 750 руб., 1–2 дня
Доставка по России 375 - 750 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Тип кабеля
8D-FB 8D-FB
Длина
7 м 7 м
Разъёмы
N-SMA N-SMA
Импенданс
50 Ом 50 Ом
