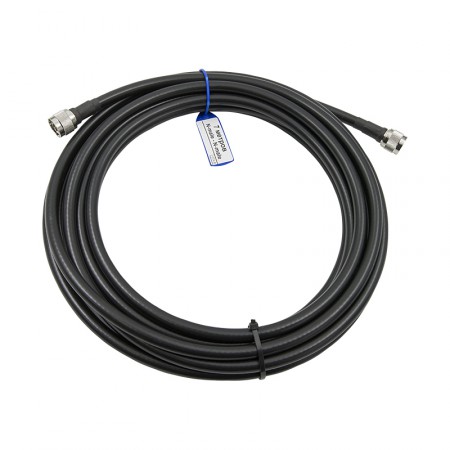

Кабельная сборка N-male - 7 метров 8D-FB - N-male

Кабельная сборка — необходимый компонент любой системы усиления, в которой радиосигнал передается от активного устройства к антеннам или другим приборам. На конце этого изделия размещены разъемы N-male (вилки), а его длина — 7 м. Благодаря использованию кабеля 8D-FB, удается добиться минимизации потерь.

Когда нужна такая кабельная сборка?

Коаксиальные кабели используются, чтобы соединить усилители, антенны, измерительные и прочие приборы. Надежная кабельная трасса гарантирует, что сигнал будет передан с минимальными искажениями. Вместо того, чтобы устанавливать разъемы на месте, можно использовать кабельные сборки — изделия, уже готовые к интеграции в радиосистему.

Эта сборка часто используется со следующими видами приборов:

• Репитеры и магистральные усилители в составе систем усиления мобильной связи;
• Передающие и приемные сотовые антенны;
• Оборудование WiFi и других беспроводных сетей;
• Измерители мощности, стационарные анализаторы спектра и т. п.

Во всех случаях наши джампер-кабели помогают передать сигнал от одного прибора к другому с наименьшим затуханием по пути!

Кабельная сборка с N-разъемами для мобильных сетей

Кабель 8D-FB используется, когда необходимо передать ослабленный сигнал или максимально снизить возможные потери. Этот соединительный кабель применим в системах, где используется волновое сопротивление 50 Ом.

• Низкие потери благодаря 8D-FB. Наружный диаметр провода — 10,15 мм. Достаточный диаметр позволяет передавать сигнал, даже если он ослаблен из-за внешних условий (например, прием сигнала внешней антенной на удалении от БС оператора). Затухание в кабеле на частоте 900 МГц (GSM) составит всего 0,95 дБ, а на высокой частоте 2500 МГц (LTE) — порядка 1,7 дБ;
• Сохранение достаточно гибкости. Несмотря на довольно большой диаметр, марка 8D-FB сохраняет гибкость и легко прокладывается в бытовых условиях. Эту сборку можно использовать как на промышленных объектах, так и в квартирах, дачных домах, офисах и т. п.;

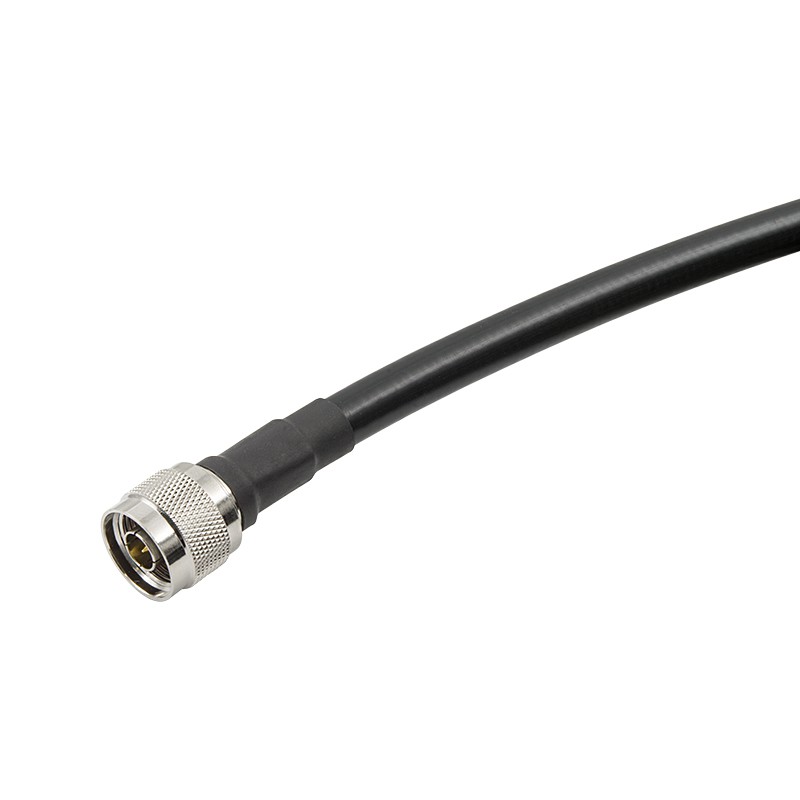

• Разъемы N-серии. На концах провода установлены одинаковые разъемы N-male (вилка). Это проверенные временем, стандартизированные коннекторы с резьбовым типом сочленения;
• Рабочий диапазон температур от -40°C до +75°C. Наружная оболочка провода выполнена из поливинилхлорида (ПВХ). Материал устойчив к температурным перепадам, а также выдерживает прямые солнечные лучи. Его можно использовать на улице без дополнительной защиты.

Сборки изготавливаются нашими инженерами обжимным методом. Это означает, что разъемы фиксируются специальными металлическими втулками, которые деформируются и «придавливаются» к проводу. В результате такие коннекторы не отпадают даже при длительной эксплуатации и частых переподключениях. Дополнительная защита от пыли и влаги обеспечена термоусадочными трубками.

После того, как монтаж разъемов завершен, наши инженеры проверяют изделие по стандартному протоколу испытаний. В него входит проверка разъемов на прочность обжима и тестирование мультиметром. Проверяется как исправность центральной жилы, так и отсутствие КЗ между проводником и экраном. По окончании тестов товар маркируется и передается в продажу.

Ваша радиосистема может нуждаться в соединительных кабелях с определенными параметрами и разъемами. Различные варианты сборок вы найдете в каталоге, а при отсутствии готовых решений можно сформировать индивидуальный заказ в конструкторе!
