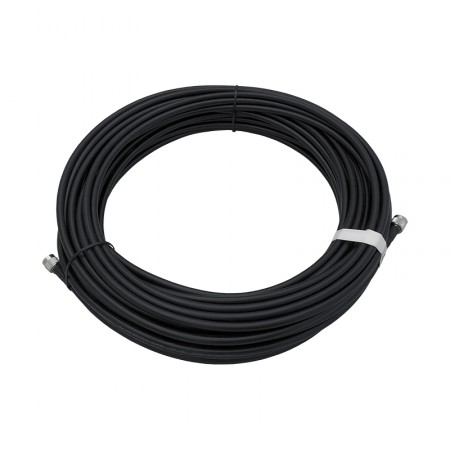

Кабельная сборка N-male - 40 метров 8D-FB - N-male

Цена: 6 800 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3237

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный шнур длиною 40 метров изготовлен на основе кабеля 8D-FB, который имеет низкие показатели затухания. С обеих сторон сборка оканчивается ВЧ-вилками N-male. Благодаря большой длине провода, вы сможете разместить радиооборудование в разных концах здания и даже на разных этажах. Чаще всего сборки с N-разъемами используются в усиливающих системах на основе репитеров мобильного сигнала.

Особенности кабеля и назначение коннекторов

Кабельная сборка изготовлена из марки 8D-FB. Наружный диаметр оболочки — 10,15 мм, а «внутри» скрывается несколько слоев. В центре располагается жила Ø2,56 мм (омедненный алюминий), вокруг которой расположена прослойка диэлектрика (вспененный полиэтилен). Вокруг диэлектрика находится двойной экран, состоящий из алюминиевой фольги и плетеной проволоки. Внешняя оболочка — черный ПВХ.

Благодаря достаточной толщине, кабель 8D-FB обладает пониженными потерями и часто используется в системах, где приоритет отдается качеству передачи сигнала. Наиболее типовые случаи использования:

  • С репитерами (усилителями) связи для подключения приемной антенны, раздающей антенны или линейного усилителя (бустера);
  • В системах распределения, в которых сигнал делится при помощи пассивных элементов (делителей, ответвителей, диплексеров и т. п.);
  • С прочими ВЧ-устройствами, которые согласованы на 50 Ом. Сюда могут относиться как специфические устройства радиосвязи, так и прочие сотовые приборы (модемы, LTE-роутеры, шлюзы);
  • Совместно с измерительными приборами для тестирования и калибровки ВЧ-устройств, а также в процессе пусконаладки и пробных запусков.

Перед использованием этого кабеля обязательно оцените влияние вносимых потерь на вашу систему связи! На расстоянии 40 м потери достигнут 5,44 дБ на частоте 900 МГц и 9,92 дБ на частоте 2500 МГц (без учета разъемов). Если эти значения недопустимы для вашей системы усиления, выберите кабельную сборку меньшей длины или отдайте предпочтение более толстому кабелю (10D-FB, 1/2″ SF, 1/2″ и др.).

Как изготавливается?

На отрезок кабеля устанавливаются разъемы обжимного типа. За удержание этих коннекторов на проводе отвечает специальная металлическая гильза, которая раздавливается обжимными щипцами. Сжимая часть разъема и кабель, эта гильза удерживает их вместе, не позволяя сборке «распасться» на составные части. Дополнительно сверху применяется термоусадка (она герметизирует стык, а также улучшает внешний облик разъема).

Обжимной метод является наиболее качественным и надежным. Произведенные таким образом сборки выдерживают многократные сопряжения. Кроме того, каждый произведенный шнур проходит ряд испытаний, включая оценку прочности разъемов, «прозвон» и проверку на КЗ.

Готовый кабель можно использовать внутри помещений и на улице при любой погоде и в любое время года. Дополнительная защита и герметизация не требуются!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 40 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
