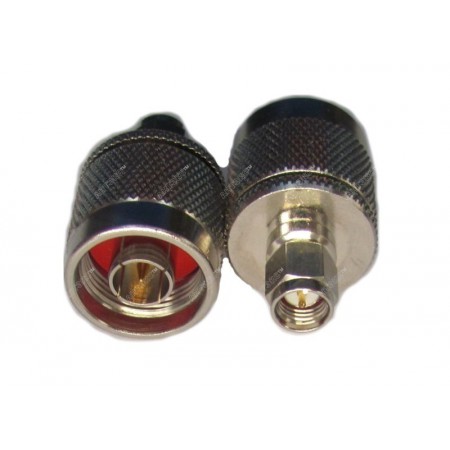

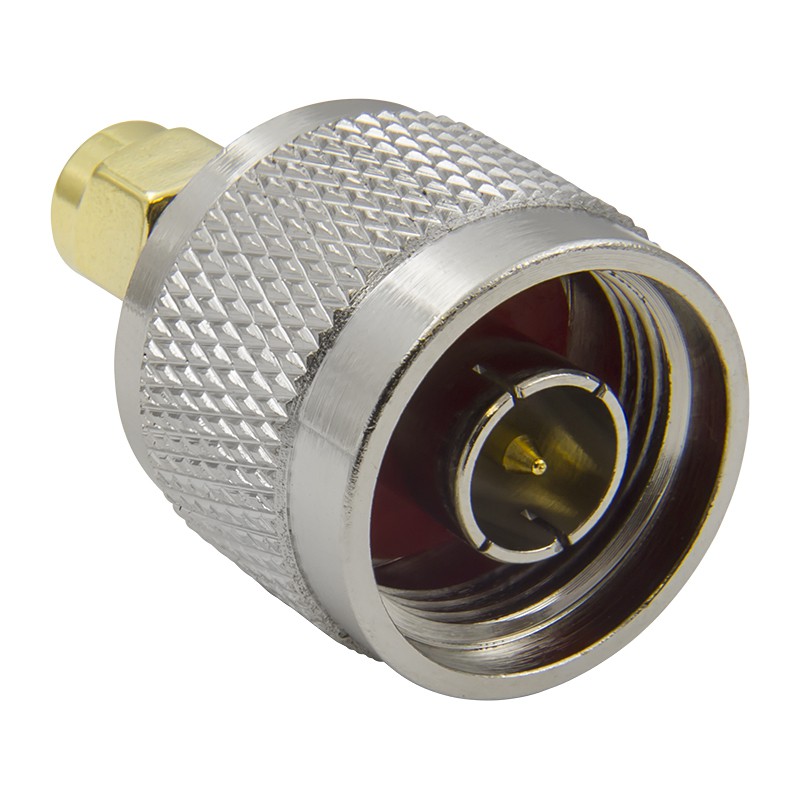

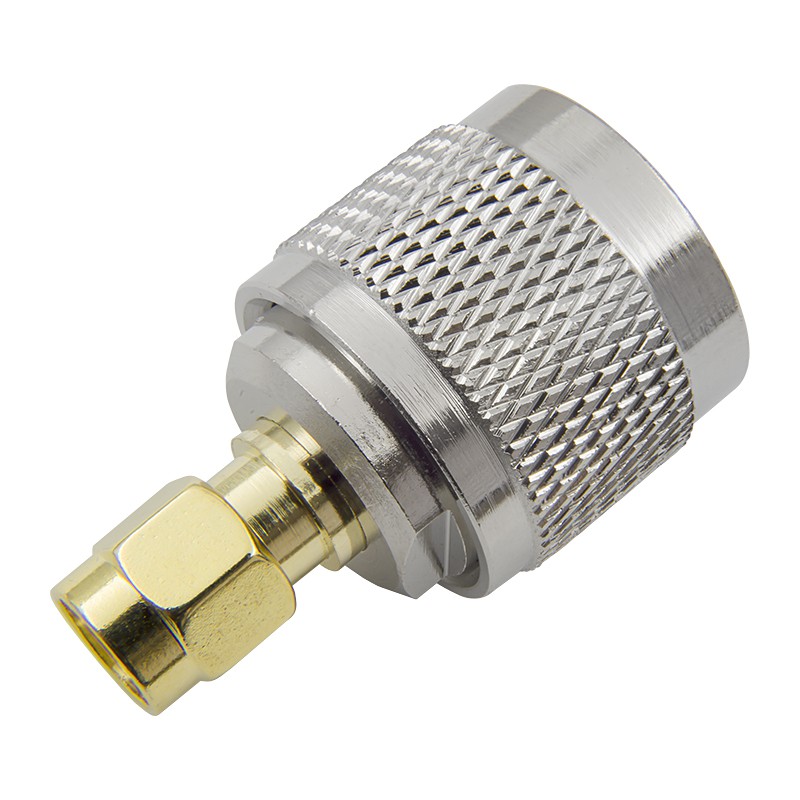

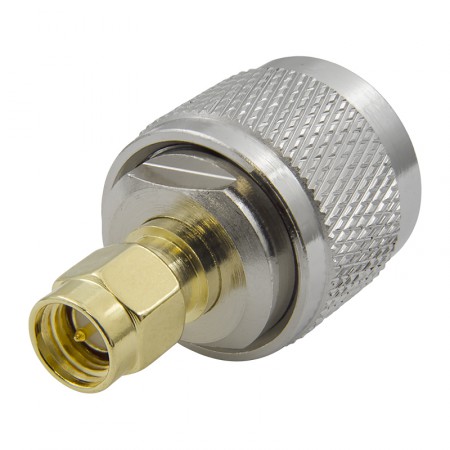

Переходник SN-311 SMA-male - N-male

SN-311 — прямой адаптер для стыковки двух разных семейств ВЧ-коннекторов: SMA и N. Такой переходник востребован в системах усиления сотовой связи, где порты разных устройств (антенн, репитеров, роутеров, кабельных сборок) выполнены по разным стандартам. Корпус никелирован, центральный контакт позолочен, диэлектрик — тефлон. Волновое сопротивление 50 Ом.

Маркировка SN-311 читается по стандартной системе обозначений:

• S — серия А: SMA;
• N — серия Б: N-type;
• 3 — тип устройства: переходник прямой;
• 1 — сторона А: вилка (male, папа);
• 1 — сторона Б: вилка (male, папа).

Где применяется межсерийный переходник?

SMA и N — два наиболее распространенных стандарта соединителей 50 Ом в телекоммуникационном и измерительном оборудовании. SMA чаще встречается на компактных абонентских устройствах: LTE-роутерах, модемах, репитерах небольшой мощности. N — на уличных антеннах, промышленных усилителях, грозозащитах и профессиональном оборудовании. На практике эти два мира часто пересекаются, и тогда без адаптера не обойтись.

Конструктивно эти две серии коннекторов несовместимы напрямую: у них разные диаметры корпуса и разный шаг резьбы. Физически вставить один в другой не получится — переходник здесь единственное корректное решение, не требующее замены кабеля или оборудования.

SN-311 устраняет несовместимость в обе стороны:

• Кабельный удлинитель с SMA-female подключается к антенне или грозозащите с портом N-female — например, при выводе кабельной трассы из помещения на уличное оборудование;
• Удлинитель с N-female подключается к роутеру или репитеру с портом SMA-female — актуально, когда готовый кабель с «неправильным» коннектором уже проложен и менять его нецелесообразно;
• Два устройства с портами SMA-female и N-female соединяются напрямую, без промежуточного кабеля — удобно при стендовой сборке или тестировании оборудования.

В измерительных задачах такой адаптер используют для соединения кабелей и нагрузок с анализаторами спектра, векторными анализаторами и измерителями КСВ, когда типы коннекторов прибора и тестируемого тракта не совпадают.

Один переходник вносит пренебрежимо малые потери — на уровне погрешности измерений. Но если в системе используется несколько адаптеров, стоит рассмотреть замену кабельной сборки на вариант с готовыми соединителями нужного типа.

Несовпадение коннекторов часто обнаруживается в самый неподходящий момент — когда монтаж уже почти завершен. SN-311 устраняет эту проблему без замены кабеля и переделки тракта. Оформите заказ через корзину на сайте! Задать вопросы можно по номеру 8-800-3333-965.
