Кабельная сборка N-male - 15 метров RG-58 - N-female

Кабельная сборка на основе «коаксиала» RG-58 с разъемами N-male и N-female для подключения оборудования на расстоянии до 15 метров. Длина позволяет размещать антенны и другие пассивные элементы на большом удалении от радиомодулей, усилителей и других приемных/передающих устройств. Благодаря сочетанию коннекторов вилка/розетка, можно использовать как удлинитель уже проложенных трасс.

Длинный кабель для соединения аппаратуры или кабелей

Отрезок кабеля 15 м снабжается соединителями N-male и N-female, что позволяет подключать оборудование с разнотипными коннекторами (когда на одном устройстве «мама», а на другом — «папа»). Альтернативное применение — в качестве удлинителя для масштабирования системы связи без замены всей кабельной линии.

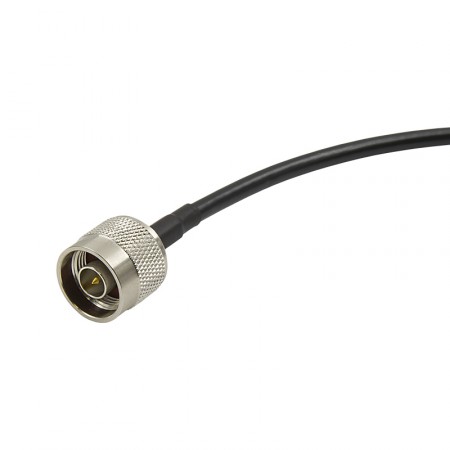

• Стандартные N-разъемы 50 Ом. N-male имеет центральный штырь с внутренней резьбой, а N-female — гнездо и внешнюю резьбу. Соединители совместимы с радиооборудованием и имеют стандартный импеданс 50 Ом. В современных ВЧ-приложениях N-коннекторы используются для подключения радиомодулей, ретрансляторов, антенн, измерительных приборов и т. п.;
• Кабель RG-58 A/U с медной жилой. Провод диаметром 5 мм имеет цельную жилу из меди, диэлектрик из вспененного полиэтилена и двойной экран (оплетка и фольга). Внешняя оболочка из ПВХ выдерживает температуры от -40°C до +70°C, что позволяет использовать кабель как в помещениях, так и на улице;

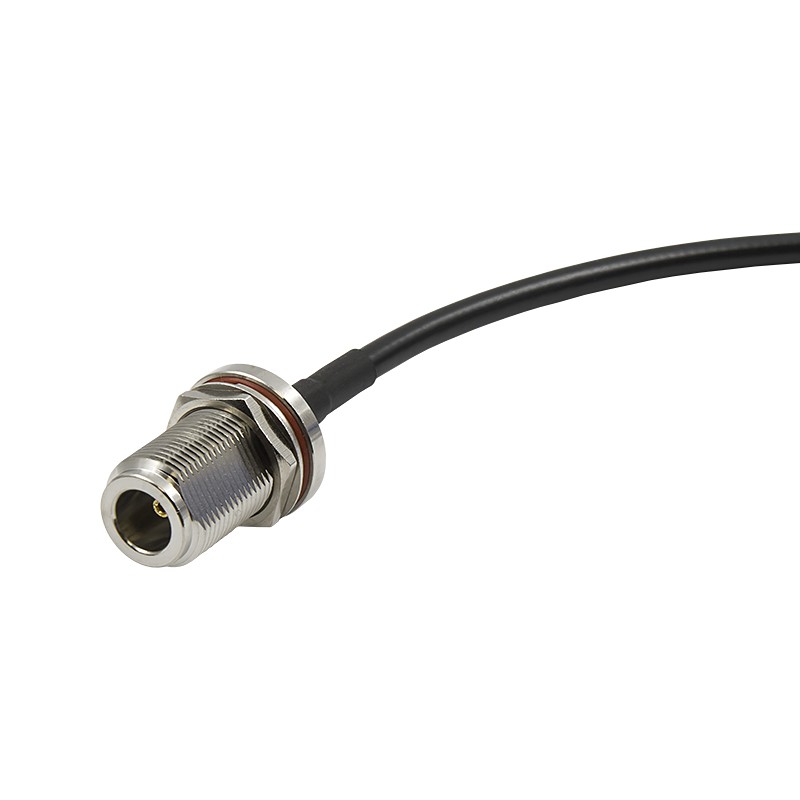

• N-female с гайкой. Разъем «мама» имеет гайку, при помощи которой конец провода можно зафиксировать на приборной доске, корпусе оборудования и т. п;
• Длина 15 м — для длинных соединений. Большая длина кабельной сборки позволяет удобно разместить оборудование, однако также начинает оказывать ощутимое влияние на уровень сигнала. Например, на частоте 900 МГц потери составят порядка 5,5 дБ, а на частоте 1800 МГц — 7,9 дБ. Потери должны быть учтены в вашей радиосистеме, чтобы избежать возможных сбоев.

Чаще всего сборка этого типа используется в системах усиления связи с репитерами, WiFi-системах, для коммутации промышленного РЧ-оборудования и т. п.

5 правил кабельной сборки

Соединительный кабель — важный элемент любой системы, без которого не будет функционировать даже самое дорогое и качественное оборудование. Понимая это, мы не экономим на передающих компонентах и следует внутренним правилам:

1. Только от проверенных поставщиков. Мы не доверяем «ноунейм»-продукции и выбираем кабель и разъемы от надежных брендов, с которыми сотрудничаем не один год. Приоритетная марка кабеля для нас — российская Baltic Signal;
2. Обжимные коннекторы для RG-58 A/U. Для большинства коаксиальных кабелей мы используем метод опрессовки. Разъем не фиксируется гайкой, а обжимается гильзой с использованием кримперного инструмента. Это гарантирует долгий срок службы, устойчивость к вибрациям и частым переключениям;
3. Проводим тщательный контроль. Ни одна кабельная сборка не проходит мимо нашего отдела контроля качества. Инженер вручную тестирует основные параметры: прочность обжима, работу сборки (целостность жилы) и отсутствие брака (КЗ между оплеткой и проводником, перегрев центрального контакта при пайке и т. п.). Только идеально выполненные сборки передаются в продажу;
4. Обеспечиваем герметизацию. Наши кабельные сборки можно использовать на улице! Кабель не только устойчив к УФ-излучению и морозу, но также имеет термоусадку, которая защищает «хвост» коннектора от влаги и пыли;

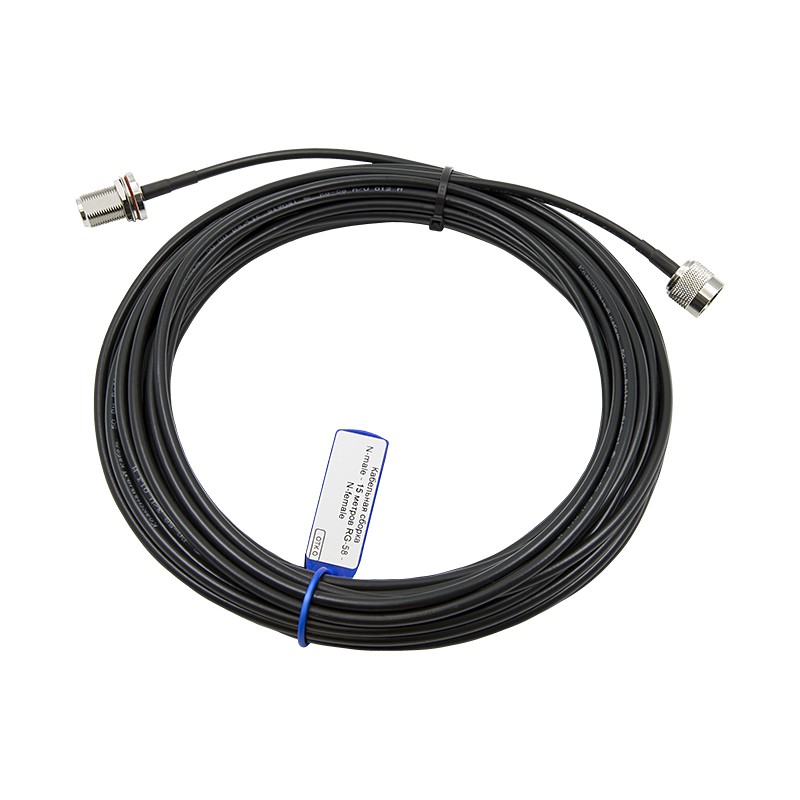

5. Делаем поиск нужной сборки проще. Сборка поставляется с табличкой, на которой указаны ее основные параметры. Это делает поиск нужного изделия во время монтажных работ простым и быстрым.

Кабельная сборка упрощает развертывание ВЧ-систем без самостоятельной пайки и обжима. Позвоните по номеру 8-800-3333-965 для уточнения наличия или закажите звонок на нашем сайте!
