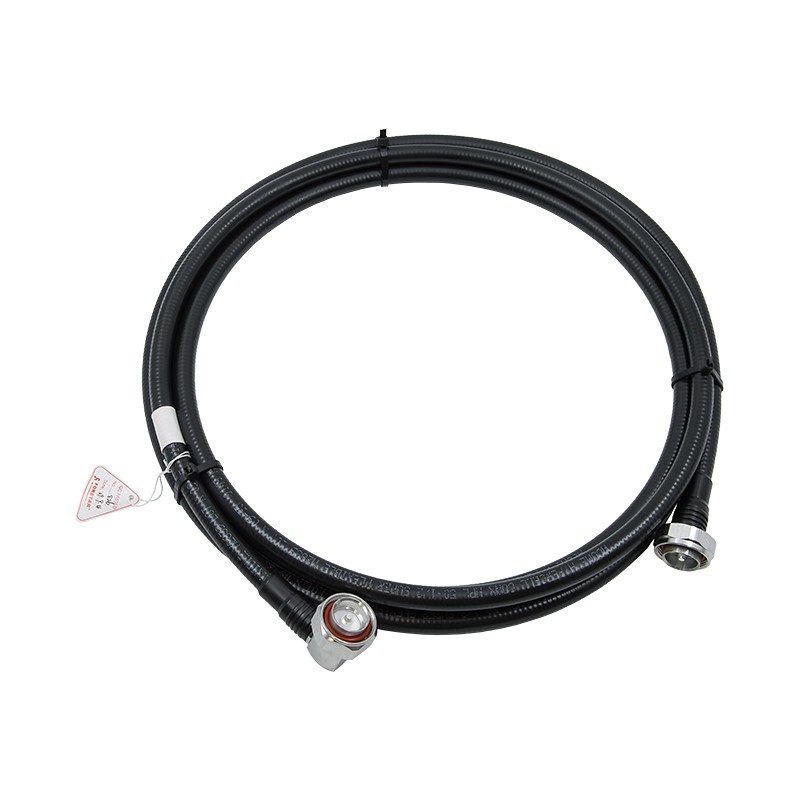

Кабельная сборка DIN-male - 5 метров 1/2 SF - DIN-male угловой

Кабель-джампер для профессиональных радиосистем с установленными вилками 7/16 DIN. Провод используется в составе базовых станций операторов, промышленном WiFi-оборудовании и в прочих аппаратных ВЧ-комплексах. Изделие имеет длину 5 метров и изготовлено на базе фидера повышенной гибкости 1/2ʺ SF.

Кабельная сборка для профессиональных систем

Изделие сочетает разъемы промышленного класса с качественным фидерным кабелем, который гарантирует минимальные потери. Такие джамперы применяются в промышленных системах для соединения приемных и передающих модулей с антеннами и распределительными приборами.

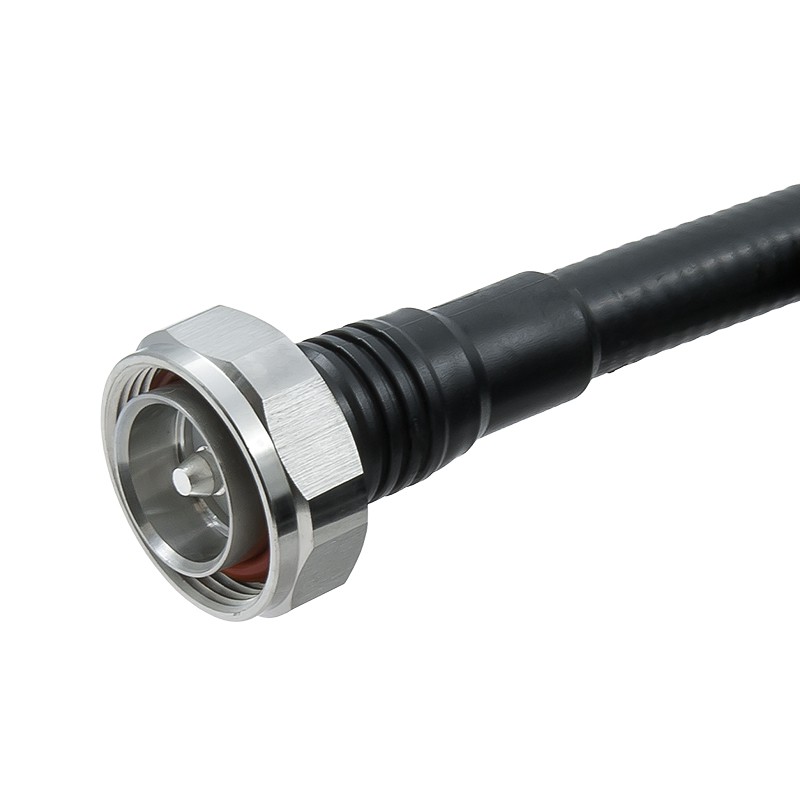

• Разъем 7/16 DIN для соединений с низкими потерями. На обоих концах джампера располагаются вилки формата 7/16 DIN. На одной стороне — прямой коннектор, на противоположном конце — угловой. Эти разъемы применяются в системах, где требуется передача сигнала высокой мощности с наименьшими потерями. Название указывает на размеры соединителей: 7 мм — диаметр внутреннего контакта, 16 мм — внешнего;
• Пониженные потери благодаря фидеру 1/2ʺ SF. Коннекторы установлены на качественном кабеле марки 1/2ʺ SF. Этот фидер повышенной гибкости (SF — англ. Super Flexible) имеет диаметр около 13,4 мм, хорошо гнется и при этом обеспечивает высокий уровень защиты от помех за счет сплошного экранирования медной трубкой;
• Длина — 5 метров. Длина кабельной сборки достаточна для соединения блоков и антенн, расположенных на общей опоре или установленных в одном помещении. Такие кабели часто называют джамперами или перемычками, поскольку с их помощью выполняют межблочные соединения. Для более коротких соединений доступна версия длиной 3 м;
• Подходит для высокочастотных систем (до 10 ГГц). Джампер спроектирован для передачи частот мобильной связи, WiFi и других стандартов на частотах вплоть до 10000 МГц;
• Производство заводским методом. Коннекторы установлены промышленным способом и защищены колпачками, которые препятствуют проникновению внутрь пыли и влаги. Разъемы рассчитаны на большое количество циклов эксплуатации (подключения и отключения) и могут использоваться как внутри помещений, так и в уличных условиях.

Когда используются джамперы 1/2ʺ SF?

В отличие от фидеров большего диаметр (1/2ʺ и 7/8ʺ), серия Super Flexible сохраняет достаточную гибкость при умеренных потерях. Например, на частотах мобильной связи 900 МГц джампер внесет затухание не более 0,5 дБ (на 5 м), а на более высокой LTE-частоте 1800 МГц — на уровне 0,75 дБ. Большинство радиочастотных систем позволяют полностью пренебречь такими потерями.

Сплошной экран защищает передающую линию от помех, которые возможны при групповой прокладке кабелей. Джампер на базе 1/2ʺ SF можно использовать с MIMO-передатчиками или в комплексных решениях с несколькими радиомодулями для разных стандартов.

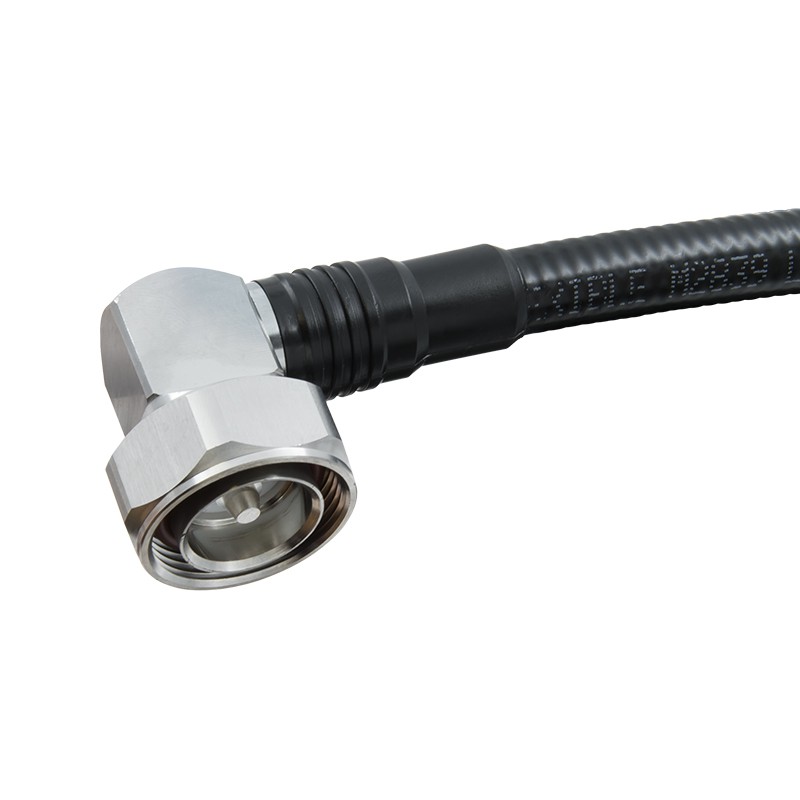

Угловой разъем DIN-male упрощает коммутацию оборудованию в условиях ограниченного пространства, при плотном размещении модулей, активных и пассивных радиоустройств.

Чтобы купить джампер с разъемами DIN-male, добавьте товар в корзину и оформите заказ онлайн. Если у вас остались вопросы или для вашего проекта требуется индивидуальный подбор комплектующих — позвоните нам по телефону 8-800-3333-965!
