Сплиттер питания PoE пассивный

Сплиттер PoE — это устройство, по своему принципу работы обратное инжектору. Задача этого аксессуара состоит в разделении общего потока данных и питания, передающихся по витой паре от источника, на раздельные линии данных (штекер RJ-45) и постоянного тока (DC-штекер 5,5 x 2,1 мм). При помощи сплиттера можно обеспечить передачу питания для приборов, не имеющих поддержки PoE, посредством витой пары на большое расстояние.

Принцип работы и схемы подключения

Технология Power over Ethernet обеспечивает питание сетевых устройств, таких как точки доступа WiFi, IP-камеры и телефоны, посредством того же кабеля, по которому передаются данные. Однако часто возникает ситуация, когда необходимо обеспечить оптимальную схему питания оборудования, которое не поддерживает входной ток по сетевому LAN-порту. В этом случае на помощь и приходят разделители (англ. Splitter).

Существует две основные схемы их применения:

• Источник PoE – - – сплиттер – - – не-PoE устройство. Источником часто служит коммутатор или роутер с поддержкой выходного напряжения на LAN-портах. Сплиттер выполняет разделение общего потока данных и напряжения, позволяя подсоединить целевое устройство к локальной сети посредством штекера RJ-45 (LAN). Электрический ток выводится на отдельный кабель со стандартным штекером DC (5,5 x 2,1 мм);
• Коммутатор / роутер – - – инжектор – - – сплиттер – - – не-PoE устройство. В этой схеме пара из инжектора и сплиттера используется совместно, чтобы обеспечить питание оборудования на большом расстоянии даже при отсутствии прочих PoE-совместимых устройств в сети.

Передача питания по «пассивной» технологии

Предлагаемая модель использует пассивный вариант технологии Power over Ethernet, известный под названием Passive PoE. В рамках этой реализации отсутствует процесс согласования напряжения, то есть питание передается напрямую от источника без выполнения каких-либо согласующих процедур.

Основные характеристики и особенности:

• Поддерживается передача напряжение до 50В. Выходное напряжение (на DC-штекере) соответствует входному вольтажу от источника;
• Для передачи напряжения задействованы контактам витой пары 4, 5 (+), 7, 8 (−). По этим контактам предается только ток, передача данных отсутствует;
• Поскольку для передачи данных задействованы лишь две пары, скорость ограничена значением 100 Мбит/с (стандарты 10BASE-T и 100BASE-T).

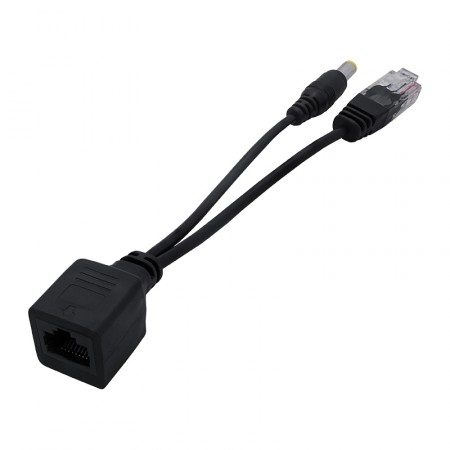

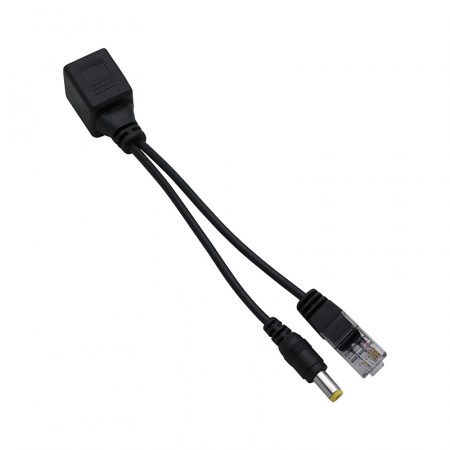

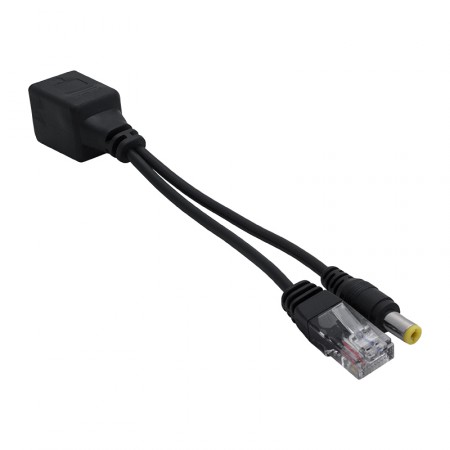

Удобство аксессуара заключается в его компактности: прибор выполнена на двух отрезках кабеля с общей розеткой (входной порт «данные + напряжение»). Длина прибора составляет около 17 см. Благодаря такому форм-фактору, этот аксессуар не нужно дополнительно размещать и монтировать: он просто встраивается в кабельную линию.

Сплиттеры часто используются для оптимизации СКС. С помощью этих небольших аксессуаров вы сможете избежать монтажа протяженных трасс силового провода, ограничившись прокладкой обычного Ethernet-кабеля. Купить прибор можно прямо сейчас на нашем сайте! Нужна помощь в выборе устройств? Наши менеджеры подберут правильное оборудование по телефону 8-800-3333-965!
