Инжектор питания PoE пассивный

Инжектор используется для подключения питания к PoE-совместимому устройству с использованием его комплектного БП. В отличие от других инжекторов, имеющих встроенный адаптер, эта модель требует наличия блока питания с DC-штекером. Максимальное входное напряжение — 50В.

Технология PoE для передачи напряжения по Ethernet

Технология Power over Ethernet (PoE) используется, чтобы подключить к электрической сети сетевые устройства без использования длинного силового кабеля. При использовании технологии PoE электрический ток и данные передаются по единому Ethernet-кабелю, что дает возможность разместить оборудование на большом расстоянии от электрической розетки.

Технология PoE широко распространена среди оборудования для наблюдения, мониторинга и мобильного подключения. В частности, ее используют:

• Камеры IP-видеонаблюдения;
• IP-телефоны, домофоны;
• Точки доступа WiFi, маршрутизаторы и коммутаторы;
• Комнатные и уличные LTE-роутеры.

Passive PoE — разновидность технологии, которая не предусматривает согласование напряжения перед подачей тока. Это означает, что инжектор данного типа нужно использовать с особым вниманием, избегая подключения к обычным (несовместимым) устройствам.

Инжектор PoE для использования с отдельным адаптером

Прибор может передавать ток напряжением до 50В, однако точный вольтаж и максимальная сила тока определяется подключенным адаптером. Передача питания происходит по методу B: контакты 1, 2, 3 и 6 используются для данных, а контакты 4, 5, 7 и 8 — для тока. Поскольку для передачи данных задействованы лишь две пары, скорость передачи данных ограничена стандартом Fast Ethernet (10/100 Мбит/с).

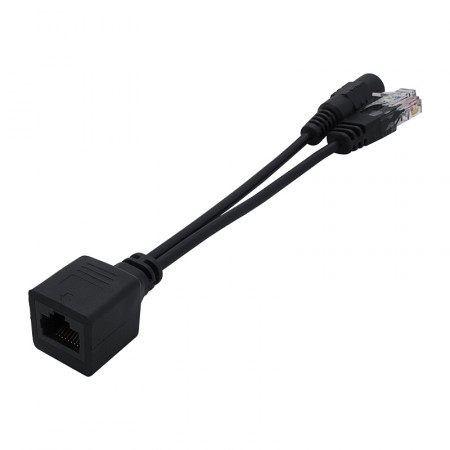

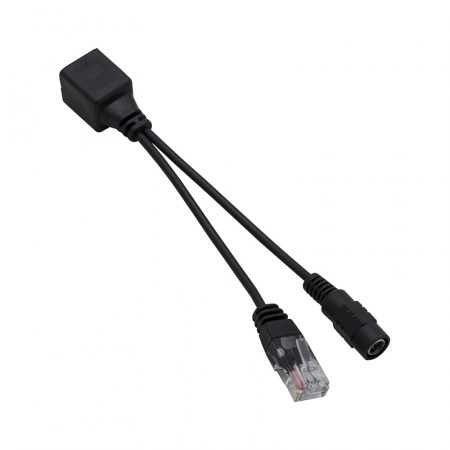

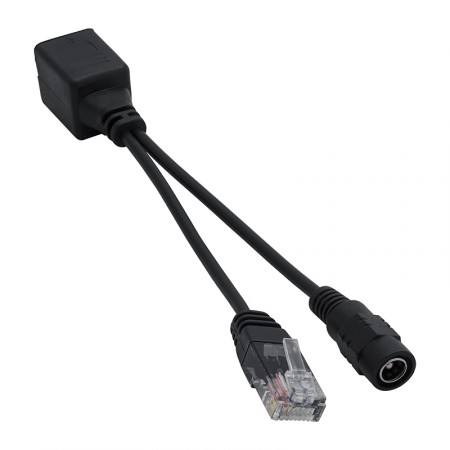

По своей конструкции аксессуар состоит из двух отрезков кабеля «витая пара», соединенных общей розеткой. Общая длина аксессуара — около 17 см. Отрезки кабеля имеют следующие установленные разъемы:

• Общая розетка RJ-45 (питание + данные) используется для соединения с питаемым прибором при помощи патч-корда;
• Вилка RJ-45 для передачи данных (LAN), без напряжения. Используется для соединения питаемого устройства с последующим звеном сети (сетевой платой компьютера, коммутатором, роутером и т. п.);
• Розетка DC (5,5 x 2,1 мм) для подключения блока питания.

Важно! Перед использованием этого инжектора обязательно убедитесь, что параметры используемого БП совпадают с требованиями по напряжению Passive PoE вашего устройства! Подача более высокого вольтажа на сетевой порт может привести к частичному или полному выходу оборудования из строя!

Благодаря своей конструкции, подразумевающей использование штатного БП устройства, этот инжектор позволяет снизить затраты на сетевые комплектующие. Чтобы купить аксессуар, просто положите товар в корзину и оформите заказ онлайн. Остались вопросы? Позвоните по телефону 8-800-3333-965 или закажите обратный звонок!
