Аттенюатор AT-20S-10W (SMA, 20 дБ, до 10 Вт)

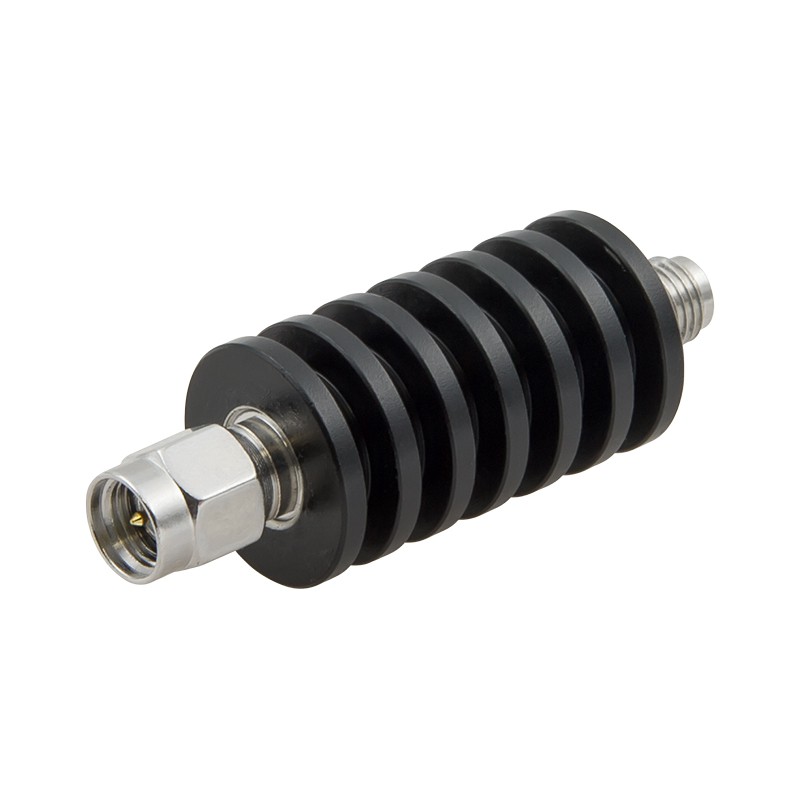

Аттенюаторы представляют собой пассивные ВЧ-компоненты, предназначенные для понижения уровня радиосигнала. Модель AT-20S-10W способна работать с сигналами мощностью до 10 Вт и обладает коэффициентом ослабления 20 дБ. Аттенюатор имеет форм-фактор соединительного адаптера и оснащен разнотипными разъемами формата SMA: один конец имеет штекер (male), а противоположный — гнездо (female).

Основные задачи аттенюаторов SMA

Устройства этого типа применяются в различных радиосистемах, где необходимо:

• Обезопасить чувствительное оборудование от избыточного сигнала;
• Компенсировать усиление при калибровке и измерениях;
• Предотвратить самовозбуждение (осцилляцию) в системах усиления сигнала.

Аттенюаторы применяются с усилителями (повторителями) сотовой связи, анализаторами спектра, генераторами и другими приборами, рассчитанными на ограниченную входную мощность. Часто они имеют автоматическую регулировку или встроенную ручную аттенюацию, однако в производительных системах штатных ограничителей может быть недостаточно. В этом случае применяются наружные аттенюаторы, которые устанавливаются непосредственно на порты приборов.

Например, AT-20S-10W может использоваться с такими типами устройств:

• Наружные антенны в системах сотовой связи — для снижения мощности в направлении к базовой станции оператора (Uplink);
• Репитеры и антенны внутри зданий — чтобы исключить перегрузку сигнала и помехи внутри помещений;
• Измерительное оборудование, фиксирующее параметры радиосигнала, — для предохранения входных трактов от превышения допустимого уровня;
• Прочие ВЧ-устройства с недостаточной или отсутствующей регулировкой мощности.

Ограничение на 20 дБ для устройств со SMA-коннекторами

AT-20S-10W относится к категории пассивных радиочастотных компонентов, то есть функционирует без подключения к источнику питания. Снижение мощности происходит естественным образом по мере прохождения сигнала через прибор. Установка аксессуара производится напрямую на порт оборудования или между кабельными участками.

• Постоянное ослабление на 20 дБ. Такой коэффициент затухания эквивалентен 100-кратному снижению мощности. К примеру, сигнал мощностью 30 дБм (что соответствует 1000 мВт) на выходе даст всего 10 дБм (10 мВт). При необходимости можно соединять несколько аттенюаторов последовательно, чтобы получить требуемый уровень затухания;
• Работа в диапазоне до 6 ГГц. Устройство поддерживает передачу сигнала от 0 до 6000 МГц, охватывая многочисленные стандарты: от GSM, 3G, 4G и 5G до WiFi, раций и индустриальных ISM-диапазонов;

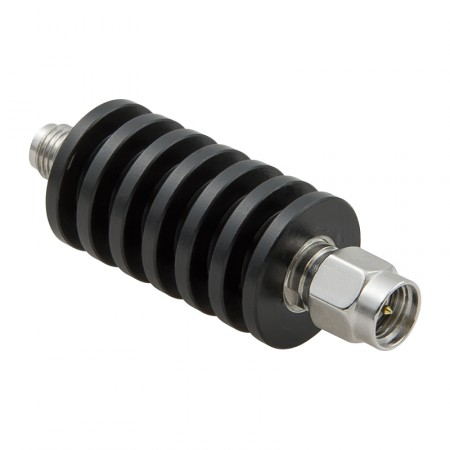

• Поддержка высокой мощности до 10 Вт. В отличие от младшей версии AT-20S-2W, эта модель снабжена корпусом с теплоотводящим радиатором. Это дает возможность работать с сигналами до 10000 мВт без перегрева;

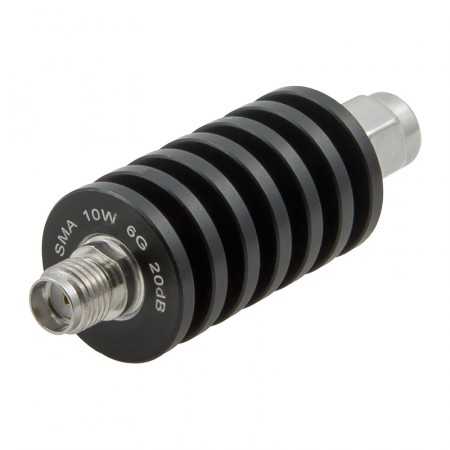

• Разнотипные SMA-разъемы. Коннекторы стандарта SMA рассчитаны на сопротивление 50 Ом и часто используются в компактных радиоустройствах. Наличие разъемов «папа» и «мама» на противоположных концах позволяет легко встроить устройство как переходник между приборами и кабелями.

Чтобы приобрести этот аттенюатор, просто добавьте его в корзину и перейдите к оформлению покупки. А если проект требует индивидуальных решений или нестандартной конфигурации, позвоните по телефону 8-800-3333-965!
