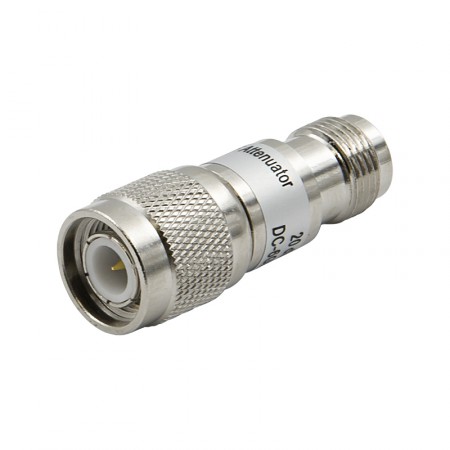

Аттенюатор AT-20T-2W (TNC, 20 дБ, до 2 Вт, до 6 ГГц)

Пассивный аттенюатор для подавления мощности высокочастотного сигнала. Устройство включается между антенной и передатчиком и снижает уровень мощности на фиксированную величину — 20 дБ. Это соответствует уменьшению мощности в 100 раз. AT-20T-2W оснащен разъемами TNC (папа/мама), работает в диапазоне частот до 6 ГГц и выдерживает входную мощность до 2 Вт. Корпус выполнен из металла, дополнительное охлаждение не требуется.

Прибор для снижения уровня сигналов

Иногда мощность, поступающая на вход приемного устройства, оказывается слишком высокой. Это может привести к перегреву, перегрузке входных каскадов, искажению сигнала или даже выходу аппаратуры из строя. Штатные средства регулировки (РРУ) не всегда справляются, особенно если устройство находится рядом с мощным передатчиком или базовой станцией. Тогда дополнительный «подавитель» становится необходимым компонентом.

Аттенюатор также полезен при настройке и тестировании радиооборудования, когда нужно искусственно ослабить сигнал до уровня, соответствующего реальным условиям эксплуатации.

Как это работает?

AT-20T-2W — пассивный элемент, не требующий питания. Он вносит затухание 20 дБ в прямом и обратном направлениях (симметричен). Коэффициент стоячей волны (КСВ) не превышает 1,2, что гарантирует согласование и минимальные отражения. Благодаря широкой полосе пропускания, устройство не вносит частотных искажений и сохраняет форму сигнала.

Изделие может использоваться с различными видами оборудования:

• Усилители ВЧ-спектра. Если усилитель располагается близко к источнику и имеет недостаточную развязку, входной сигнал может привести к перегрузке или осцилляции. Аттенюатор снижает уровень до безопасного;
• WiFi и радиосвязь. Точки доступа, клиентские адаптеры, радиостанции могут испытывать перегрузку при работе вблизи мощных передатчиков. Аттенюатор защищает приемные тракты, не мешая передаче;
• Измерительное оборудование. Анализаторы спектра, измерители мощности, генераторы часто требуют точного согласования уровней. При измерении мощных сигналов аттенюатор предотвращает повреждение чувствительных входов;
• Лабораторные исследования и калибровка. При тестировании антенн, фильтров и других ВЧ-компонентов входную энергию часто приходится ограничивать, чтобы приборы работали штатно.

Аттенюаторы выпускаются с разными типами разъемов (SMA, N, BNC и др.) и номиналами (от 1 до 90 дБ). Если для вашей задачи нужен другой коэффициент ослабления или иной тип коннекторов, выбирайте подходящее устройство в каталоге.

Подключение и конструкция

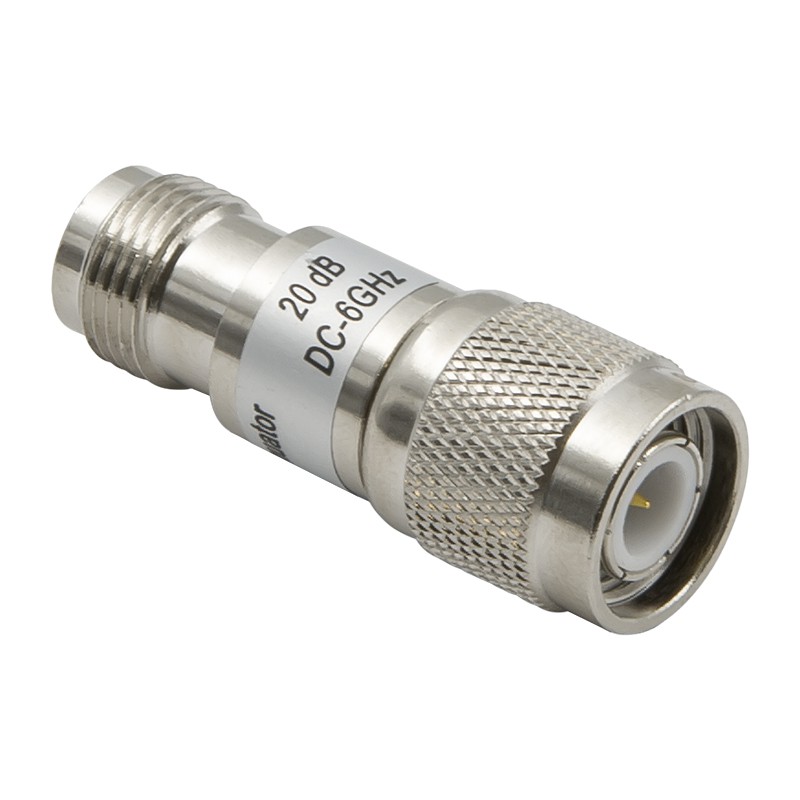

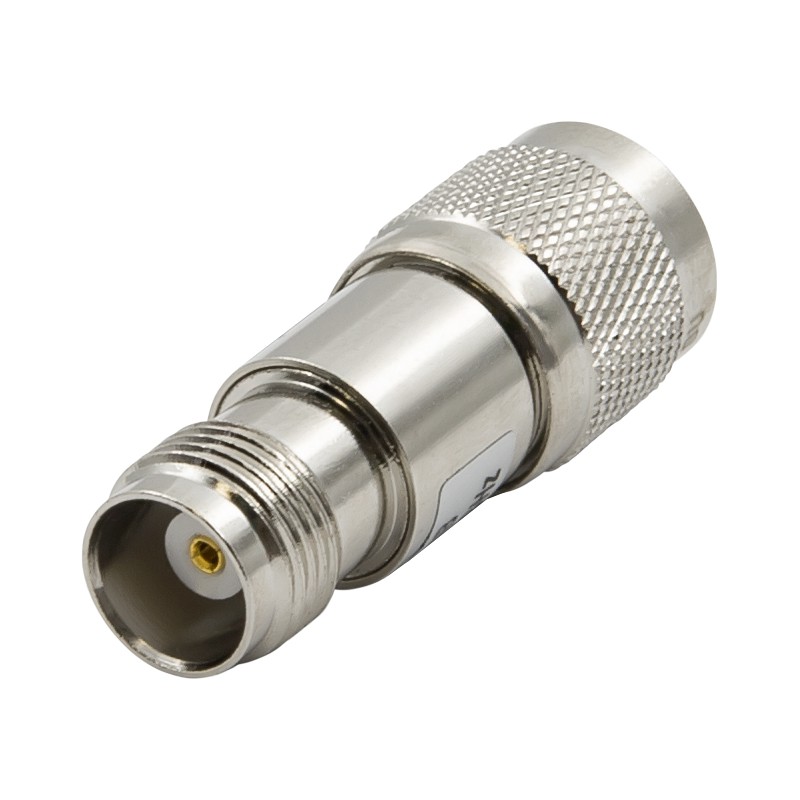

Прибор выполнен в форм-факторе переходника: с одной стороны расположен штекер TNC-male, с другой — розетка TNC-female. Волновое сопротивление — 50 Ом. Из-за компактного размера (38 x 14 мм) и небольшого веса (около 20 г) его можно устанавливать непосредственно на разъем защищаемого устройства. Прочный металлический корпус рассеивает тепло и обеспечивает экранирование.
