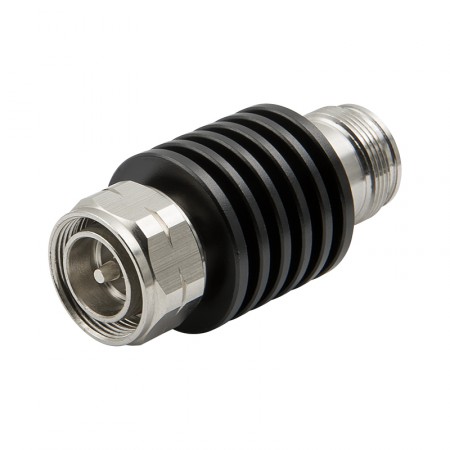

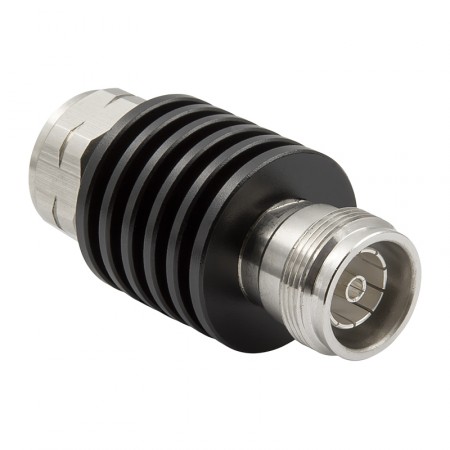

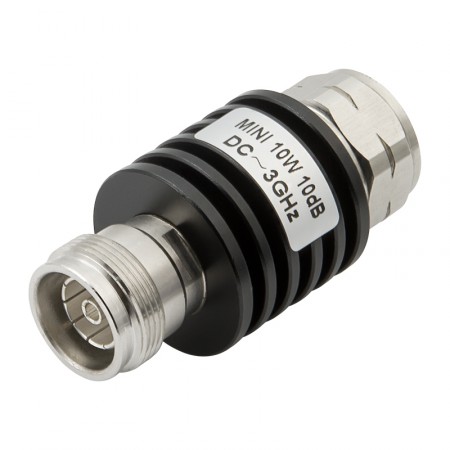

Аттенюатор AT-10M-10W (4.3-10 mini-DIN, 10 дБ, до 10 Вт)

Промышленный аттенюатор с фиксированным затуханием 10 дБ в компактном цилиндрическом корпусе с ребристым радиатором. Компонент работает в диапазоне от постоянного тока до 3 ГГц, что охватывает все актуальные стандарты сотовой связи и WiFi 2,4 ГГц. Выдерживает мощность до 10 Вт. Оба разъема — промышленного формата 4.3-10. Сочетание коннекторов вилка/розетка позволяют прибору встраиваться в кабельный тракт без переходников.

С каким оборудованием работает?

Диапазон до 3 ГГц перекрывает все частотные полосы, которые задействованы в современных сотовых сетях России и беспроводных системах связи. AT-10M-10W совместим с оборудованием GSM, UMTS и LTE, включая низкие (800/900 МГц) и высокие частоты (1800/2100/2600 МГц). Также поддерживаются точки доступа и мосты на частотах WiFi 2,4 ГГц и любые другие системы связи в полосе до 3 ГГц.

Таким образом, аттенюатор подходит для работы с радиомодулями базовых станций, антенными усилителями, ретрансляторами и измерительным оборудованием, рассчитанным на перечисленные диапазоны.

Что происходит с сигналом?

Затухание 10 дБ означает снижение мощности ровно в 10 раз: входной сигнал 10 Вт (40 дБм) на выходе составит 1 Вт (30 дБм), сигнал 1 Вт превратится в 100 мВт и т. д. Форма сигнала и передаваемая информация при этом не изменяются — аттенюатор поглощает строго заданную долю энергии и рассеивает ее в виде тепла через корпус.

Это свойство делает прибор незаменимым там, где уровень сигнала нужно точно снизить без настройки и без дополнительных компонентов: при балансировке антенных трактов, защите чувствительных приемников от перегрузки и калибровке измерительных стендов.

Разъемы 4.3-10 и интеграция в радиосистемы

Размеры корпуса аттенюаторы обусловлены используемыми разъемами и отводимой мощностью. Коннекторы расположены по торцам цилиндрического радиатора, что упрощает встраивание в прямолинейные кабельные тракты.

• Разъемы серии 4.3-10. Это современный промышленный стандарт, пришедший на смену более громоздкому 7/16 DIN. При сопоставимых электрических характеристиках коннекторы 4.3-10 примерно на 40% компактнее и на 60% легче. Розетка 4.3-10-female на выходе прибора совместима с тремя типами ответных вилок: под ручную закрутку, под ключ и с фиксатором push-pull;
• Комбинация разъемов вилка-розетка. Благодаря такому сочетанию входов и небольшому весу (около 90 г), компонент можно накрутить прямо на ответный разъем вашего прибора без промежуточных кабельных сборок и переходников;
• Выдерживаемая мощность до 10 Вт. Аттенюатор справляется с подводимой мощностью до 40 дБм (10000 мВт), что позволяет работать с мощными промышленными усилителями, радиомодулями БС и другой операторской аппаратурой;
• Затухание составляет 10 дБм. Сквозь аттенюатор проходит 10% мощности, остальное рассеивается в виде тепла.

Чтобы купить аттенюатор 4.3-10, добавьте товар в корзину и оформите заказ на сайте. По вопросам подбора оборудования звоните по номеру 8-800-3333-965!
