Антенна GSM/3G/4G BS-700/2700-3R (SMA-male, кабель 1,5 м.)

Цена: 990 р.
Скидка: По запросу
Категория: Антенны врезные
Наличие: Есть в наличии

Артикул: 3646

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Врезная антенна для банкоматов, автобусов и спецтранспорта BS-700/2700-3R от Baltic Signal поддерживает основные частоты сотовой связи и мобильного интернета. Эта антенна часто используется с сотовыми модулями и роутерами LTE для работы средств автоматики и удаленного управления. Благодаря вандалоустойчивому креплению на винты, антенна не может быть похищена посторонними лицами. Коэффициент усиления — 3 дБи в свободном пространстве и до 5 дБи при размещении на металлической поверхности (крыше банкомата или автомобиля).

Поддержка всех частот сотовых коммуникаций

Модемы и другое сотовое оборудование обычно устанавливаются в защищенных корпусах либо размещаются в салоне транспортного средства. Как результат, мобильное соединение функционирует нестабильно, прерывается или вовсе становится недоступно. Чтобы обойти препятствие в виде отражающего металла, применяются выносные антенны, которые устанавливаются снаружи корпуса или кузова. Встроенный кабель большой длины позволяет соединить приемник с сотовым модулем.

Излучатель BS-700/2700-3R поддерживает несколько диапазонов частот, которые охватывает основные участки спектра, используемые российскими операторами. При использовании этой антенны доступны коммуникации по стандартам GSM, UMTS и LTE, а также WiFi-соединение.

Совместимые стандарты связи включают:

  • Группу стандартов GSM/2G на частотах 900 и 1800 МГц;
  • Более современные сети 3G/UMTS, запущенные в диапазонах 900 и 2100 МГц;
  • Все основные LTE-стандарты, которые применимы в России. Скоростные сети четвертого поколения могут работать на частотах 1800 МГц (B3), 2100 МГц (B1), 2600 МГц (B7), 800 МГц (B20) и некоторых других;
  • WiFi-соединение 2,4 ГГц также поддерживается этой антенной. Таким образом, ее можно использовать с точками доступа и роутерами стандарта 802.11n и более ранними.

Излучатель имеет небольшие габариты, корпус выполнен в форме черной «шайбы». При установке на диэлектрике (например, при креплении к древесине или другой неметаллической поверхности) коэффициент усиления составляет 3 дБи. Дополнительно улучшить прием можно, если разместить антенну на металле, который служит естественным рефлектором сигнала: в этом случае коэффициент усиления может достигать 5 дБи.

Модель BS-700/2700-3R имеет врезное исполнение. Аналогичная антенна с магнитным основанием для временного монтажа выпускается под названием BS-700/2700-3M.

Врезное крепление: где применяется?

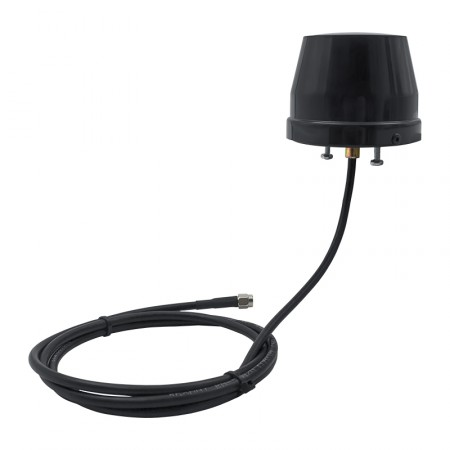

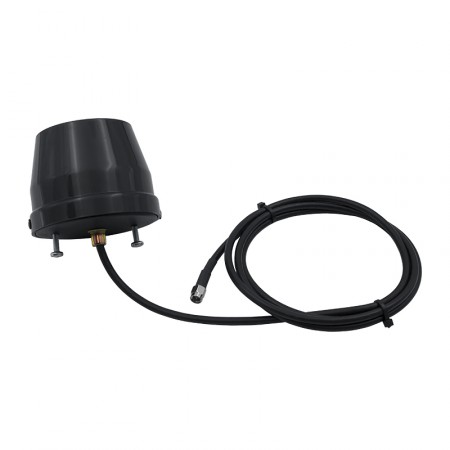

В основании антенны расположены два болта, с помощью которых корпус изделия крепко привинчивается к поверхности. Поскольку установка этой модели требует перфорации поверхности, она обычно используется с промышленным оборудованием и в других случаях, требующих разового фиксированного монтажа.

Чаще всего врезные модели применяются с банковским и вендинговым оборудованием, а также на некоторых видах транспорта. Наиболее частые примеры использования включают:

  • Банковские автоматы (ATM, банкоматы), а также терминалы самообслуживания;
  • Вендинговые аппараты, продающие закуски, кофе, предметы первой необходимости и т. п.;
  • Аркадные автоматы, аттракционы и другие аппараты, устанавливаемые в торгово-развлекательных центрах;
  • Производственное оборудование, устройства наблюдения и сбора данных, телеметрии, удаленного управления;
  • Грузовой транспорт, фуры, кемперы, автобусы;
  • Специальный транспорт (автокраны, пожарные автомобили, скорая помощь, погрузчики и др.).

Рекомендованным местом установки антенны является центр основания — корпуса или крыши автомобиля. Размещение по центру металлического листа обеспечивает равномерную диаграмму направленности и лучшую производительность.

Монтаж корпуса и встроенного кабеля

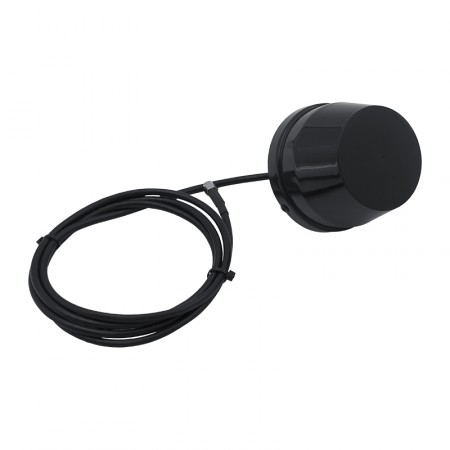

BS-700/2700-3R имеет компактный пластиковый корпус с основанием Ø80 мм. Высота корпуса — 64 мм. Для крепления необходимо в монтажной поверхности проделать два отверстия под крепежные винты (на расстоянии 48 мм друг от друга). Врезной монтаж обеспечивает антивандальную защиту: злоумышленники не смогут похитить прибор, не получив доступ к внутреннему пространству банкомата или автомобиля.

Антенна имеет встроенный кабель RG-58 A/U длиною 1,5 м. На конце провода установлена вилка SMA-типа (50 Ом). Эта серия коннекторов является общепринятой для многих типов устройств, таких как GSM-терминалы, промышленные маршрутизаторы, шлюзы, телефонные аппараты и пр.

Защита излучателя от пыли и влаги обеспечена по классу IP65: разрешена эксплуатация в помещениях, на открытых пространствах или транспортных средствах во время движения. Температура окружающей среды должна находиться в пределах от -40°С до +80°С.

Чтобы купить врезную антенну GSM/3G/LTE, нажмите «В корзину» и затем оформите заказ онлайн. Чтобы получить заранее консультацию и помощь в проектировании системы усиления связи, позвоните нам по телефону 8-800-3333-965!

Характеристики
Частотные диапазоны 880–960 МГц, 1710–2170 МГц, 2400–2700 МГц
Коэффициент усиления при размещении на металлической поверхности 5 дБи
Коэффициент усиления при размещении антенны в свободном пространстве 3 дБи
Поляризация вертикальная
Ширина ДН в горизонтальной плоскости 360°
Ширина ДН в вертикальной плоскости (при установке на металлической поверхности) 46–50°
Волновое сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,7
ВЧ-разъем SMA-male
Марка кабеля RG-58 A/U
Длина кабеля 1,5 м
Тип крепления врезная
Защита корпуса IP65
Диапазон рабочих температур от -40°С до +80°С
Температура хранения от -55°С до +80°С
Размер (без кабеля) Ø80 x 64 мм
Вес (с кабелем) 118 г
Комплектация антенна, паспорт
