Антенна 4G/WiFi/GPS-ГЛОНАСС (врезная 2дБ, кабели 3м., 3xSMA)

Цена: 2 000 р.
Скидка: По запросу
Категория: Антенны GPS/Глонасс
Наличие: Есть в наличии

Артикул: 3335

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

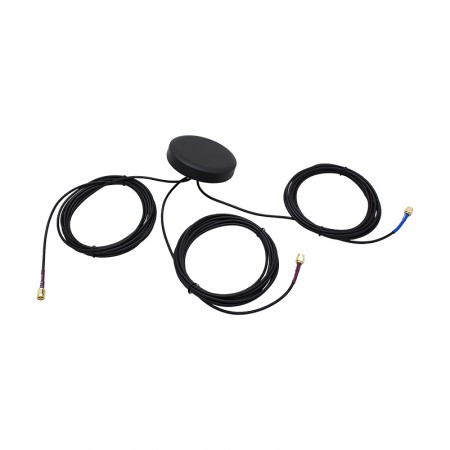

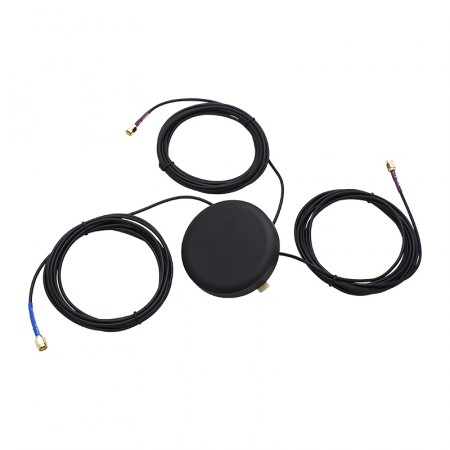

Совмещенная антенна для LTE-роутеров и других приборов, которые используют мобильное соединение и определяют собственное местоположение при помощи систем GPS и ГЛОНАСС. Прибор оснащен тремя кабелями с установленными ВЧ-коннекторами SMA-male и имеет врезное крепление для стационарной установки.

Как правило, эта модель устанавливается на крыше автомобиля или корпусе платежного терминала. Использование комбинированной антенны экономит пространство и снижает затраты при подключении к интернету и системам геопозиционирования различных устройств, таких как 4G-роутеры, навигационные системы, автомобильные медиасистемы и системы профессионального применения.

Антенна 2-в-1 для подключения LTE и GNSS

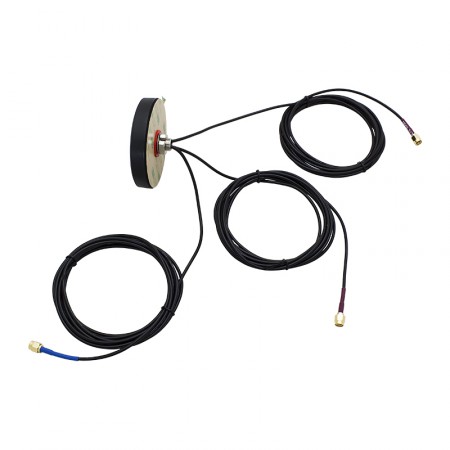

Для подключения к устройствам пользователю доступны три промаркированных кабеля с разъемами SMA-типа («мама»). Кабели имеют длину 3 метра и выполнены на основе марки RG-174. Это тонкий и гибкий кабель, который удобно прокладывать в ограниченном пространстве автомобиля или внутри корпусного оборудования.

Каждый кабель имеет подпись, которая не позволит ошибиться при подсоединении к устройству. Коннектор «GPS/GLONASS» передает на устройство спутниковые данные для вычисления текущих координат, а разъемы «LTE MAIN» и «LTE AUX» служат для обмена данными с базовой станцией оператора.

  • Антенна GPS/ГЛОНАСС поддерживает системы глобального позиционирования России и США и позволяет подключенному оборудованию с высокой точностью определять текущее местоположение. Собственное усиление 2 дБик и встроенный МШУ на 28 дБ;
  • Антенна LTE поддерживает все распространенные сотовые сети стандартов 2G (GSM), 3G (UMTS) и 4G (LTE). Излучатель имеет два антенных выхода для подключения к устройствам с поддержкой технологий MIMO или RX Diversity (разнесенный прием).

Подразумевается, что LTE-антенна подключается к сотовому модулю (модему), однако также возможно ее использование с WiFi-оборудованием на частоте 2,4 ГГц. Также допускается подключение одного кабеля к модему, а второго — к точке доступа WiFi для создания беспроводной сети. Имеется совместимость с популярными промышленными 4G-роутерами, такими как Teltonika RUT955, iRZ RL22w, Teleofis LT40 (XG.H) и др.

Прием GNSS-сигнала с усилением

Антенна оснащена встроенным усилителем (МШУ) с коэффициентом 28 дБ. Питание на усилитель подается по антенному кабелю, дополнительный источник электричества не требуется. Таким образом, эта модель способна принимать спутниковый сигнал даже в ослабленном состоянии, например, во время плохих метеоусловий.

В свою очередь, LTE-антенна функционирует без усилителя. Ее собственное усиление составляет 2–2,5 дБи, и этой эффективности достаточно для приема сотового сигнала при нахождении в зоне устойчивого покрытия. Поддерживаются диапазоны частот 698–960 МГц и 1710–2690 МГц (все современные мобильные стандарты).

Установка и использование антенны

Крепление осуществляется с помощью врезного крепежа с прижимающей гайкой. Помимо этого, на обратную сторону корпуса нанесен двусторонний скотч, которые обеспечивает лучшее прилегание к поверхности и снижает возможные вибрации.

Корпус черного цвета из пластика ABS устойчив к низким и высоким температурам (от -40°C до +85°C), а также УФ-лучам. Пластиковый корпус защищен по классу IP67, так что прибору не страшны осадки. Разрешено уличное использование антенны при условии, что кабельный ввод располагается в сухом месте.

Купить совмещенную антенну LTE/GPS/ГЛОНАСС можно сейчас на нашем сайте. Закажите товар через онлайн-форму или позвоните по телефону 8-800-3333-965 для получения консультации!

Характеристики
Центральная частота антенны GPS/ГЛОНАСС 1575,42 МГц (GPS), 1602 МГц (ГЛОНАСС)
Ширина полосы пропускания ±5 МГц (от центральной частоты)
Коэффициент усиления излучателя в зените 2 дБик
Поляризация антенны GPS/ГЛОНАСС правосторонняя круговая (RHCP)
КСВн антенны GPS/ГЛОНАСС < 1,5
Волновое сопротивление антенны GPS/ГЛОНАСС 50 Ом
Коэффициент усиления МШУ 28 ±2 дБ
Коэффициент шума МШУ < 2 дБ
Питание 3–5В
Потребляемый ток < 20 мА
КСВн усилителя < 2
Частотный диапазон антенны LTE 698–960 МГц, 1710–2690 МГц
Коэффициент усиления антенны LTE LTE MAIN: 2,5 дБи
LTE AUX: 2,0 дБи
Поляризация антенны LTE линейная
КСВн антенны LTE < 3
Волновое сопротивление антенны LTE 50 Ом
Тип монтажа врезная
Диаметр резьбы M10
ВЧ-разъемы 1 x SMA-male (GPS/ГЛОНАСС)
1 x SMA-male (LTE MAIN)
1 x SMA-male (LTE AUX)
Длина кабеля 3 м
Марка кабеля RG-174
Материал корпуса АБС-пластик
Защита от внешних воздействий IP67 (за исключением кабельного ввода)
Допустимые вибрации 10–55 Гц с амплитудой 1,5 мм в течение 2 ч
Допустимая влажность 95%
Рабочая температура от -40°С до +85°С
Размер (со шпилькой крепления) Ø81 x 25 мм
Вес (с кабелем) 193 г
Комплектация антенна
