Termit MB2705S-1Sm - врезная мультидиапазонная антенна (RG-174, 1 м., SMA)

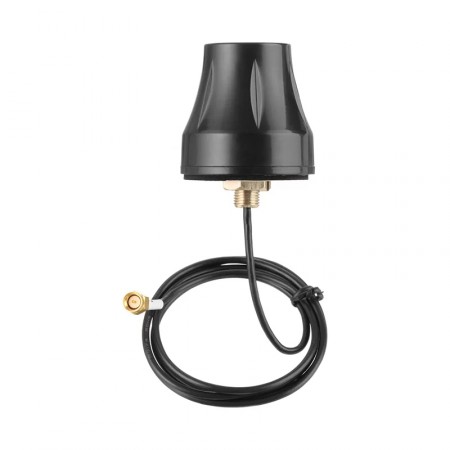

Врезная всенаправленная антенна российского производителя Termit для встраивания на поверхность устройства. Для установки в корпусе прибора или кузове сверлится отверстие, антенна вставляется и изнутри фиксируется гайкой 5/8″. Метровый кабель RG-174 с разъемом SMA-male подключается напрямую к модему или LTE-роутеру внутри корпуса. Излучатель поддерживает все частоты, необходимые для работы сетей GSM, 3G и 4G в России.

Когда используется врезная антенна Termit?

Конструкция врезного типа рассчитана на оборудование, в корпусе которого можно сделать монтажное отверстие: банкоматы, платежные терминалы, вендинговые аппараты, промышленные контроллеры. В автомобильных и спецтехнических применениях антенна монтируется на кузов — решение аккуратное и устойчивое к вибрации.

Три рабочих полосы перекрывают все распространенные стандарты мобильной связи:

• 806–960 МГц с усилением не менее 1 дБи — стандарты GSM-900, UMTS-900, LTE-800 (B20) и LTE-900 (B8);
• 1448–1880 МГц с усилением не менее 2 дБи — DCS-1800, LTE-1800 (B3);
• 1920–2670 МГц с усилением не менее 2,5 дБи — UMTS-2100, LTE-2100 (B1), LTE-2300 (B40), LTE-2600 (B7/B38), WiFi 2,4 ГГц.

Усиление невысокое — 1–2,5 дБи в зависимости от диапазона. Это нормально для врезных антенн такого типа: задача не усилить слабый сигнал, а обеспечить нормальный прием в условиях, когда оборудование стоит внутри металлического корпуса, который выступает преграждающим экраном. Вынос антенного элемента наружу через врезку уже дает заметный прирост по сравнению с использованием внутренней антенны устройства.

Конструктив и место установки

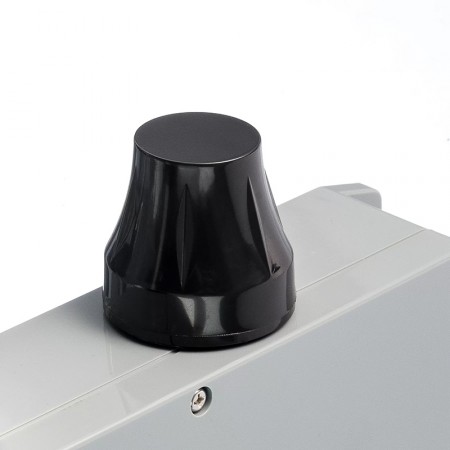

Рекомендуется устанавливать Termit MB2705S-1Sm ближе к центру панели или крыши, а не у края. Круговая диаграмма направленности формируется симметрично вокруг оси излучателя, и чем больше металлической поверхности вокруг основания — тем лучше она работает как дополнительный отражатель. В банкоматах и транспортных кузовах это дает практический прирост: металл усиливает сигнал, а не экранирует его, когда антенна вынесена наружу через врезку.

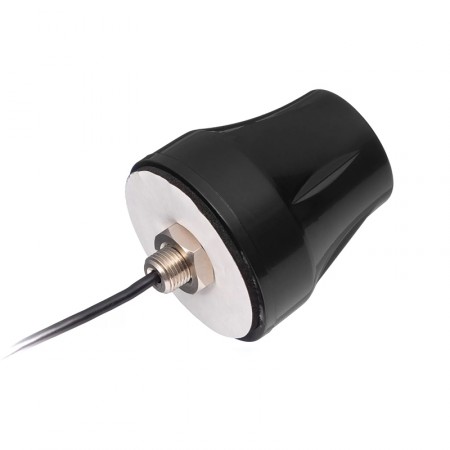

• Врезная конструкция с резьбой 5/8″-24. Стандарт, распространенный в автомобильной и телекоммуникационной отрасли. Крупная резьбовая шпилька обеспечивает устойчивость к вибрациям и механическим воздействиям;
• Тонкий кабель RG-174 длиной 1 метр. Длины достаточно для большинства коммуникаций при использовании на банкоматах/платежных терминалах. Для более дальних соединений используйте модели с длиной кабеля 1,5 метра или 2 метра;
• Разъем SMA-male для роутеров/модемов. На конце радиокабеля установлен обычный компактный коннектор-папа SMA, совместимый со многими LTE-роутерами, GSM-терминалами и бортовыми системами сотовой связи;
• Небольшой корпус черного цвета. Наружный корпус выполнен из ABS-пластика. Высота изделия — всего 62,5 мм, а диаметр основания — 50 мм.

Чтобы купить MB2705S-1Sm от Termit, оформите заказ на сайте. По вопросам звоните 8-800-3333-965: наша служба поддержки поможет выбрать правильное оборудование под ваши задачи!
