Антенна GSM/3G/4G Nitsa-7 PCB с разъёмом U.FL/IPX

Цена: 600 р.
Скидка: По запросу
Категория: Антенны UFL (IPX)
Наличие: Есть в наличии

Артикул: 2914

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Nitsa-7 PCB — мультидиапазонная антенна на печатной плате с микроразъемом U.FL (IPX). Диапазоны рабочих частот 800–960 МГц и 1700–2700 МГц позволяют использовать Nitsa-7 PCB совместно с радиомодулями формата Mini PCI-e и встраиваемыми 4G-роутерами. Тонкий отрезок кабеля 20 см упрощает монтаж платы внутри корпусов, герметичных боксов и других пластиковых оболочек устройств.

Благодаря поддержке сразу двух диапазонов частот, антенна Nitsa-7 PCB совместима с любыми протоколами сотовой связи и мобильного интернета GSM/3G/4G. Коэффициент усиления антенны составляет 2–5 дБи (в зависимости от частоты сигнала). Излучатель имеет круговую (360°) диаграмму направленности в горизонтальной плоскости и сектор излучения 80° в вертикальной плоскости.

Сотовая антенна U.FL (IPEX) для монтажа внутри корпуса

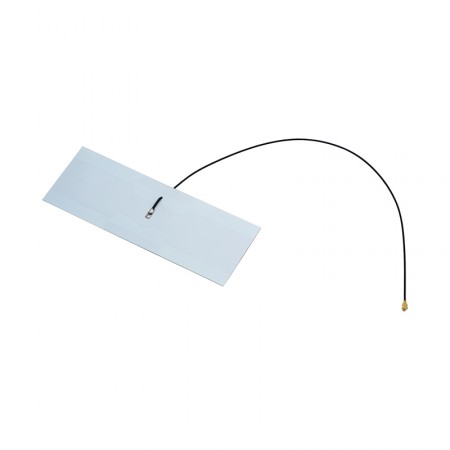

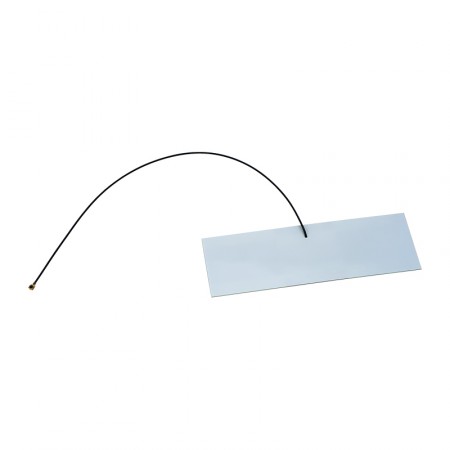

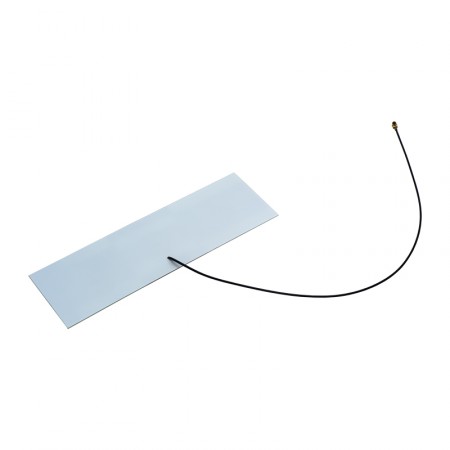

Nitsa-7 PCB исполнена в форм-факторе печатной платы размером 120 x 140 x 1 мм и весом всего 5 г. Низкопрофильный разъем U.FL закреплен на конце тонкого гибкого кабеля длиною 20 см. Антенна не имеет какого-либо способа крепления: производитель подразумевает монтаж при помощи двустороннего скотча.

Благодаря малой толщине, пластина практически не занимает места внутри корпуса устройства и отлично подходит для применения в составе уличных 4G-роутеров, промышленных модемов или настольных маршрутизаторов.

Обратите внимание, что в наличии имеется похожая антенна U.FL с уже установленным двусторонним скотчем и более качественным кабелем RG-174.

Для чего используется антенна Nitsa-7 PCB с разъемом U.FL (IPX)?

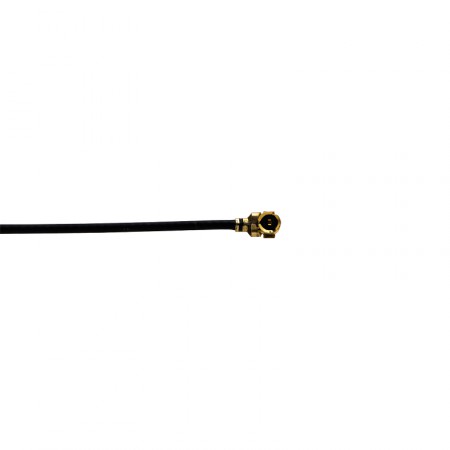

Коннектор U.FL (IPX) — один из самых миниатюрных ВЧ-разъемов, который был разработан специально для применения в условиях ограниченного пространства на печатных платах устройств. Разъем имеет ограниченное количество циклов соединения (около 30) и предназначен для внутренней коммутации антенны с активным оборудованием.

Антенна Nitsa-7 PCB используется со следующими типами устройств:

Чтобы купить антенну Nitsa-7 PCB с разъемом IPX (U.FL), положите товар в корзину и оформите заказ онлайн! Нужна помощь в выборе антенны и оборудования для усиления сигнала? Позвоните по телефону 8-800-3333-965, закажите обратный звонок или напишите в онлайн-чат!

Характеристики
Частотный диапазон 800–960 МГц, 1710–2700 МГц
Коэффициент усиления 2–5 дБи
Ширина ДН в горизонтальной плоскости 360°
Ширина ДН в вертикальной плоскости 80°
Входное сопротивление 50 Ом
КСВ в рабочем диапазоне частот ≤ 2,4
Допустимая мощность 2 Вт
Поляризация линейная
ВЧ-разъем U.FL (IPX)
Длина кабеля 20 см
Размер 120 x 40 x 1 мм
Вес 5 г
