Антенна PicoCell AO-600/6000-5 (CM) N-female

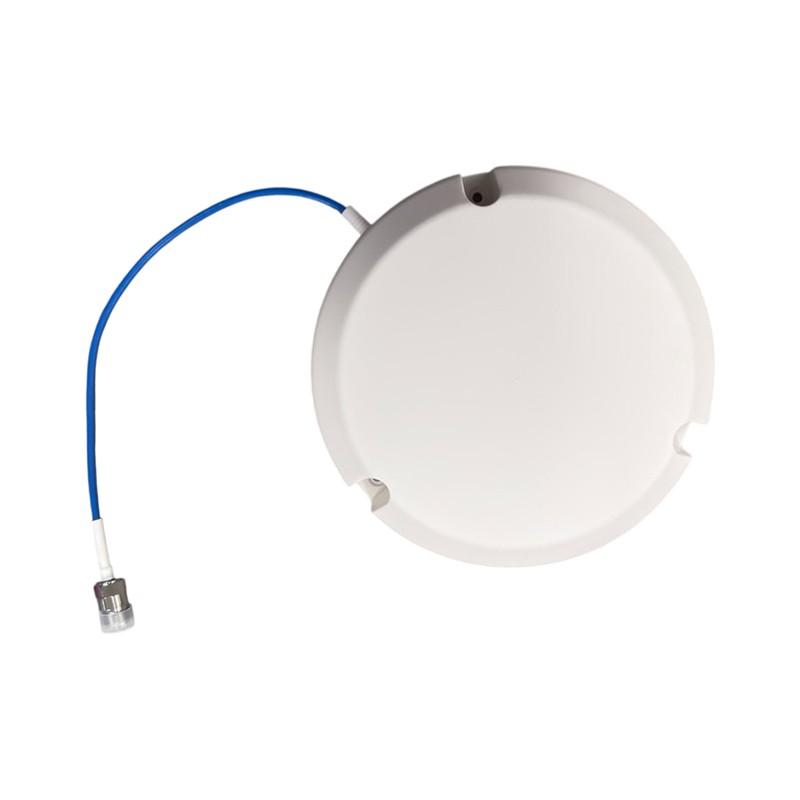

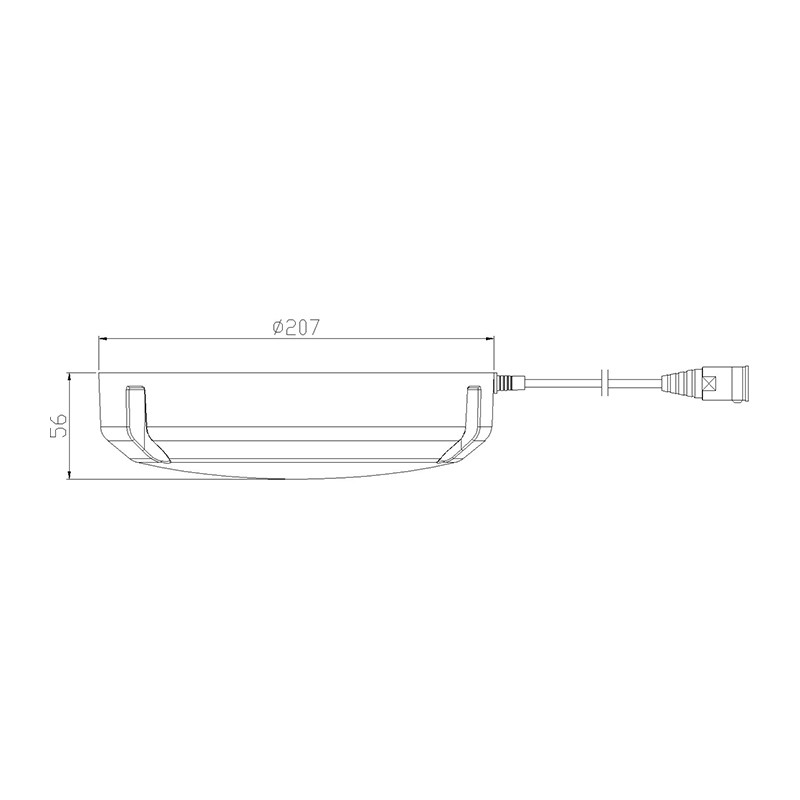

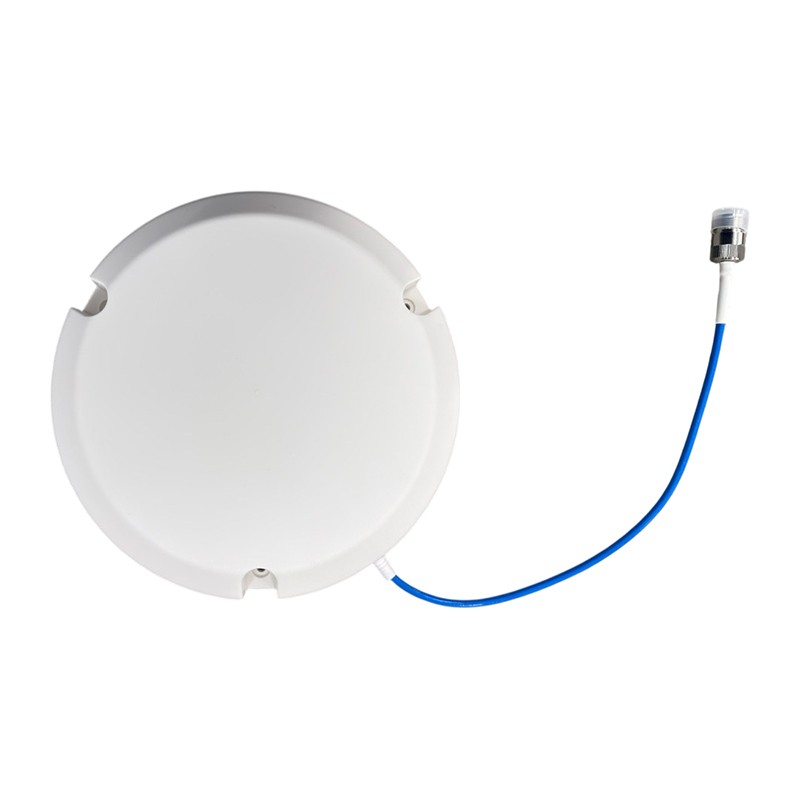

AO-600/6000-5 (CM) с разъемом N-female — потолочная раздающая антенна для систем усиления сотовой связи и WiFi-оборудования. Модель рассчитана на монтаж на монолитный или оштукатуренный потолок: корпус крепится тремя винтами, а кабельный разъем выходит сбоку и прячется в штробу или кабель-канал. Внешне устройство напоминает датчик дыма — белый пластиковый «блин» диаметром 207 мм практически не виден на светлом потолке.

Диапазон частот до 6 ГГц — все виды связи

Антенна охватывает четыре частотных субдиапазона без смены оборудования. Такой охват покрывает весь актуальный стек сотовых стандартов, включая перспективные частоты 5G:

• 617–960 МГц с усилением 3,5 дБи: стандарты GSM/LTE на частотах 900 МГц (B8) и 800 МГц (B20);
• 1710–2700 МГц с усилением 4 дБи: стандарты 3G и 4G операторов России (B1/B3/B7/B38/B40), WiFi-оборудование (2,4 ГГц);
• 3300–3800 МГц с усилением 5 дБи: 5G n78, основной диапазон развертывания сетей пятого поколения в Европе;
• 4900–6000 МГц с усилением 5 дБи: стандарт 5G n79 (4,7 ГГц), запланированный к развертыванию в России, и WiFi 5 ГГц.

Диаграмма направленности излучателя — круговая (360°) по горизонтали. Вертикальный луч сужается от 90° на низких частотах и до 40° на частотах выше 5 ГГц.

С чем работает эта антенна?

Основное применение — в качестве сервисной (раздающей) антенна в системах усиления сотовой связи. В связке с репитером она создает зону покрытия внутри помещения: сигнал, принятый уличной антенной и усиленный репитером, через эту модель равномерно распределяется по этажу или залу.

При подключении к точке доступа WiFi антенна может служить для организации беспроводной зоны. Поддерживаются диапазоны 2,4 и 5 ГГц.

Монтаж на монолитный потолок

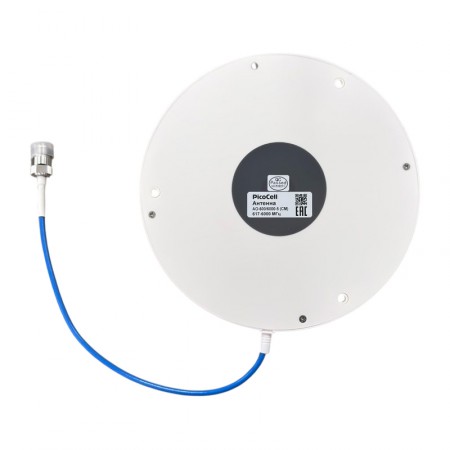

Установка не требует специальных инструментов — достаточно дрели и отвертки. Порядок работ следующий: сверлятся три отверстия ⌀6 мм по разметке, в них вставляются дюбели. Антенна прижимается к потолку и фиксируется винтами. Разъем N-female выходит сбоку корпуса — кабель прокладывается в штробе или пластиковом канале.

Корпус из ABS-пластика весит не более 400 г — нагрузка на потолок минимальна. Благодаря широкому диапазону рабочих температур от -40 до +60 °C антенна подойдет даже для неотапливаемых помещений.

Для монтажа на подвесной или натяжной потолок в нашем каталоге доступна модель AO-700/6000-3/6 с крепежной шпилькой и гайкой. Версия с разъемом 4.3-10-female рассчитана на промышленные системы с соответствующей фидерной системой.

Закажите товар через корзину на сайте. Есть вопросы по подбору оборудования? Звоните 8-800-3333-965!
