Антенна GSM/3G/4G BS-700/2700-6 (Потолочная, 6 дБ)

BS-700/2700-6 — потолочная антенна от Baltic Signal с креплением на плитку подвесного потолка «Армстронг». Плоский корпус толщиной около 5 мм практически не заметен над потолочной поверхностью: он не нарушит интерьер офиса, торгового зала или другого коммерческого помещения. Частотный диапазон 700–2700 МГц перекрывает стандарты GSM/3G/LTE всех российских операторов, а верхняя граница диапазона захватывает и WiFi-сети (2,4 ГГц).

Как работает потолочная антенна в системе усиления?

Репитер усиливает сигнал, но без раздающей антенны этот сигнал некуда направить. BS-700/2700-6 берет на себя именно эту задачу: получает мощность от усилителя по коаксиальному кабелю и равномерно распределяет ее по помещению. Горизонтальная диаграмма направленности составляет 360° — излучатель работает одинаково во всех направлениях, поэтому его ставят в центре зоны покрытия, а не у стены.

В вертикальной плоскости диаграмма сужена до 30–60°. Это означает, что антенна направляет основную мощность вниз, к абонентам, а не в стороны или вверх — расход сигнала минимален, а покрытие в рабочей зоне получается более плотным. Коэффициент усиления 5–6 дБи при таких компактных размерах — хороший результат для потолочного излучателя.

Одна антенна уверенно покрывает сигналом помещение средней площади. Если помещение большое или имеет сложную планировку, устанавливают несколько антенн, соединяя их с репитером через делитель мощности.

Конструкция и монтаж

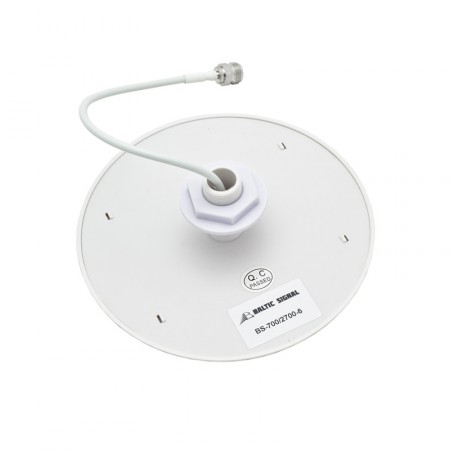

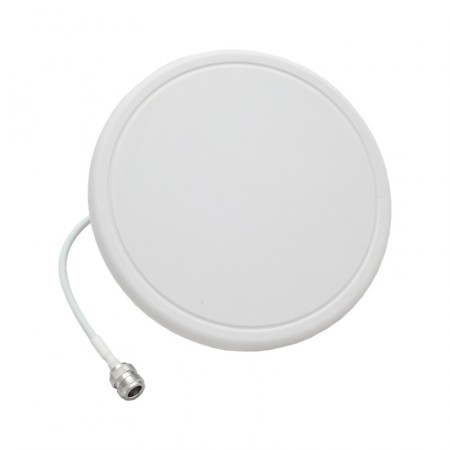

Корпус-«тарелка» ⌀190 мм выполнен из белого пластика и органично вписывается в стандартные подвесные потолки. На обратной стороне расположена пластиковая шпилька ⌀25 мм: она продевается в отверстие потолочной плитки снизу. Сверху шпильки накручивается прижимная гайка, которая фиксирует антенну. Никаких дополнительных инструментов или крепежа не нужно.

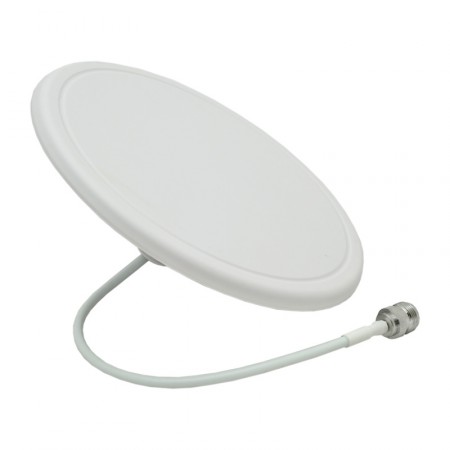

Из шпильки выведен гибкий кабель длиной 25 см с напаянным разъемом N-female. Такая длина дает небольшой запас для удобного подключения кабельной сборки за потолочной плиткой, при этом кабель не провисает и не мешает монтажу. Вся кабельная разводка прячется за подвесным потолком и остается полностью невидимой.

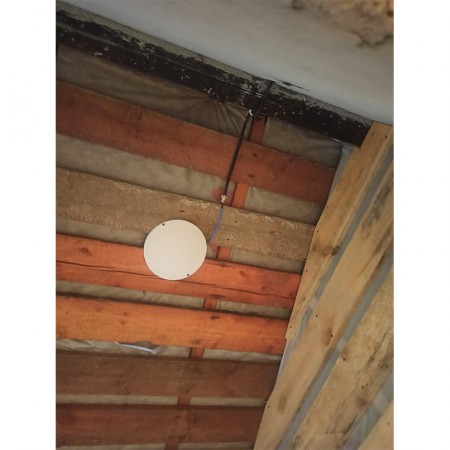

Если подвесного потолка нет, BS-700/2700-6 можно установить на любую другую горизонтальную поверхность с отверстием — например, на фальшпотолок из гипсокартона. Для монтажа на монолитные потолки используйте BS-700/2700-4F.

Поддерживаемые стандарты

Рабочий диапазон 700–2700 МГц включает все частоты, на которых российские операторы строят сети сотовой связи. Модель BS-700/2700-6 можно использовать с однодиапазонными и мультидиапазонными репитерами, а также точками доступа следующих стандартов:

• GSM-900 и LTE-800 (Band 20) — базовое покрытие голосом и данными на низких частотах (800–900 МГц);
• GSM-1800 и LTE-1800 (Band 3) — 2G и 4G в диапазоне 1800 МГц;
• UMTS-2100 и LTE-2100 (Band 1) — 3G и 4G на 2100 МГц;
• LTE-2600 (Band 7) — скоростной 4G на 2600 МГц;
• WiFi 2,4 ГГц — совместима с точками доступа в качестве внешнего излучателя.

Добавьте антенну в корзину и оформите заказ на сайте! Если нужна помощь с подбором кабельных сборок или расчетом системы усиления под конкретный объект — звоните 8-800-3333-965 или воспользуйтесь функцией «Обратный звонок»!
