Антенна LTE800 AX-809P MIMO 2x2 (Панельная, 2 х 9 дБ)

Цена: 2 400 р.
Скидка: По запросу
Категория: Антенны LTE 800
Наличие: Под заказ

Артикул: 0539

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

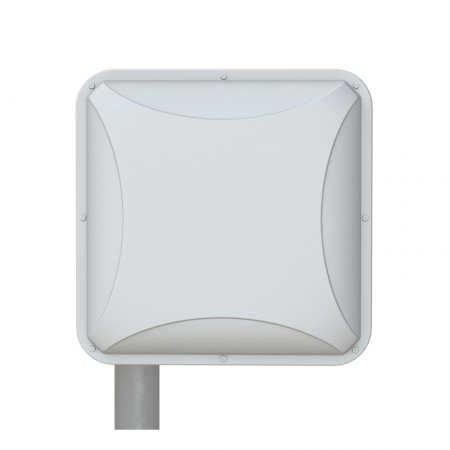

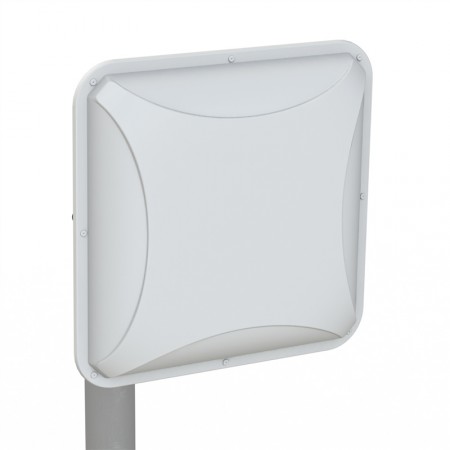

Панельная антенна АX-809P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE 800 диапазона 790-870МГц. АX-809P MIMO 2х2 является антенной средней направленности и рекомендуется к применению на незначительном удалении от базовой станции (до 5-10 км). Благодаря поддержке антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE 800 ( Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Антенна представляет собой двухвходовый резонатор с разносом каналов по поляризации. Наклон поляризации антенн +45/-45 или 0/90 градусов.

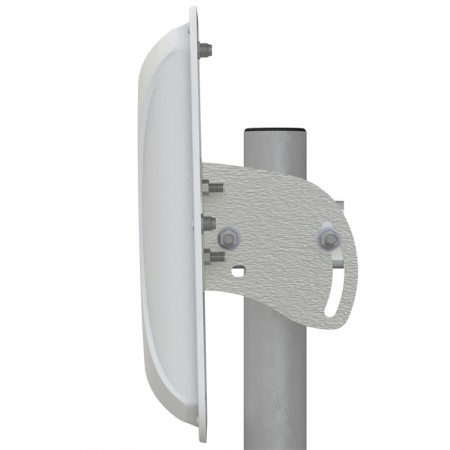

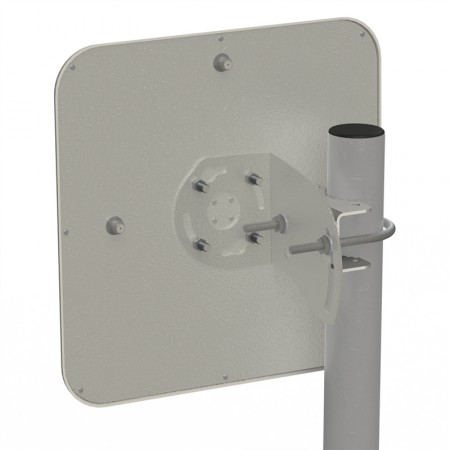

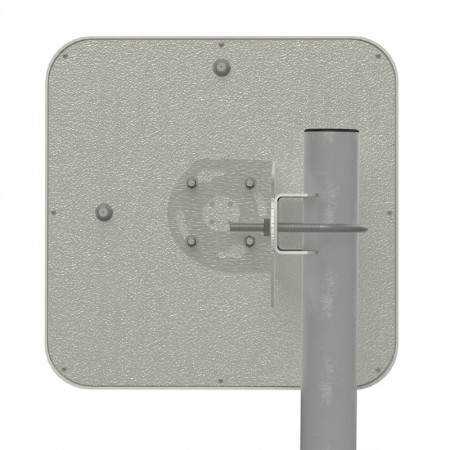

Пластиковый корпус надежно защищает активные излучатели антенны от осадков. Антенна выполнена из оцинкованной стали и защищена от коррозии полимерно-порошковым покрытием. Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной). На антеннах предусмотрено подключение провода заземления. Крепление позволяет изменять угол наклона антенны и угол наклона поляризации излучаемого сигнала.

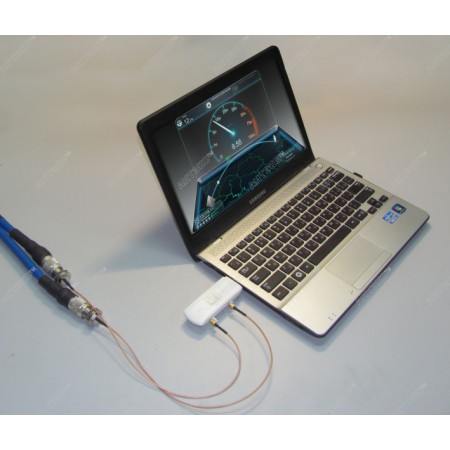

Для подключения антенны к модему необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется, какие адаптеры и сборки рекомендуются для различных модемов.

Модель модема  Тип адаптера  Кабельная сборка
Huawei Е392  TS-9/SMA-female SMA-male/N-male
E3276(М150-1)  CRC-9/SMA-female  SMA-male/N-male
М100-4 CRC-9/SMA-female SMA-male/N-male



Развязка между портами антенны:

КСВ на входах антенны:



Характеристики
Рабочий диапазон частот, МГц 790-870
Усиление, dBi 9 х 2
Ширина ДН в плоскости вектора E, градусы 52
Ширина ДН в плоскости вектора H, градусы 72
Отношение вперед/назад, дБ 15
Развязка между портами, не менее 24 dB
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1.7
Допустимая мощность, Вт 50
Поляризация гор.+верт. или наклонные +45/-45
Масса с креплением, г 1235
Крепление мачта диаметром 20-52мм
Диапазон рабочих температур,гр. Цельсия -40....+60
Габаритные размеры без крепления, м 0,24х0,24х0,04
Допустимая скорость ветра, м/сек 50
Разъем 2хN-female
Материал защитного кожуха ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны оцинкованная сталь
Материал крепления сталь
Защитное покрытие порошковая полимерная краска
