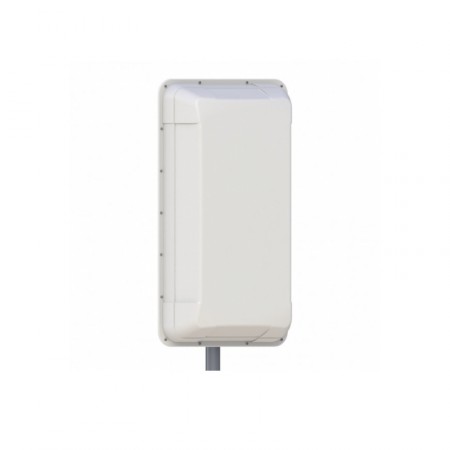

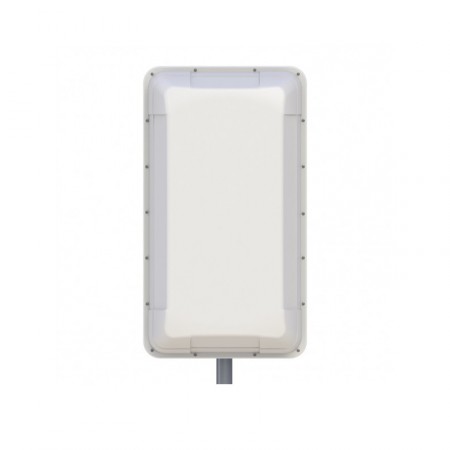

Антенна AX-459-09PX для приёма-усиления сигнала 440-480 МГц

Усиливающая панельная антенна Антэкс для приема и трансляции на частотах 440–480 МГц. Диапазон используется для гражданской и ведомственной радиосвязи, телеметрии, геодезического оборудования, радиовысометров и прочих применений. Модель AX-459-09PX обладает коэффициентом усиления до 9,5 дБи, что позволяет более эффективно связываться с удаленными объектами.

Антенна-панель для диапазона частот 440–480 МГц

В России указанный диапазон разделен на множество полос, назначение которых четко регламентируется ГКРЧ. Основное назначение — радиосвязь, в том числе гражданская, правительственная и органов правопорядка. Отдельные полосы выделены для сбора телеметрических данных, работы систем безопасности, связи на железных дорогах, а также научных и исследовательских нужд.

Также под этот диапазон попадает стандарт LTE Band 31 (LTE-450), который в нашей стране применяется оператором SkyLink. Для усиления этого вида связи выпускаются специальные антенны.

Перед эксплуатацией радиооборудования диапазона 440–480 МГц обязательно убедитесь, что используемые полосы частот разрешены к свободному применению или у вас имеются необходимые разрешения и лицензии!

Обслуживание устройств в заданном секторе

Модель AX-459-09PX имеет направленную секторную конструкцию. Антенна излучает и принимает сигнал в определенной области, что позволяет заранее спланировать наиболее эффективное размещение приборов.

• Луч излучения/приема имеет сектор 51° в H-плоскости и 73° в E-плоскости. При стандартном вертикальном размещении корпуса более узкая диаграмма будет соответствовать горизонтальной плоскости, а более широкая — вертикальной;
• Коэффициент усиления до 9,5 дБи означает, что антенна имеет большую дальность действия, чем обычные штыревые и прочие всенаправленные излучатели. С помощью этой модели можно связаться с устройствами на большей дистанции;
• Входное сопротивление 50 Ом является стандартом для большинства радиоустройств. Именно этот импеданс используют типовые радиокабели серий РК-50 и зарубежные аналоги (5D/8D/10D, марки RG и др.);
• Максимальное КПД антенны достигается благодаря оптимальным показателям КСВн (не превышает 1,5) и минимальному побочному излучению «назад» (отношение вперед/назад не менее 10 дБ);
• Стандартный коннектор N-female (розетка) совместим с обычными джамперами для радиосистем. Можно использовать кабельные сборки как с обжимными, так и с прижимными коннекторами N-male. Разъем выведен на заднюю сторону корпуса.

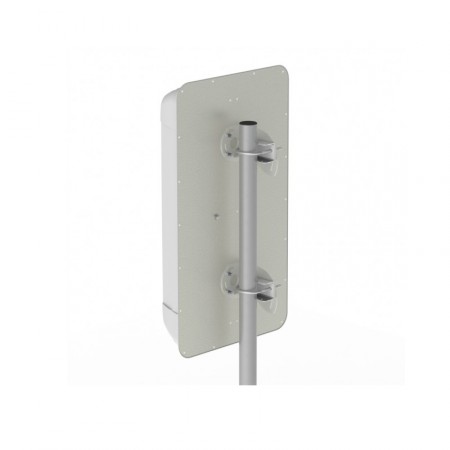

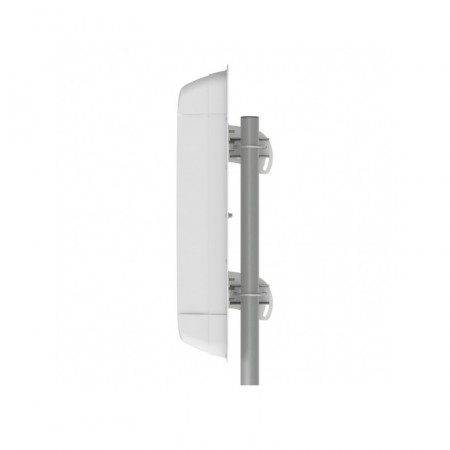

Антенна имеет удобное крепление на трубу, что позволяет разместить ее на любой опоре круглого сечения: стальной мачте, фасадном кронштейне, столбе и т. п. Узел крепления допускает регулировку сразу по нескольким плоскостям, включая направление, угол места и поляризацию.

Корпус имеет защиту от пыли и влаги. Металлические элементы антенны покрыты порошковой краской или оцинкованы. Пластик корпуса устойчив к солнечному ультрафиолету и заморозкам. Рабочий диапазон температур — от -50°C до +80°C.

Чтобы купить AX-459-09PX от Antex, положите товар в корзину, заполните форму заказа и подтвердите покупку. Узнать подробнее о доступном оборудовании для радиосвязи вы можете по телефону 8-800-3333-965! Наши сотрудники не только ответят на вопросы, но также подготовят индивидуальный проект усиления для вашего объекта!

Антенна AX-459-09PX — сертификат соответствия [PDF, ~1.0Mb]
