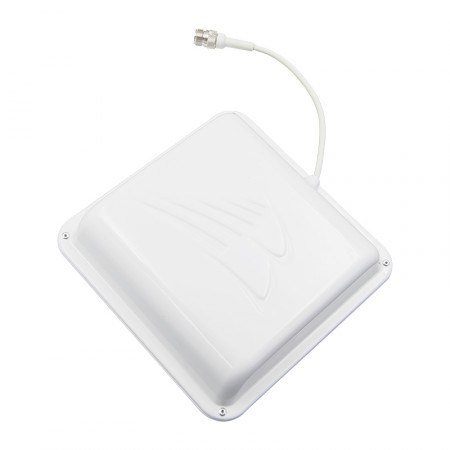

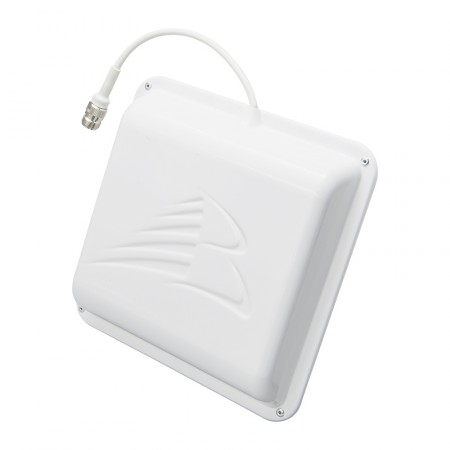

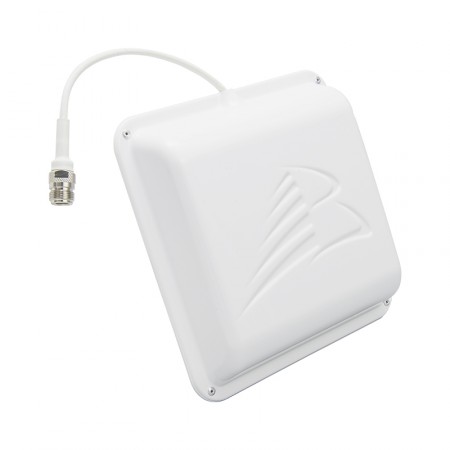

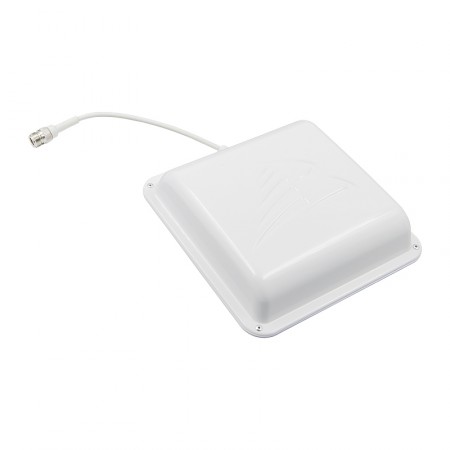

Антенна 868 МГц BS-868-9 (Панельная, 9 дБ)

Панельная антенна для помещений с поддержкой частотного диапазона 868 МГц. Модель BS-868-9 применяется с оборудованием, которое использует беспроводную радиосреду для обмена управляющими сигналами, передачи телеметрических данных и уведомления о важных событиях. Антенна имеет секторную диаграмму направленности с усилением до 9 дБи, настенное крепление и типовой разъем N-female.

Когда применяется частота 868 МГц?

В России, Европе и некоторых других регионах частотный диапазон 868 МГц выделен для свободного использования. Такие свободные частоты применяются в промышленной, научной и медицинской сферах, поэтому они получили обозначение ISM (англ. Industrial, Scientific, Medical). Условием их применения обычно является лишь соблюдение ограничений по мощности передатчиков. Подробную информацию об использовании диапазона в России вы найдете в нашей справочной статье.

ISM-диапазон 868 МГц применяется в следующих областях:

• Автоматика производственных процессов. Оборудование использует радиоканал для передачи информации о текущем состоянии работы и показателях, важных для оценки и калибровки производственных систем;
• Сбор телеметрических данных. Опрос счетчиков для анализа расхода ресурсов может происходить беспроводным методом. Такой подход упрощает коммутацию и устраняет необходимость прокладки дополнительных кабельных трасс;
• Системы сигнализации, контроля, защиты. Беспроводные датчики и сенсоры широко применяются в системах сигнализации. Частота 868 МГц может использоваться, чтобы сообщить контроллеру о срабатывании датчика проникновения, движения, задымленности и т. п. Одна из популярных реализаций таких систем защиты — технология Jeweller (разрабатывается Ajax Systems);
• Оборудование M2M/IoT-применений. Оборудование межмашинного взаимодействия, «интернета вещей» и «умного дома» также активно задействуют беспроводные методы связи для управления и функционирования;
• Удаленное управление. Частота 868 МГц — популярный стандарт для пультов беспроводного управления. Пульты ДУ применяются совместно с автоматическими воротами, шлагбаумами и даже детскими игрушками;
• RFID (Radio Frequency Identification). Идентификация при помощи радиочастотного сигнала — распространенная технология, которая используется для определения объекта (чаще всего товара). Для идентификации используются RFID-метки в виде метки, карты или брелока.

На рынке существует множество конкурирующий решений, использующих радиосреду 868 МГц для обмена сигналами. Например, технология LPWAN, которая применяется для соединения устройств беспроводным методом, включает множество реализаций от разных производителей, таких как DASH7, Sigfox, LoRa и др.

Антенна 868 МГц для установки на стену

Модель Baltic Signal BS-868-9 имеет панельную конструкцию с секторной диаграммой направленности. Антенна излучает и принимает сигнал в диапазоне 64–66° по горизонтали и 67° по вертикали. Результирующий коэффициент усиления излучателя — от 8,6 до 8,8 дБи.

Данная модель обычно устанавливается на дальней стене помещения. Широкий радиус обзора позволяет «охватить» узкие коридоры и комнаты прямоугольной формы. Выбор правильного места для размещения — ключевой момент при монтаже этой антенны. Для установки в центре помещений доступна круговая модель BS-868-7.

Важные особенности модели включают:

• Рабочие частоты 857–877 МГц. Антенна поддерживает все частоты и каналы, которые могут задействоваться для безлицензионного использования в рамках диапазона;

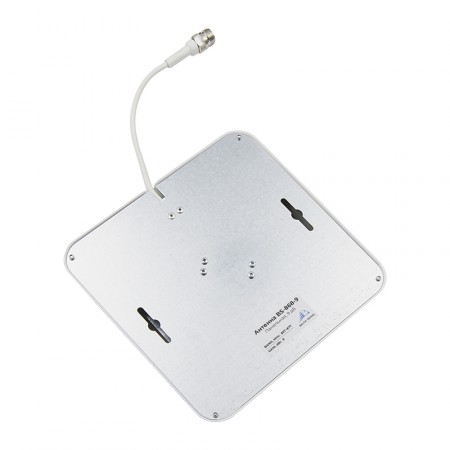

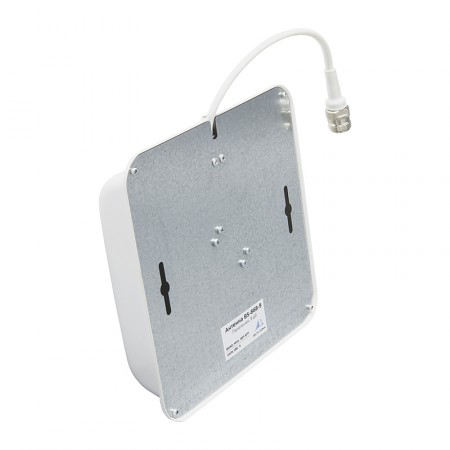

• Простое крепление на стену. Излучатель не требует установки кронштейна или других монтажных элементов. Корпус антенны просто «навешивается» на два шурупа, ввинченных в стену или другую ровную поверхность;
• Разъем N-female на кабеле. Стандартный коннектор N-розетка установлен на небольшом отрезке провода (15 см). Этот стандартный разъем для ВЧ-коммуникаций совместим с типовыми кабельными сборками 50 Ом для радиосистем;
• Элегантный тонкий корпус. Излучающие элементы прикрыты морозостойким пластиковым корпусом размером 200 x 200 мм. Антенна может использоваться в помещениях при температуре воздуха от -45°С до +60°С.

BS-868-7 — оптимальный выбор для радиосистем, требующих секторного покрытия внутри помещений. Чтобы купить антенну, нажмите «В корзину» и оформите заказ онлайн. Остались вопросы или нужна помощь в выборе комплектующих? Наши инженеры и менеджеры помогут сформировать правильную систему связи по телефону 8-800-3333-965!
