Антенна 3G/4G PETRA-9 MIMO 4x4 (Панельная, 4 x 9 дБ)

Цена: 2 800 р.
Категория: Антенны Антэкс
Наличие: Есть в наличии

Артикул: 2875

Купить
В сравнение

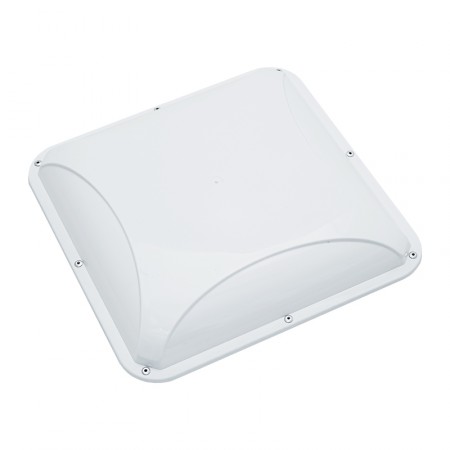

Уличная антенна для 4G-модемов и роутеров PETRA-9 MIMO 4x4 с поддержкой многоканального режима приема и передачи MIMO 4x4. Излучатель имеет коэффициент усиления 8,5–10 дБи, отличается скромными габаритами и предназначен для подключения к самым современным сотовым устройствам.

Для чего нужна антенна с поддержкой MIMO 4x4?

Компания Антэкс представила новые версии своих продуктов с поддержкой многопотоковой передачи. Такая антенна способна принимать и передавать четыре потока данных одновременно, в разы увеличивая максимальную пропускную скорость соединения.

  • Технология MIMO уже давно применяется в 4G-сетях, однако до недавнего времени большинство модемов поддерживали лишь режим 2x2, в котором потоки имели поляризационное разнесение (антенна принимала и передавала сигнал одновременно в вертикальной и горизонтальной поляризации).
  • Режим «4 на 4» делает следующий шаг, добавляя т. н. пространственное разнесение. Это означает, что внутри одного корпуса представлены две независимые антенные системы, каждая из которых принимает и передает сигнал в двух поляризациях. Таким образом удается удвоить максимальную пропускную способность канала.
  • Обратите внимание! На сегодняшний день оборудование операторов достаточно редко поддерживает режим MIMO 4x4. Такие базовые станции устанавливаются преимущественно в крупных городах, где требуется повысить скорость 4G-интернета и обеспечить поддержку высоких категорий LTE-Advanced. Перед покупкой товара обязательно проверьте, что ваш оператор осуществляет «вещание» в четырехканальном режиме! Кроме того, необходимо удостовериться, что ваше устройство (4G-модем или роутер) также поддерживает этот режим и имеет четыре антенных разъема, выведенных на корпус.

К чему можно подключить PETRA-9 MIMO 4x4?

Модель PETRA-9 работает с радиосигналом в диапазоне 1700–2700 МГц. Этот отрезок спектра охватывает самые высокоскоростные 4G-сети на частотах 1800 МГц (LTE Band 3) и 2600 МГц (LTE Band 7), а также самый распространенный 3G-стандарт UMTS-2100.

Заявленный коэффициент усиления излучателя находится в промежутке 8,5–10 дБи. Антенна подходит для использования в городах и крупных населенных пунктах при наличии уверенного входного сигнала сотовой связи на улице.

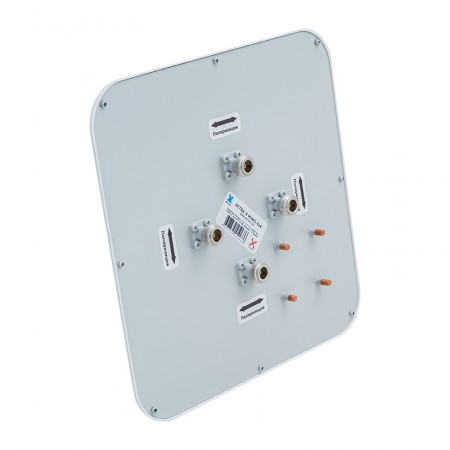

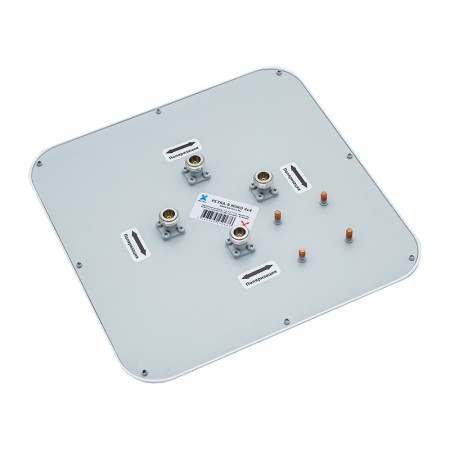

На обратной стороне размещены четыре разъема N-female. Для соединения с сотовым устройством необходимо использовать коаксиальные кабельные сборки с волновым сопротивлением 50 Ом (приобретаются отдельно). Существует два основных сценария использования этой модели:

  • Основной способ, подразумеваемый производителем, — подключение к 4G-модему с поддержкой четырехканального 4x4. Подходящим устройством является сотовый модуль Quectel EM160R-GL, который используется для построения высокопроизводительных 4G-роутеров, а также похожие модели от Foxconn (DW5821e T77W968) и Fibocom (L860-GL);
  • Также PETRA-9 MIMO 4x4 может использоваться для подключения к двум устройствам с поддержкой режима 2x2 (разъемы антенны попарно соединяются с разъемами разных устройств пользователя). При таком подключении один экземпляр PETRA-9 MIMO 4x4 заменяет собой две отдельные антенны MIMO 2x2.

Как настроить антенну с четырьмя разъемами?

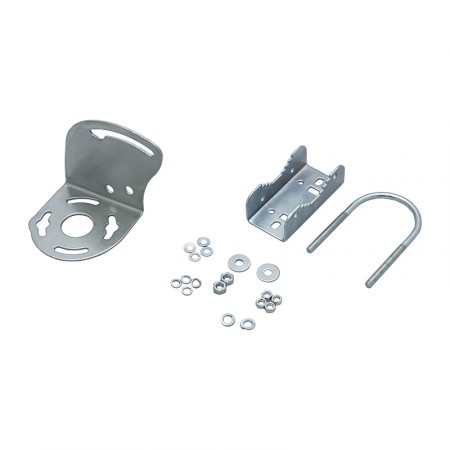

Представленная модель имеет направленную конструкцию, поэтому при монтаже требуется настройка в сторону источника сигнала (базовой станции оператора). Комплектное крепление позволяет установить излучатель на кронштейне/мачте и задать требуемое направление, угол места, поляризацию.

Антенна имеет всепогодный корпус и подходит для круглогодичной эксплуатации в большинстве климатических зон России. Рабочий диапазон температур заявлен производителем от -60°C до +80°C. Благодаря малой поверхности, «панель» устойчива к высоким ветровым нагрузкам до 25 м/с.

PETRA-9 MIMO 4x4 — одна из первых антенн MIMO 4x4 на российском рынке, предназначенная для совместного использования с самыми современными LTE-модемами. Чтобы узнать больше об этой антенне или подобрать подходящий модем, воспользуйтесь консультацией по телефону 8-800-3333-965!


Характеристики
Рабочий диапазон частот 1700–2700 МГц
Коэффициент усиления 4 x 8,5–10 дБи
Ширина диаграммы направленности в H-плоскости 59–82°
Ширина диаграммы направленности в E-плоскости 35–57°
Уровень боковых лепестков ≤ -7 дБ
Развязка между портами в рабочем диапазоне ≥ 25 дБ
Входное сопротивление 50 Ом
КСВ в рабочем диапазоне частот ≤ 1,6
Допустимая мощность 10 Вт
Поляризация -45° / +45° (X-pol)
ВЧ-разъемы 4 x N-female
Крепление на мачту Ø20–52 мм
Допустимая скорость ветра 25 м/сек
Материал защитного кожуха поликарбонат + ABS
Материал антенны оцинкованная сталь, латунь
Материал крепления сталь
Класс защиты IP67
Диапазон рабочих температур от -60°C до +80°C
Размер 245 x 245 x 45 мм
Вес (без крепления) 888 г
Комплектация антенна, комплект крепежа, инструкция
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-17, Вых 10-16
Установка под ключ Москва, СПб от 5000 руб.
