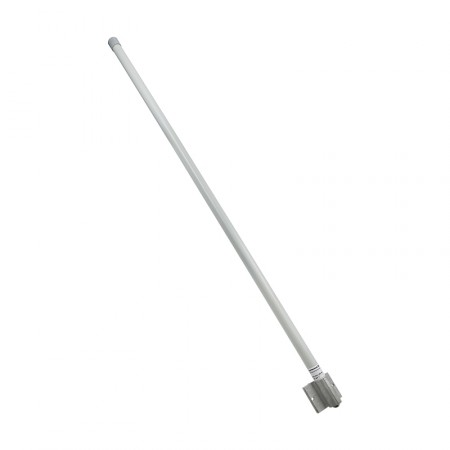

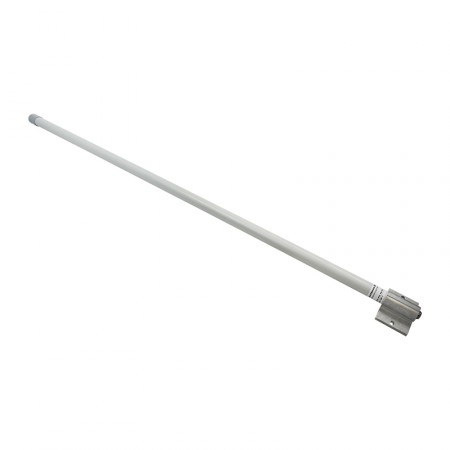

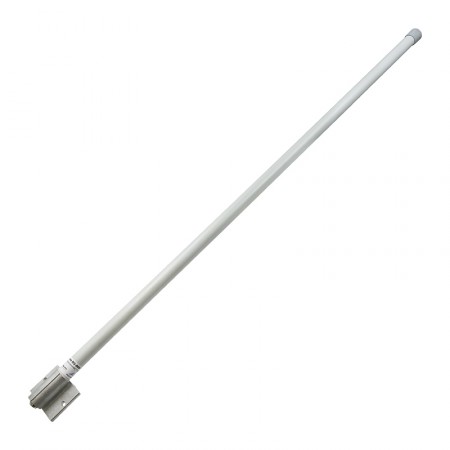

Антенна 868 МГц BS-868-7 (Всенаправленная, 7 дБ)

Круговая антенна BS-868-7 применяется для обслуживания радиоустройств, функционирующих в открытом ISM-диапазоне 868 МГц. Эта модель совместима с разнообразными системами автоматики и телеметрии, RFID и прочими приборами, не требующими лицензирования диапазона радиочастот для взаимодействия и обмена данными. Коэффициент усиления антенны составляет 7 дБи, а диаграмма обслуживания — 360° по горизонтали.

Для чего нужны антенны 868 МГц?

Участок радиочастотного спектра, условно называемый 868 МГц, во многих странах выделен как нелицензируемый диапазон для передатчиков малой мощности. Основное назначение диапазона — ISM (промышленные, научные и медицинские цели). Производители оборудования сегодня применяют эту частоту для решения широкого круга задач, включая:

• Автоматизация и мониторинг за рабочими процессами. Беспроводные приборы позволяют отслеживать показатели автоматического оборудования, управлять станками, менять основные параметры;
• Телеметрия и опрос счетчиков. Быстрый сбор данных с использованием радиоканала упрощает учет ресурсов без участия потребителей;
• Сигнализация, датчики, безопасность. Многие системы защиты применяют частоту 868 МГц для получения сигналов от датчиков. Они могут передавать головному устройству информацию о важных событиях (например, об открытии дверей или окон, детекции движения, дыма или протечки). Частной реализацией такой системы безопасности является протокол Ajax Jeweller;
• IoT и «умный дом». Контроллеры для систем «умного дома» применяют беспроводной канал для применения изменений, вносимых пользователем в настройки Smart-приборов;
• Пульты ДУ для ворот, жалюзи, игрушек. Беспроводные пульты-брелоки для управления техникой, шлагбаумами, автоматическими дверями и детскими игрушками задействуют радиоканал для передачи сигналов;
• Радиочастотная идентификация. Наконец, свободный диапазон частот удобен для работы систем контроля и учета с применением RFID-меток и транспондеров. Диапазон применим как для ближней, так и для дальней идентификации.

Конкретная реализация технологии с использованием частоты 868 МГц может различаться. Например, этот диапазон задействуют такие протоколы, как LPWAN, DASH7, LoRaWan, «СТРИЖ» и другие.

Круговая антенна для обслуживания нескольких устройств

Модель BS-868-7 от Baltic Signal применяется для обработки беспроводного сигнала, поступающего от передатчиков с разных направлений. Антенна имеет круговую диаграмму направленности по горизонтали (360°) и может передать на контроллер сигнал, поступающий от нескольких устройств. Диаграмма направленности 20° по вертикали обеспечивает коэффициент усиления 7 дБи, что увеличивает дальность действия оборудования.

Как правило, круговые антенны такого типа используются на открытых пространствах, таких как придомовые территории, ангары, павильоны, эллинги. При грамотном расположении антенна обеспечит обширную зону покрытия.

К особенностям антенны относятся:

• Рабочий диапазон 862–872 МГц, охватывающий все основные радиочастотные каналы, необходимые для работы безлицензионного оборудования;
• Всепогодное исполнение, допускающее размещение на улице без дополнительной защиты. Корпус герметичен и не боится дождя, снега, повышенной влажности, УФ-лучей, холода и тепла (от -40°С до +80°С);

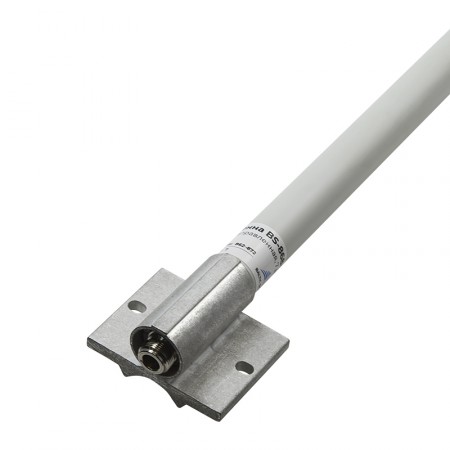

• Волновое сопротивление 50 Ом (стандарт для радиосвязи) и универсальный ВЧ-разъем N-female, который является отраслевым стандартом;

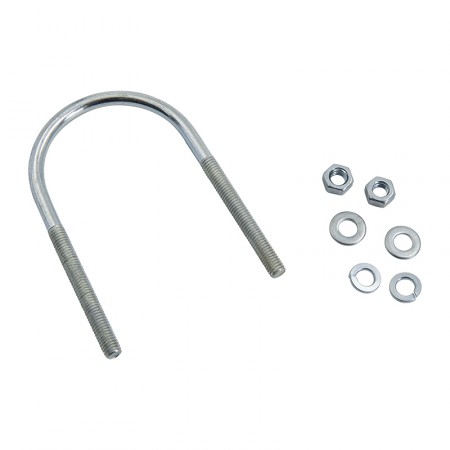

• Конструктивно простое крепление на мачту, столб, кронштейн Ø20–52 мм;
• Высота антенны — чуть более 1 м, а вес не превышает 400 г.

Антенна BS-868-7 легко монтируется на трубостойку. Для соединения с контроллером применяются кабельные сборки с разъемами N-типа.

Чтобы купить антенну BS-868-7, добавьте товар в корзину и подтвердите заказ онлайн. Наши инженеры и менеджеры оказывают помощь в выборе радиочастотных комплектующих и в разработке систем усиления связи. Позвоните по телефону 8-800-3333-965, чтобы получить консультацию!
