Усилитель сигнала 1420-1470 МГц, 7 Вт

Усилитель радиосигнала 1420–1470 МГц предназначен для интеграции в профессиональные комплексы связи и FPV-решения, где требуется увеличенная дистанция передачи. Устройство обеспечивает прирост мощности сигнала на уровне 18–20 дБ, а максимальное значение выходной мощности может достигать 7 Вт.

Для каких задач используется усилитель 1,4 ГГц?

В нашей стране этот радиочастотный диапазон относится к регулируемым и не допускается к свободной эксплуатации без соответствующего разрешения. Чаще всего оборудование этого спектра применяется для передачи видеопотока с FPV-дронов, служебной связи и телеметрии:

• Передача FPV-видео на дальние дистанции;
• Медицинское оборудование, передающее физиологические данные пациентов по беспроводному каналу (Wireless Medical Telemetry Service — WMTS);
• Закрытые ведомственные каналы связи;
• Военные каналы передачи данных.

Применение усилителя позволяет существенно увеличить рабочий радиус передающего оборудования. Эксплуатация радиопередающих устройств должна выполняться с учетом требований действующего законодательства и норм, установленных государственной комиссией по радиочастотам!

Усилитель для повышения мощности сигнала в компактном корпусе

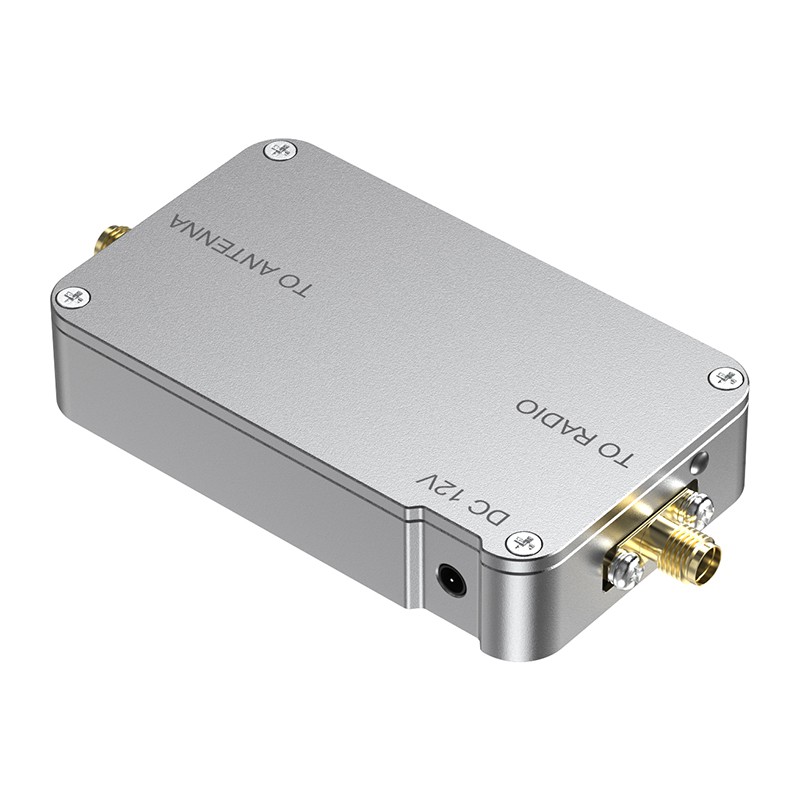

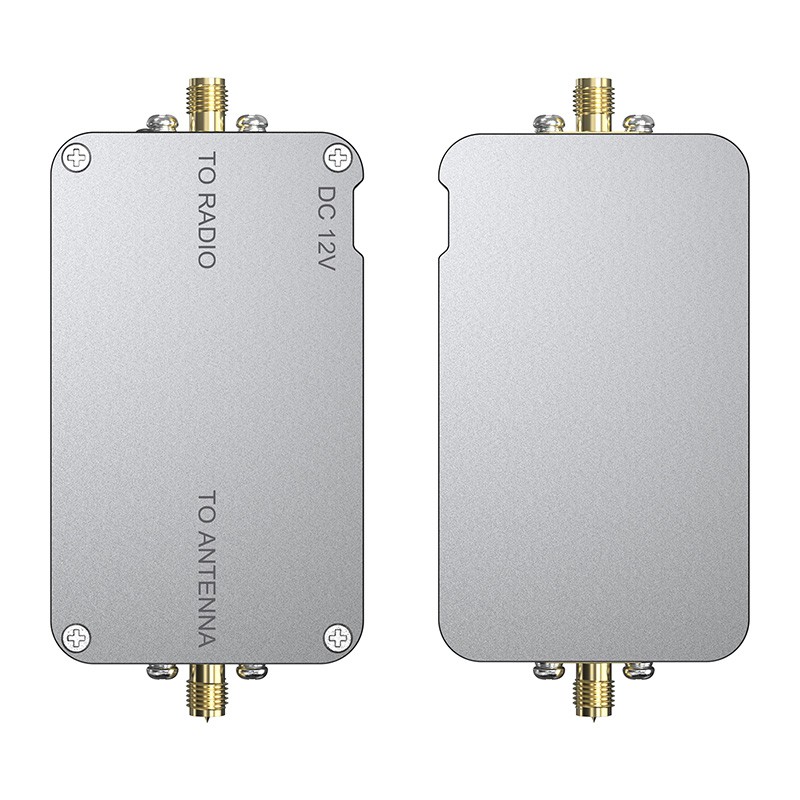

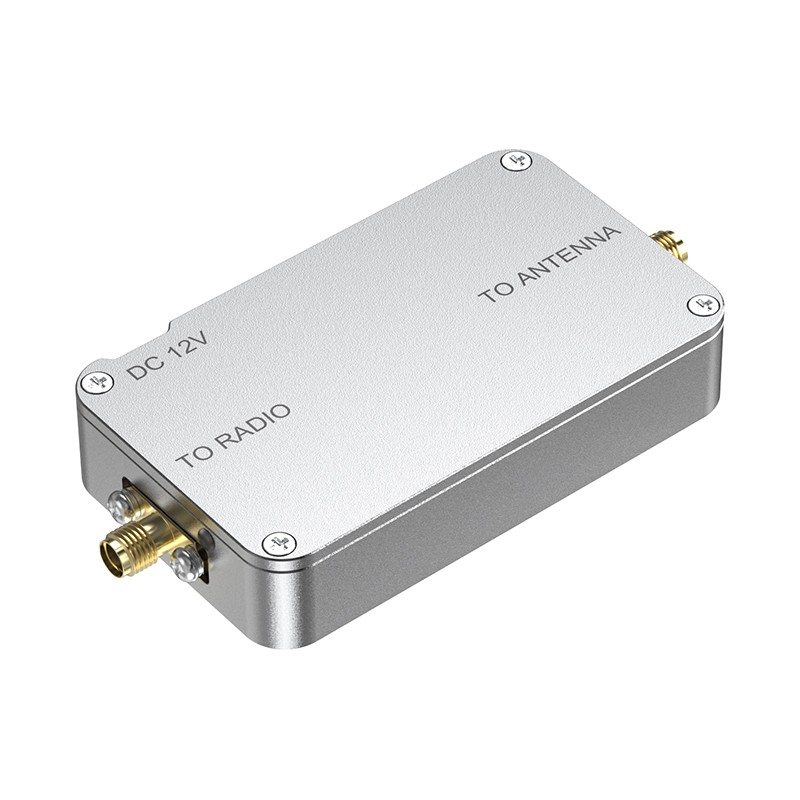

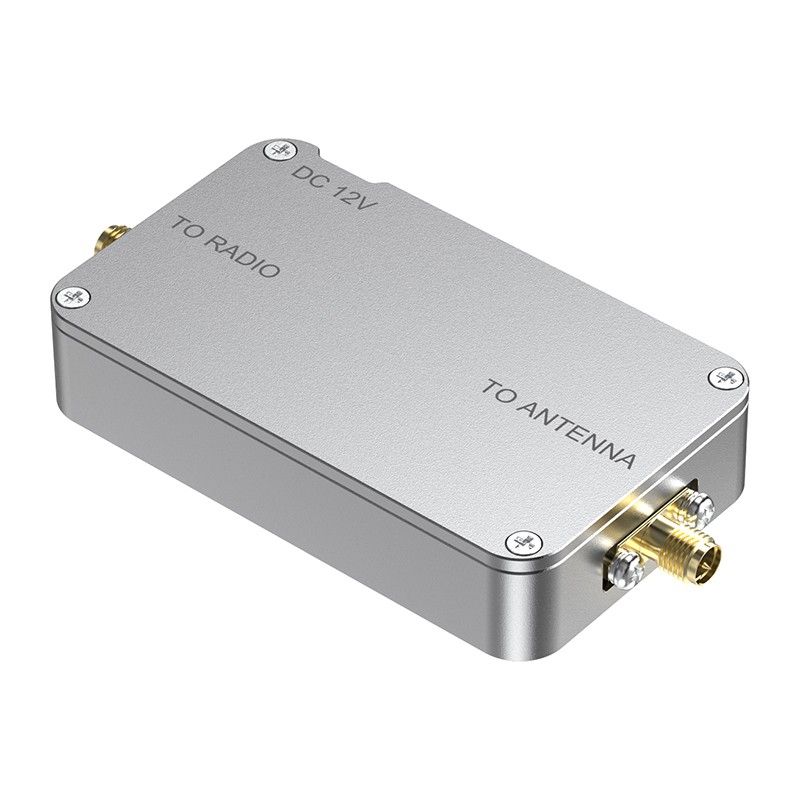

Двунаправленный усилитель EP-AB067 заключен в небольшом алюминиевом корпусе и рассчитан на эксплуатацию без сложной предварительной конфигурации. На устройстве отсутствуют инструменты ручной настройки и переключатели — вся работа происходит автоматически. Световой индикатор информирует о подаче питания и текущем состоянии прибора.

• Усиление на прием (RX) — 18 дБ, на передачу (TX) — 20 дБ. Благодаря высоким показателям, оборудование обеспечивает передачу сигнала на увеличенные расстояния и расширяет зону уверенного покрытия. Время переключения между каналами приема и передачи не превышает 1 мкс;
• Максимальная выходная мощность — 7 Вт. Усилитель поддерживает входной уровень до 19 дБм (80 мВт), при этом на выходе способен формировать сигнал до 38,5 дБм (7 Вт). Модель выдерживает сигналы от профессиональных и промышленных радиосистем. Отдельно доступна модификация усилителя EP-AB072 с повышенной выходной мощностью 10 Вт (заказ через раздел «Опции»);
• Минимальный уровень шумов и потерь. Радиочастотная часть устройства отличается стабильными характеристиками. Показатель шума менее 1,5 дБ и значение EVM ниже 5% обеспечивают качественную передачу с низким уровнем искажений и паразитных отражений;

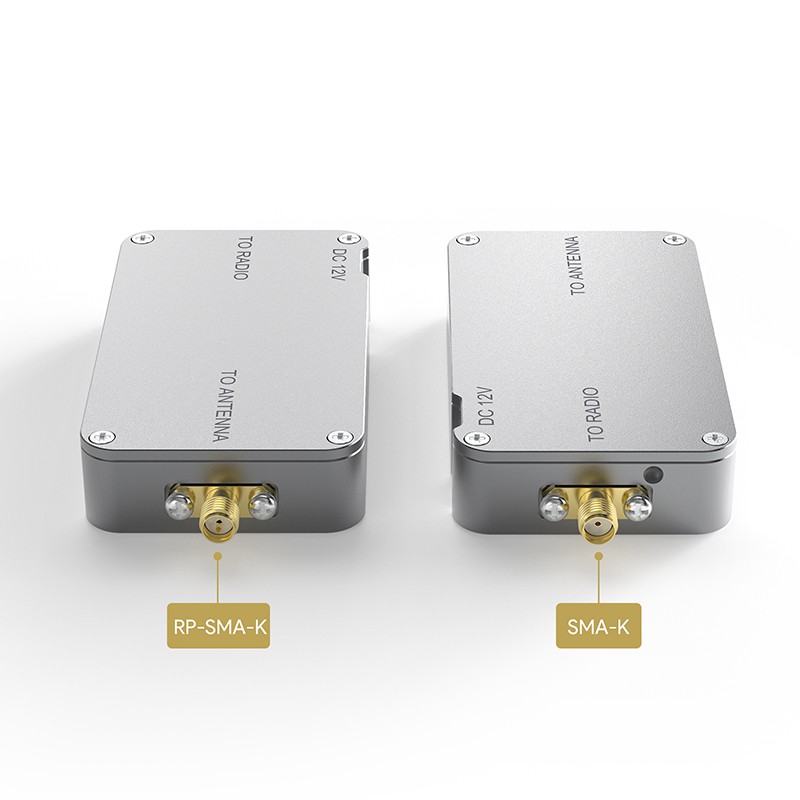

• Разъемы SMA и RP-SMA. С одной стороны корпуса установлена SMA-розетка для подключения радиомодуля, а с противоположной — RP-SMA-розетка для соединения с антенной. Оба интерфейса рассчитаны на волновое сопротивление 50 Ом. При выборе антенн, кабелей и адаптеров необходимо учитывать различие типов коннекторов;
• Питание в диапазоне 12–24В. Подключение возможно через сетевой адаптер либо иной источник постоянного напряжения. При мощности 32 дБм и напряжении 12В потребляемый ток остается в пределах 400 мА.

Антенное оборудование, кабельные сборки, переходники и прочие аксессуары, необходимые для использования EP-AB067, в комплект поставки не включены и приобретаются отдельно. Для оформления покупки добавьте устройство в корзину и отправьте заказ. Если вам нужна консультация или дополнительная информация, позвоните по телефону 8-800-3333-965!
