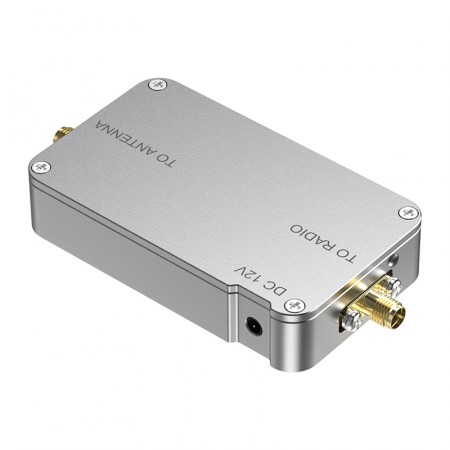

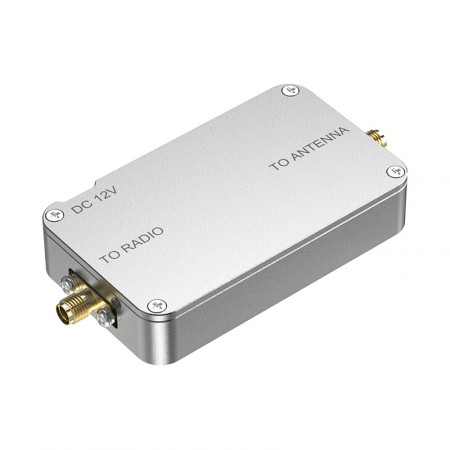

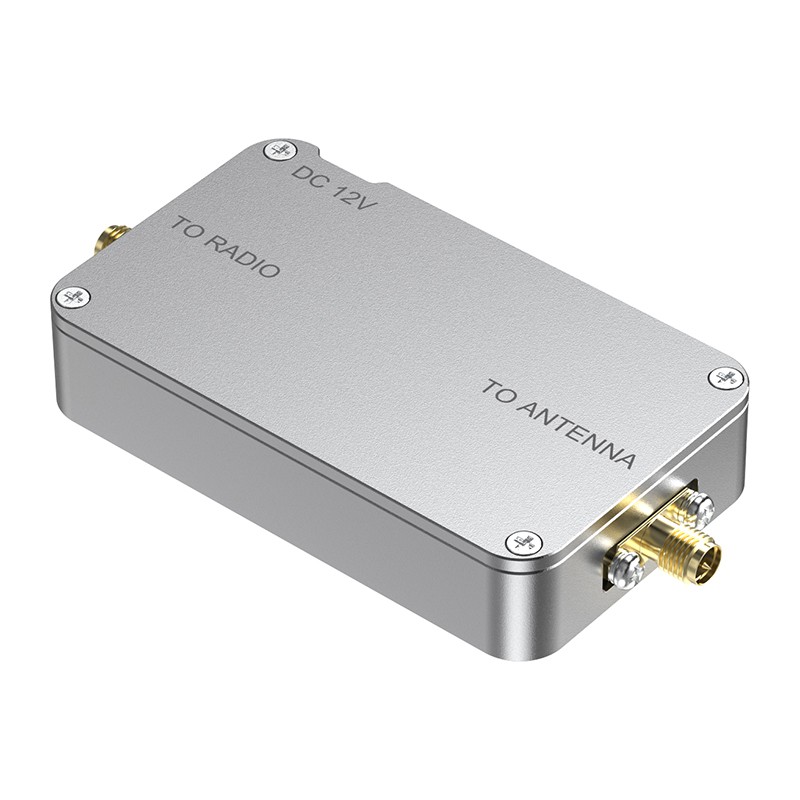

Усилитель мощности 850-930 МГц, 8 Вт

Усилитель мощности 850–930 МГц ставится в разрыв между радиопередатчиком и антенной и повышает уровень выходного сигнала на 18–20 дБ, доводя его максимально до 8 Вт (39 дБм). Прибор питается от источника постоянного тока с напряжением 12–24В — адаптера, аккумуляторной батареи, бортовой сети и т. п.

Для каких задач применяется усилитель?

Рабочая полоса прибора охватывает широкий участок спектра с разными условиями использования в России:

• 868 МГц — свободный диапазон для IoT. В России частоты 863–869 МГц выделены для применения устройствами общего назначения, радиосигнализацией, RFID и аудиооборудованием. Именно здесь сосредоточена большая часть инфраструктуры интернета вещей: протоколы LoRa, российские сети «Стриж», децентрализованные меш-сети Meshtastic;
• 900–930 МГц — лицензируемые спецприменения. Этот участок диапазона в России относится к регулируемым — для легальной работы передатчика необходимо разрешение на использование радиочастот, оформленное через ГКРЧ.

Таким образом, в спектре 850–930 МГц функционирует многообразное оборудование гражданского, промышленного и военного назначения:

• Автономные системы учета потребления электроэнергии, газа, воды;
• Охранные и пожарные извещатели с беспроводной передачей данных;
• Промышленные радиомодемы для телеметрии и диспетчеризации;
• Узлы автоматизации умного дома и промышленного IoT;
• Передатчики управления БПЛА на частоте 915 МГц (протокол ELRS и аналоги);
• Видеолинки FPV-дронов с требованием максимальной дальности;
• Ведомственные системы передачи данных, связи и видеонаблюдения;
• Оборудование стандарта 802.11ah (WiFi HaLow) — специализированный вариант WiFi для IoT с дальностью до нескольких километров и низким энергопотреблением.

Штатная мощность конечных устройств в этих сетях редко превышает 25–100 мВт. Для базовой станции или ретранслятора, которому нужно обслуживать большую территорию, этого недостаточно. Усилитель закрывает этот разрыв, поднимая мощность на выходе до промышленного уровня.

Обратите внимание: для задач усиления сотовой связи GSM/LTE в диапазоне 900 МГц (Band 8) этот прибор не предназначен. Для этого требуется специализированное решение — репитеры 900 МГц.

Конструктив и радиочастотные параметры

Модель усилителя EP-AB069 работает автоматически — переключателей и регулировок на корпусе нет. Усилитель сам переключается между режимами передачи (TX) и приема (RX) в зависимости от направления сигнала. Время переключения не превышает 1 мкс.

• Входной диапазон мощности 4–19 дБм (2,5–80 мВт). Выходная мощность при этом достигает 8 Вт (39 дБм). Отдельно выпускается расширенная версия усилителя с индексом EP-AB075 для решений, требующих выходной мощности до 10 Вт (см. раздел «Опции»);
• Коэффициент шума менее 1,2 дБ. Усилитель добавляет минимум собственных помех, что особенно важно при работе на слабых входных сигналах;

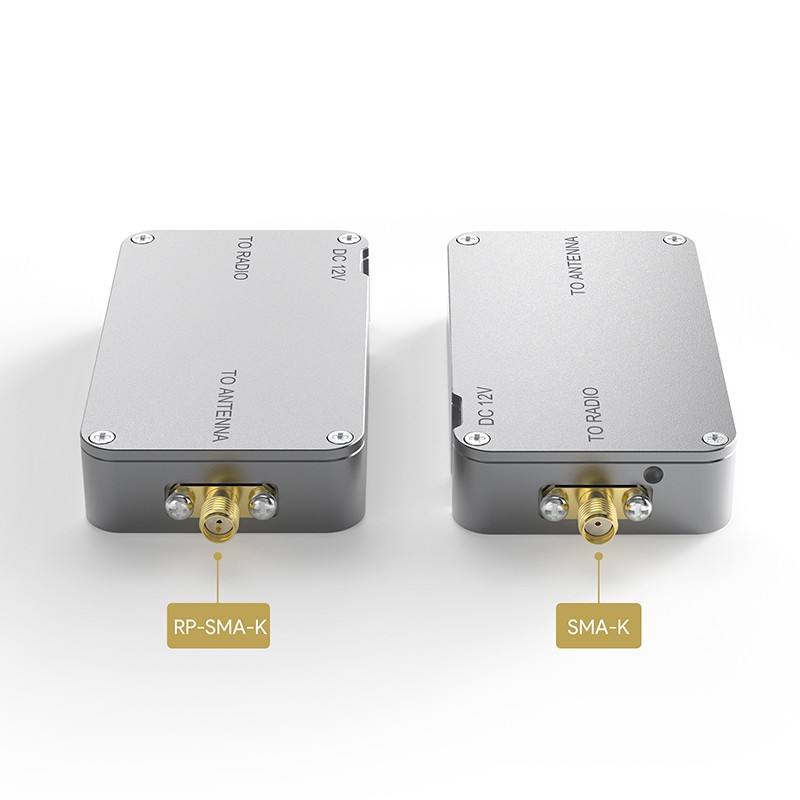

• Порты SMA и RP-SMA. Входной порт SMA-female находится на торце, обращенном к передатчику. С антенной прибор соединяется через реверсивный коннектор RP-SMA-female на выходном торце. SMA и RP-SMA визуально схожи, однако имеют разную конструкцию центрального контакта и не взаимозаменяемы. Заранее убедитесь, что остальные комплектующие вашей системы совместимы с этими коннекторами;
• Питание 12–24В от адаптера или иного источника DC. При напряжении 12В и выходной мощности 32 дБм потребление не превышает 500 мА;
• Температурный диапазон — от -40°C до +70°C. Прибор сохраняет параметры при монтаже в уличных шкафах и необогреваемых помещениях.

Все необходимые для монтажа комплектующие: антенны, кабельные сборки, переходники — подбираются и заказываются отдельно.

Добавьте усилитель EP-AB069 в корзину — доставим по всей России! Условия оплаты и доставки описаны в соответствующих разделах сайта. Для подбора оборудования — звоните на номер 8-800-3333-965, наши инженеры помогут не ошибиться!
