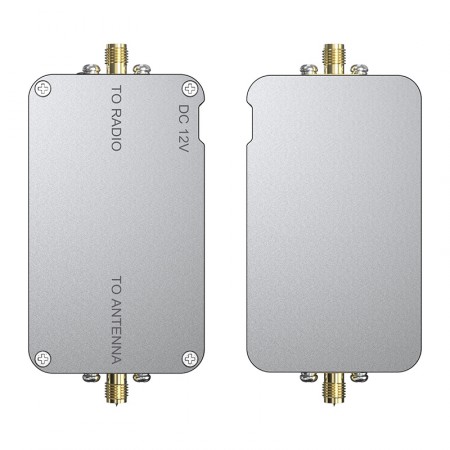

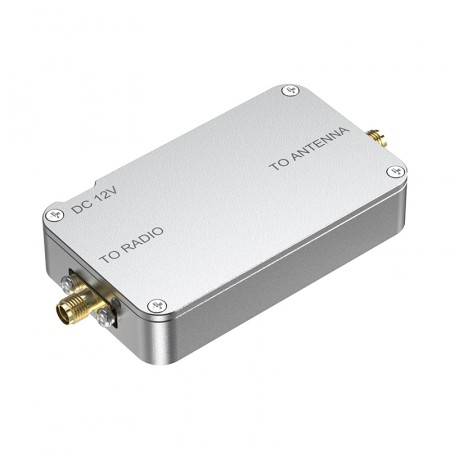

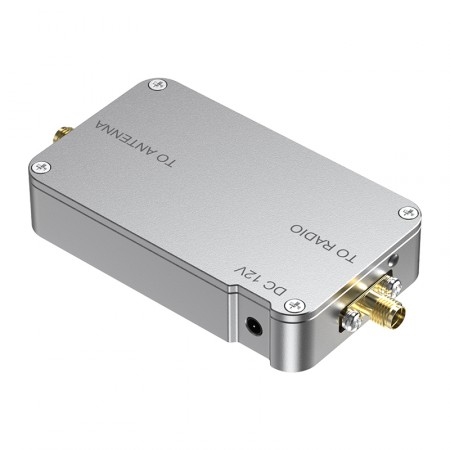

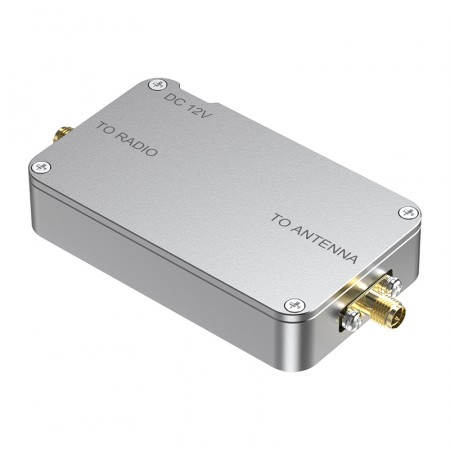

Двунаправленный усилитель 1170-1280 МГц, 7 Вт

Двунаправленный усилитель мощности с рабочей полосой 1170–1280 МГц и выходной мощностью до 7 Вт. Коэффициент усиления — 18–20 дБ. Усилитель встраивается в тракт между передатчиком и антенной и увеличивает дальность действия радиолинии без смены оборудования. Прибор питается от источников постоянного тока с широким диапазоном напряжения 12–24В.

Прибор относится к спецоборудованию. Диапазон 1170–1280 МГц в России не является свободным: его использование регулируется нормативными актами ГКРЧ и требует разрешения на применение конкретных частот.

Какие виды связи работают в диапазоне 1,2 ГГц?

Полоса 1170–1280 МГц принадлежит так называемому L-диапазону — одному из наиболее насыщенных в плане спецприменений. Например, его отдельные полосы используют навигационные спутниковые системы GPS, Galileo, ГЛОНАСС и Beidou в качестве второй частоты для более точных измерений.

Параллельно этот диапазон исторически используется для передачи аналогового видеосигнала с БПЛА и как видеолинк в системах наблюдения. Его ключевая физическая особенность — длина волны около 25 см — дает хорошее распространение сигнала на открытых пространствах и заметно лучшее проникновение по сравнению с диапазонами 2,4 ГГц и 5,8 ГГц. Именно поэтому 1,2–1,3 ГГц традиционно выбирают для видеолинков, рассчитанных на дальность от 5 км и выше.

Где применяется усилитель?

Усилитель EP-AB066 используется в составе специализированных радиосистем, где требуется увеличить мощность передатчика или чувствительность приемного тракта:

• Видеолинки БПЛА на частотах 1200–1280 МГц — передача аналогового и цифрового видеосигнала с борта летательного аппарата на наземную станцию;
• Профессиональные системы видеонаблюдения (CCTV), работающие в закрытом L-диапазоне;
• Ретрансляция сигналов в системах радиолокации и воздушной навигации;
• Спецсвязь и телеметрия в ведомственных системах передачи данных;
• Наземные станции слежения за БПЛА, где нужно увеличить зону уверенного приема.

Для работы с передатчиками в этом диапазоне необходимо предварительно уточнить требования действующего законодательства и получить соответствующее разрешение ГКРЧ!

Конструктив и особенности работы

Прибор полностью автоматический: переключение между режимом передачи (TX) и приема (RX) происходит без участия оператора, задержка не превышает 1 мкс. Единственный индикатор на корпусе отображает статус прибора.

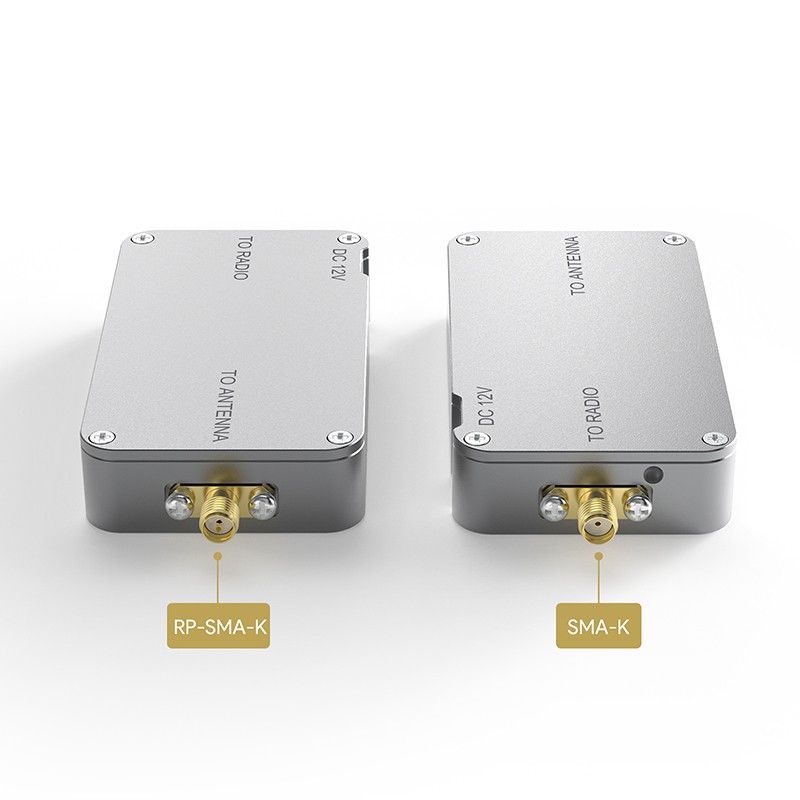

• Порты: SMA-female (от передатчика) и RP-SMA-female (к антенне). Серии SMA и RP-SMA визуально похожи, но конструктивно различаются: при подборе кабелей и переходников проверяйте тип разъема. Реверсивная версия (RP-SMA) имеет зеркальное расположение гнезда и резьбы. Волновое сопротивление обоих портов — 50 Ом;
• Выходная мощность — 38,5 дБм (7 Вт). Прибор подходит для применения в промышленных и полупромышленных сценария. Если ваш проект предусматривает более высокий уровень мощности — в разделе «Опции» доступна версия усилителя до 10 Вт;
• Коэффициент шума менее 1,5 дБ. На практике это означает, что усилитель оказывает минимальное влияние на сигнал/шум в приемном тракте даже при работе на слабых входных сигналах;
• Низкое энергопотребление. Не более 400 мА при напряжении 12В (при выходной мощности 32 дБм);
• Подходит для холодного климата. Диапазон рабочих температур от -40°C до +70°C.

Антенны и кабельные сборки приобретаются отдельно. Для работы в диапазоне 1,2 ГГц подойдут панельные и всенаправленные антенны под этот диапазон — например, KP9-1200, AX-1240-09PX или AX-1214P.

Добавьте товар в корзину и оформите заказ — доставим по всей России! Условия оплаты и доставки — в профильных разделах. По техническим вопросам — звоните на номер 8-800-3333-965.
