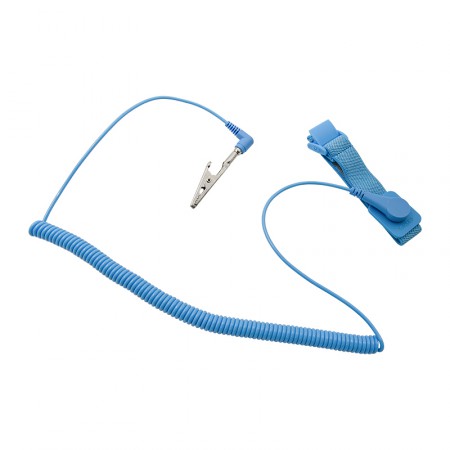

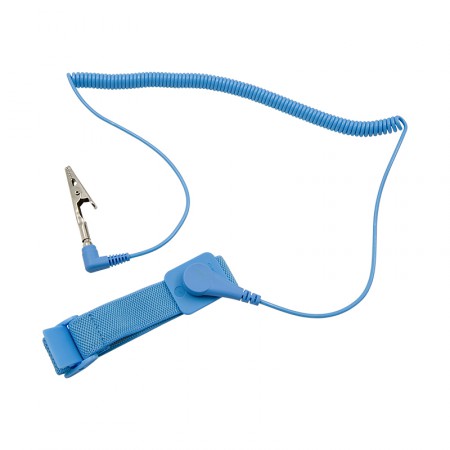

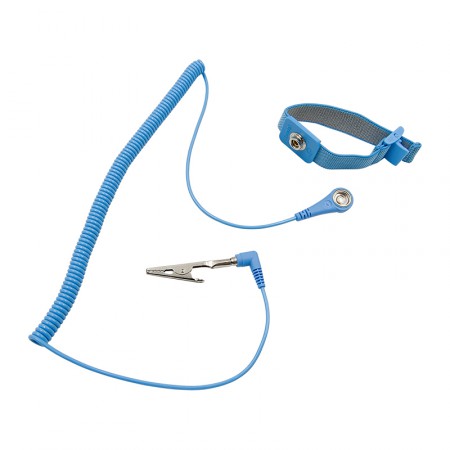

Антистатический браслет (шнур заземления, зажим "крокодил", гибкая манжета на застёжке-липучке)

Антистатический браслет — средство защиты от электростатического разряда при работе с чувствительной электроникой. Токопроводящая манжета на липучке надевается на запястье, спиральный шнур соединяет ее с точкой заземления через зажим-крокодил. Пока браслет подключен, статическое электричество непрерывно отводится с тела на «землю».

Чем опасна статика при монтаже электроники?

Статическое электричество накапливается на поверхности тела незаметно — при ходьбе, снятии одежды, трении о мебель. Обычное движение руки способно изменить потенциал тела до нескольких сотен вольт. Такой разряд через микросхему или транзистор способен «убить» компонент мгновенно или создать скрытые дефекты, которые проявятся позже.

Порог чувствительности современной электроники значительно ниже, чем ощущаемый человеком разряд. МОП-транзисторы могут повреждаться при десятках-сотнях вольт, тогда как человек начинает чувствовать удар электростатики только при напряжении 2000–3000В. Иными словами, разряд, который монтажник не замечает, способен повредить компонент электроники.

Как работает браслет?

Манжета из ткани с токопроводящими волокнами плотно прилегает к коже запястья. От манжеты отходит спиральный шнур (1,8 м), внутри которого последовательно включен резистор сопротивлением 1 МОм. Второй конец шнура оснащен зажимом-крокодилом, который цепляется к заземленному металлическому корпусу оборудования или шине заземления рабочего стола.

Резистор в шнуре выполняет две функции одновременно. Во-первых, он создает управляемый путь для медленного стекания заряда — статика рассеивается плавно, без скачка напряжения. Во-вторых, при наличии паразитного или ошибочного потенциала на шине заземления резистор ограничивает ток через тело человека, снижая риск поражения электрическим током. Именно поэтому шнур с резистором является обязательным элементом конструкции, а не опцией.

Важно: браслет не нейтрализует статику и не накапливает ее — он обеспечивает непрерывный путь утечки. Если шнур отсоединен или манжета плохо прилегает к коже, защита не работает!

Когда и где применяется?

Антистатический браслет нужен везде, где руки касаются открытых плат, микросхем, модулей памяти, процессоров и любых компонентов без корпуса. Типовые сценарии:

• Сборка и ремонт компьютеров, серверов, сетевого оборудования;
• Монтаж микроэлектроники, включая платы модемов и роутеров;
• Работа с платами управления промышленного оборудования;
• Пайка и замена компонентов на печатных платах;
• Любые манипуляции с электроникой вне антистатической упаковки.

В ESD-средах (производство электроники, ремонтные сервисы, лаборатории) браслет является обязательным элементом защитного комплекса наравне с антистатическим ковриком и заземленным рабочим столом.

Как правильно использовать?

Манжета надевается на запястье и затягивается так, чтобы токопроводящие элементы плотно прилегали к коже — между тканью и кожей не должно быть зазора. Манжета на липучке универсальна по размеру и подходит для большинства запястий. При необходимости браслет можно надеть на лодыжку — принцип работы не меняется.

Зажим-крокодил подключается к заземленному металлическому корпусу оборудования или к клемме заземления рабочего стола. При отсутствии специализированной ESD-точки допускается подключение к корпусу стационарного оборудования, имеющему надежное защитное заземление.
