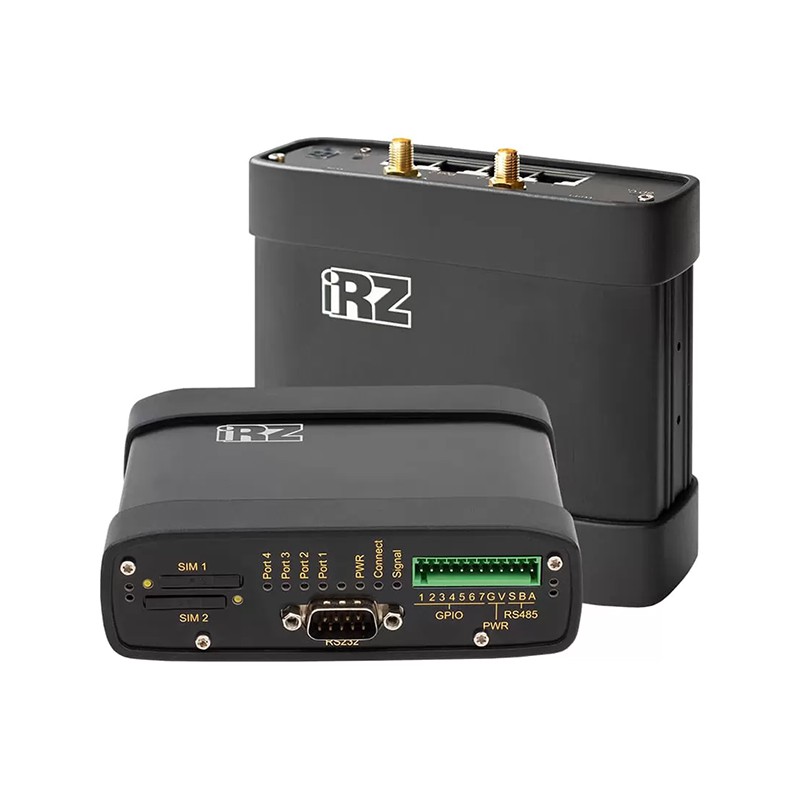

Роутер LTE Cat.6 iRZ RA21

Роутер iRZ RA21 с интерфейсами RS232 и RS485 служит для решения задач автоматизации и телеметрии. Эта модель имеет быстрый модем Cat. 6 для передачи данных в сетях 3G и 4G/LTE. Один сотовый модуль, два слота для SIM-карт, полный набор промышленных интерфейсов — и ничего лишнего.

Роутер без WiFi — в чем преимущество?

В производственных цехах, диспетчерских пунктах и технических шкафах на объектах инфраструктуры WiFi чаще создает проблемы, чем решает их. Радиоэфир на промышленных площадках и без того перегружен: станки, датчики, сканеры — все это создает помехи. Лишний беспроводной интерфейс означает дополнительную точку входа для несанкционированного подключения и еще один параметр, который нужно контролировать в политике безопасности сети.

RA21 работает только через сотовую связь и проводной Ethernet — предсказуемо и без компромиссов. Там, где важна изолированность канала передачи данных, это принципиальное решение. Если же беспроводное подключение требуется для решения ваших задач, компания iRZ предлагает модель RA21w.

LTE Cat. 6: скорость с агрегацией

В основе роутера — модуль LTE категории 6, который умеет одновременно работать на двух полосах частот и складывать их пропускную способность в один канал. Технология называется Carrier Aggregation, и именно она дает скорость загрузки до 300 Мбит/с при приеме. На загруженных базовых станциях разница особенно ощутима.

Роутер поддерживает актуальные стандарты 4G/LTE и 3G. Это позволяет стабильно работать даже там, где 4G недоступен или нестабилен — устройство автоматически переходит на более медленный, но рабочий стандарт.

Прибор поставляется без антенн, необходимых для подключения к сотовой сети. В зависимости от условий приема (уровень сигнала, место монтажа роутера) приобретите уличную или круговую антенну. Для работы режима MIMO используйте две антенны (для двухканального режима).

Две SIM-карты и резервирование связи

RA21 оснащен двумя слотами для SIM-карт. Один сотовый модуль последовательно работает с обеими: если основная SIM теряет связь или исчерпывает лимит, роутер переключается на резервную. Это закрывает большинство сценариев отказа — физический выход карты из строя, проблемы с оператором, исчерпание трафика на тарифе. Поддерживаются карты любых операторов (тарифы для модемов и роутеров).

Интерфейсы для промышленной автоматики

Именно здесь RA21 раскрывается полностью. Роутер создан для встраивания в M2M- и IoT-системы, где контроллеры, датчики и исполнительные механизмы взаимодействуют на промышленных протоколах:

• RS232 на разъеме DB9 — стандартный COM-порт для связи с контроллерами, терминалами и счетчиками;
• RS485 на разрывном клеммном коннекторе — шина для опроса датчиков и счетчиков по Modbus RTU с конвертацией в Modbus TCP на стороне роутера;
• 7 портов GPIO на том же коннекторе — настраиваемые входы и выходы для считывания дискретных сигналов и управления нагрузкой. Суммарный ток по всем портам — не более 300 мА, на один порт — не более 100 мА. При работе GPIO на выход потребление роутера возрастает, это стоит учесть при выборе блока питания. Дополнительно на клеммном коннекторе доступны контакты питания.

Четыре порта Ethernet (10/100 Мбит/с) закрывают потребности в проводной локальной сети и также служат для подключения кабеля городского провайдера.

Программная платформа

Операционная система на базе OpenWRT (версия 19) — открытая, с регулярными обновлениями. В прошивку встроены сетевые службы для решения типовых задач: раздача адресов (DHCP), сегментация трафика (VLAN), фильтрация пакетов и трансляция адресов (NAT), синхронизация времени (NTP), мониторинг по SNMP, динамический DNS и безопасный удаленный доступ (SSH). Для защищенных каналов поддерживаются туннели GRE, PPTP, EoIP, IPSec, OpenVPN и L2TPv2/v3. Управление — через понятный веб-интерфейс.

Корпус и питание

Роутер питается постоянным током 8–30 В через разъем MicroFit 4 или по пассивному PoE через первый Ethernet-порт. Алюминиевый корпус с защитой IP30 рассчитан на диапазон рабочих температур от -40°C до +65°C — устройство одинаково хорошо работает в отапливаемом серверном шкафу и в неотапливаемом техническом помещении. Обычно роутер монтируется на DIN-рейку или устанавливается внутрь терминала.

Чтобы купить iRZ RA21, оформите заказ через корзину на сайте. Условия оплаты и доставки — в профильных разделах. Вопросы по подбору и настройке можно задать по номеру 8-800-3333-965.
